4個元件制作微型無線調頻話筒

ID:104835 · 發表于 2016-2-4 00:45

看到下面的圖，太簡單了。電路用了極少的元件，只有4只，就組成了一只微型無線調頻話筒，工作頻率較穩定，發射距離大于10米，1.5V供電時，電流小于0.5mA，這樣節能的話筒還少見，3V供電時距離可達30米。

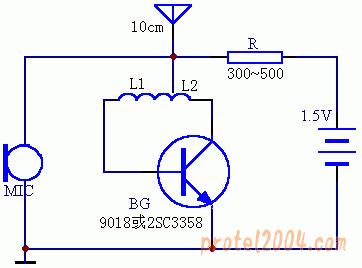

電路如圖，BG與L及三極管結電容組成高頻振蕩電路三極管的結電容約有2~3P，要使頻率落在FM范圍內，線圈應在直徑5mm芯一繞7圈，電容話筒受話時的振動調制著高頻信號產生頻偏，實現調頻。其發射距離與發射管工作電流大小有關，電阻不能先得太大也不能太小，在300~500歐之間，功率不足1毫瓦。

選擇BG時，管子的fT必須大于300MHz，如用2SC3358高頻管，則頻率更為穩定，距離也會更遠些。電感L分作兩個線圈來繞制，但繞向必須相同，L1用直徑0.5mm漆包線在直徑5mm骨架上繞4匝，L2繞3匝。天線可用10cm長的軟導線，使用時手摸天線會影響頻率為變化。在固定地點用時則非常穩定。
本電路可裝入如墨小瓶蓋內，還可以裝在筆套內，電池用A13號電池或更小號的，但注意用小容量電池時加一開關。
