Altium Designler 軟件的總線布線

ID:109770 發表于 2016-3-22 23:29 | 顯示全部樓層 |閱讀模式

　　在PCB Layout工作過程中，總會遇到多個地址線和數據線的網絡，以前的處理辦法只能是一條一條網絡去連，速度很慢。通過觀察，發現，一組地址線或數據線大部分時候還是排列在一起的，這樣的時候就可以使用Altium DesignerSummer 09中的總線布線功能就可以很方便的實現。方法如下：
　　

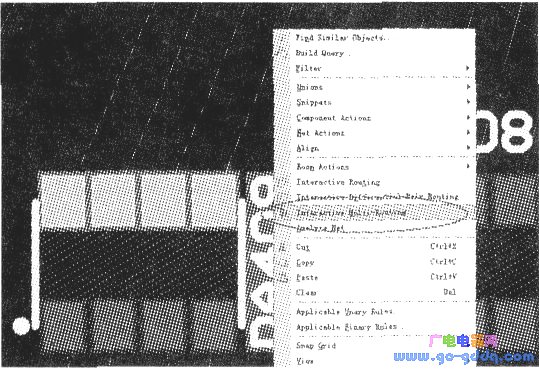

　　首先按著shlft鍵連續選中需要一起走線的起始焊盤，全部選好之后，這些焊盤同時都是高亮的，下一步直接使用的總線布線命令就可以實現多條網絡同時布線了，如上圖，下圖所示。
