前些天體檢發現身體健康出現了一些小狀況……隨著年齡的增大，加上缺乏運動，一些以前一直以為跟自己無關的病癥已經不知不覺上了身……

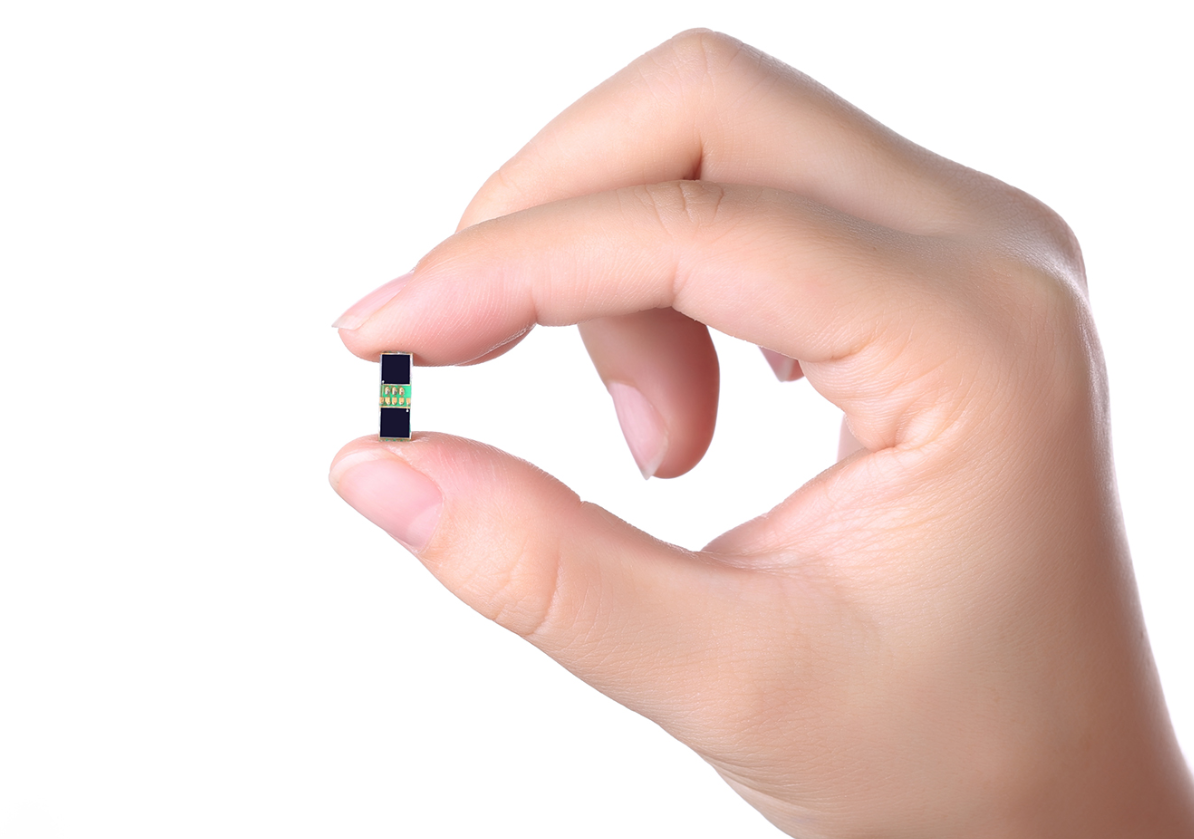

自己最近正在做智能健康監測模塊，但剛出樣機，還沒有形成產品。但又迫切希望自己先從中受益，希望能借助它更方便及時的了解自身的健康狀況。 剛好手邊有一臺平時看書用的臺電平板X98AIR，如果一邊看書一邊記錄自己的健康數據，那就太棒了。于是萌生了DIY改造它成為地球第一款健康監測平板的念頭，這也讓我有機會成為它的第一個用戶。 這就是我最近做的健康監測模塊，貼到皮膚就可以測量心率、血氧、血液微循環狀態、血流速、血壓等健康數據。這個模塊的傳感器大到”變態”，為的就是追求極致的精準，好挖掘更多的健康信息。
技術方面的細節就不說了，介紹一下改造平板的過程~
第一步：打開平板的“設備管理器”，發現里面有一個COM1。猜測很有可能是平板電腦測試或調試保留的UART串口。（很多電腦、平板和手機都會有一個這樣的調試接口。而我的模組為了方便各種植入，也是采用這種接口。）

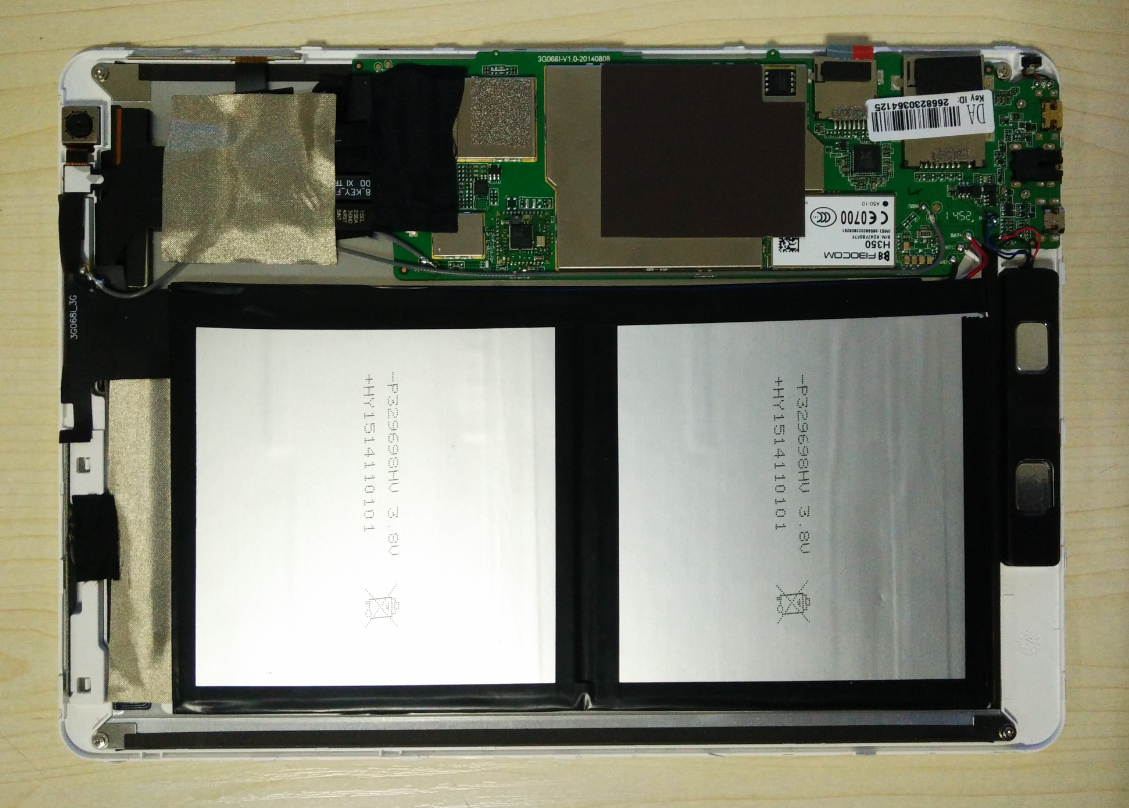

第二步：猜測是否靠譜，還要實踐說了算。一個字，“拆”。分分鐘過后，平板就成了這個樣子……拆機過程就不贅述了，很小的時候拆家里各種電器練就的基本功~

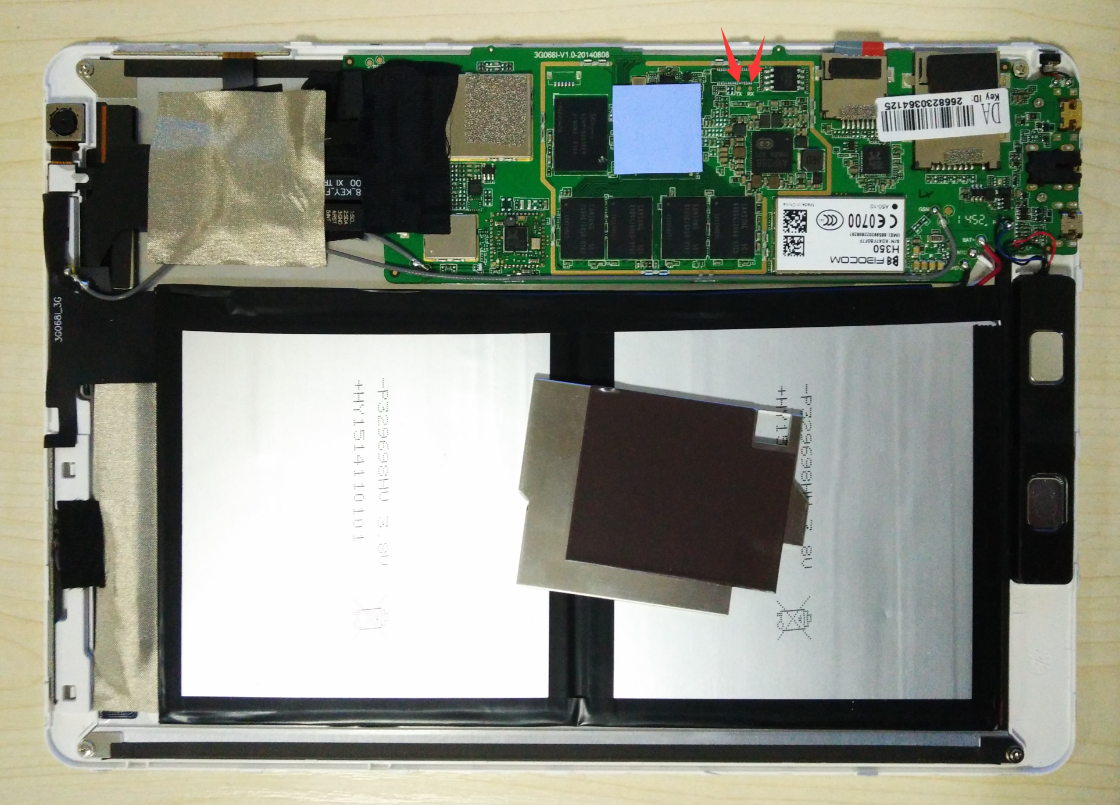

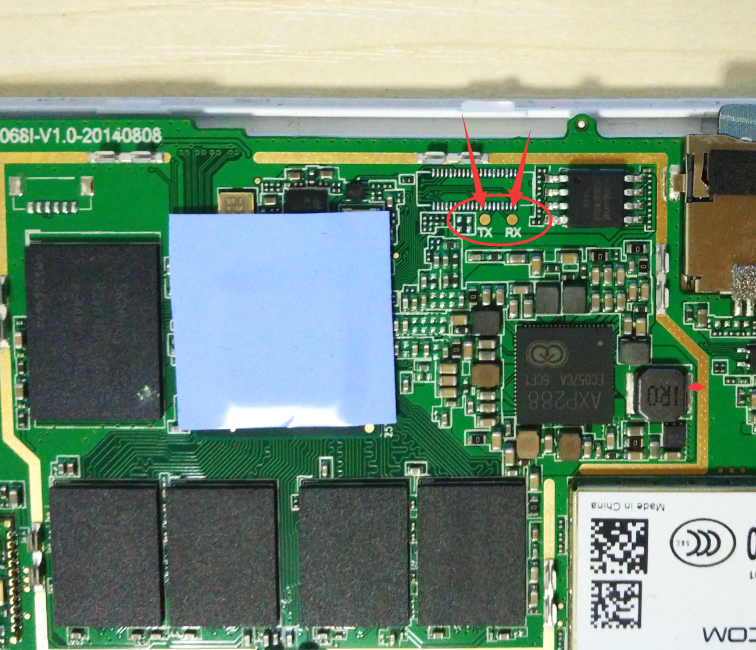

下面是兩大塊電池，上面綠色的部分就是電路主板了。我找……找兩個或三個一起的測試點……一遍沒有找到，然后扒開中間屏蔽板，露出的就是INTEL四核CPU和內存顆粒，還有EMMC等核心器件。只是一瞬間，這些高端東東完全被兩束閃耀的金光湮沒了！我不禁驚嘆，臺電真是太厚道了，不僅留著大大的兩個沉金測試點，居然還赫然標著RX、TX，就是我需要的兩個信號線。
第三步：后面就要確認這組接口到底是不是我要找的COM1。用萬用表測試RX和TX，都是1.8V。打開串口調試助手，選擇周期發送數據，用萬用表可以看到TX的電壓發生周期性變化。好吧，好像順利的有些過頭了……它正是我要找的COM1。至此，改造工作已經成功了99%……
第四步：找電源。為了讓智能健康監測模組正常工作，需要從平板電腦上引出兩組電源。其中一組是供IO使用的1.8V；還有一組是供模擬部分使用的3.3V。找電源當然是圍著電源管理芯片來要了，那個被一堆電感電容包圍著的AXP288就是平板電腦的心臟，1.8V和3.3V這種主流的輸出，它肯定是有的。用萬用表“掃蕩”挨著電感的大電容，這樣的輸出往往能提供充沛的電流，主要是穩定。
掃了不到半個山頭，目標就鎖定了，兩組電源確定好了位置~

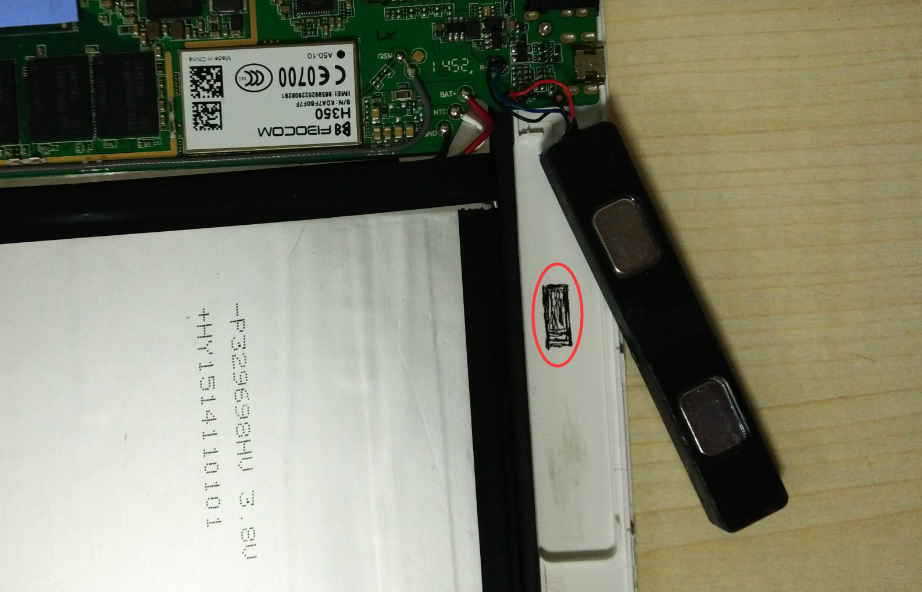

第五步：萬事俱備，只欠一坑！要在平板上鑿一個坑，來把模組埋進去~此步是最沒含金量也最暴力的環節……為了盡可能讓平板與模塊和諧統一，又兼顧使用便捷，最終選址定在了揚聲器下面的那塊風水寶地。（這個板板還真是兩個獨立的喇叭呢，而且質量還不錯的。）

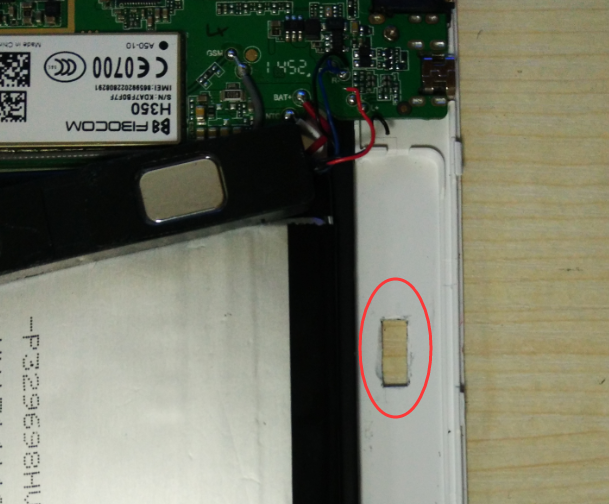

經過一番“軟磨硬泡”之后，終于露出了她細嫩平滑的前玻璃面板。

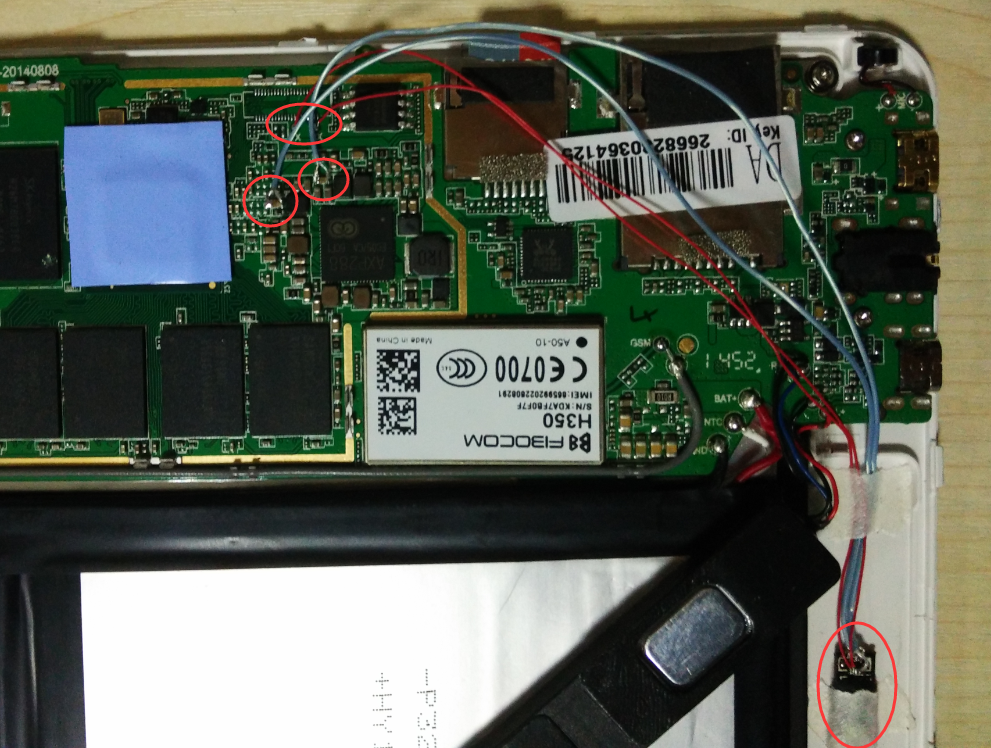

第六步：將模組埋了，焊好線。它就算扎下根活了~
第七步：至此移植就接近尾聲了，下面就是把板板恢復原樣了。擺回銀燦燦的揚聲器，扣好屏蔽板，再把里面的線稍粘幾下固定。（可惜手頭沒有彩貼，就地找了些膠紙就和了，有點拿著縫衣線補傷口的趕腳。）
扣回平板的后蓋……地球第一臺健康監測平板就誕生了~~
作為她的第一個用戶，隨本本靚照附贈大粗手指一條。以后夜深人靜的時候，便會有一抹淡淡的柔光環繞在指尖，提醒我注意休息~
以后可以一邊看書看電影，一邊記錄自己的健康數據了。當然還能隨時查看自己的每一次心跳…… 子曾經曰過，生者云云，心脈各異，將來用它做個心脈解鎖定然不錯。 嬛主子說，虛言者心有雜邪，脈率多變，倘你早生了千把年，陪我辨別是非，定也是極好的~
對模塊和DIY感興趣的小伙伴們可以email我哦： 37564275@qq.com
|
