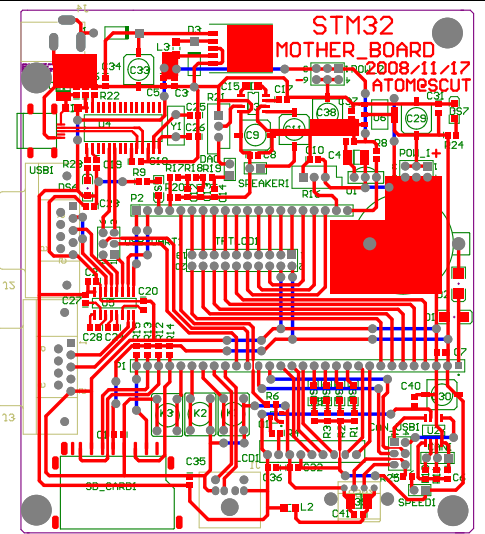

開發板分為核心板和主板,主板提供核心板的必要外圍設備,同時在沒有核心板的時候,主板就成了一個通用的了,為核心板(類似CPLD/ADUC7027)提供外設，主板功能：
5V,3.3V電源輸出(由USB供電或者外部電源都可)
USB串口一個(CH341),通用串口2個(MAX232)
USB接口一個,支持U盤或者與電腦連接
按鍵三個
LED4個
SD卡接口一個
CAN接口一個
PWM音頻輸出口一個,可作DAC或者音頻試驗
PS2接口一個.
紅外接口一個
ADC參考電壓一個
備用電源一個.
液晶接口兩個(TFTLCD和13164液晶接口)

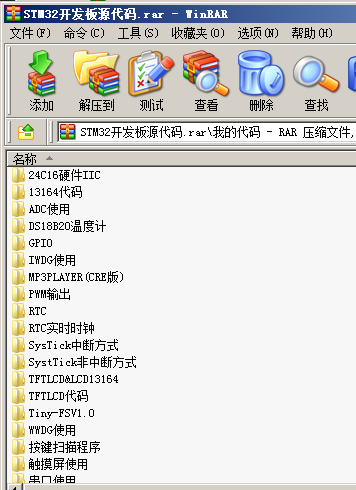

全部資料（壓縮包）下載：
|
-
-

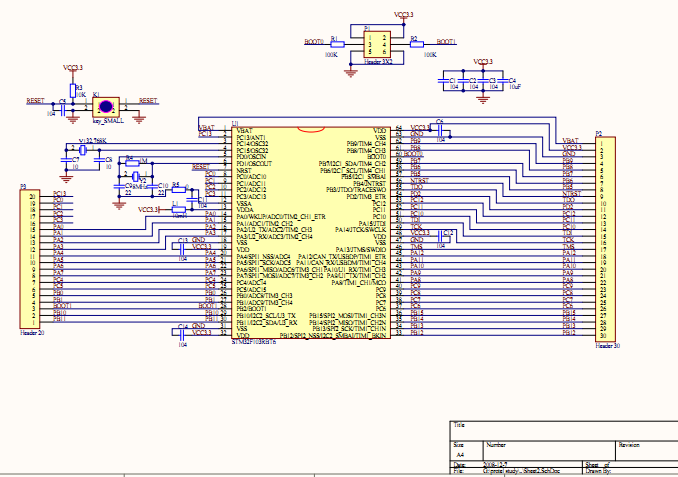

STM32開發板PCB和原理圖.rar
2016-6-11 09:55 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
697.49 KB, 下載次數: 45, 下載積分: 黑幣 -5
-
-
(備份)JPEG解碼V1.0.rar
2016-6-11 10:01 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
753.61 KB, 下載次數: 20, 下載積分: 黑幣 -5
-
-
(中斷接收)串口使用.rar
2016-6-11 10:02 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
468.86 KB, 下載次數: 19, 下載積分: 黑幣 -5
-
-
24C16硬件IIC.rar
2016-6-11 10:02 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
889.05 KB, 下載次數: 18, 下載積分: 黑幣 -5
-
-
13164代碼.rar
2016-6-11 10:02 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
124.85 KB, 下載次數: 18, 下載積分: 黑幣 -5
-
-
ADC使用.rar
2016-6-11 10:02 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
467.79 KB, 下載次數: 21, 下載積分: 黑幣 -5
-
-
DS18B20溫度計.rar
2016-6-11 10:02 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
1.12 MB, 下載次數: 19, 下載積分: 黑幣 -5
-
-
GPIO.rar
2016-6-11 10:03 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
425.21 KB, 下載次數: 17, 下載積分: 黑幣 -5
-
-
IWDG使用.rar
2016-6-11 10:03 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
112.51 KB, 下載次數: 18, 下載積分: 黑幣 -5
-
-
PWM輸出.rar
2016-6-11 10:07 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
726.28 KB, 下載次數: 22, 下載積分: 黑幣 -5
-
-
RTC.rar
2016-6-11 10:07 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
474.33 KB, 下載次數: 18, 下載積分: 黑幣 -5
-
-
RTC實時時鐘.rar
2016-6-11 10:08 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
576.38 KB, 下載次數: 18, 下載積分: 黑幣 -5
-
-
SysTick中斷方式.rar
2016-6-11 10:08 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
332.59 KB, 下載次數: 18, 下載積分: 黑幣 -5
-
-
SystTick非中斷方式.rar
2016-6-11 10:08 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
112.21 KB, 下載次數: 19, 下載積分: 黑幣 -5
-
-
TFTLCD&LCD13164.rar
2016-6-11 10:08 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
497.21 KB, 下載次數: 18, 下載積分: 黑幣 -5
-
-
TFTLCD代碼.rar
2016-6-11 10:08 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
517.53 KB, 下載次數: 19, 下載積分: 黑幣 -5
-
-
Tiny-FSV1.0.rar
2016-6-11 10:09 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
1.32 MB, 下載次數: 17, 下載積分: 黑幣 -5
-
-
WWDG使用.rar
2016-6-11 10:09 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
112.08 KB, 下載次數: 19, 下載積分: 黑幣 -5
-
-
按鍵掃描程序.rar
2016-6-11 10:09 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
113.37 KB, 下載次數: 19, 下載積分: 黑幣 -5
-
-
觸摸屏使用.rar
2016-6-11 10:09 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
634.68 KB, 下載次數: 19, 下載積分: 黑幣 -5
-
-
串口使用.rar
2016-6-11 10:09 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
352.26 KB, 下載次數: 19, 下載積分: 黑幣 -5
-
-
定時器使用.rar
2016-6-11 10:10 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
822.99 KB, 下載次數: 18, 下載積分: 黑幣 -5
-
-
紅外遙控.rar
2016-6-11 10:10 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
638.03 KB, 下載次數: 21, 下載積分: 黑幣 -5
-
-
跑馬燈.rar
2016-6-11 10:10 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
109.36 KB, 下載次數: 22, 下載積分: 黑幣 -5
-
-
外部中斷.rar
2016-6-11 10:10 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
524.59 KB, 下載次數: 19, 下載積分: 黑幣 -5
-
-
溫度計使用.rar
2016-6-11 10:10 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
460.88 KB, 下載次數: 18, 下載積分: 黑幣 -5
|
