電子技術宅也不容易啊

ID:127229 · 發表于 2016-6-19 16:47

做為一名混了很多年IT界的老IT，軟件搞的已經沒啥激情了，搞來搞去就那么點事，從玩機器到玩人而已，越到后面越沒意思。前段時間接觸了一些軟件、電子電路、單片機這塊的跨界專家，一交流，感覺自己似乎任督二脈還沒完全打通，跟人一討論問題，氣勢上就弱了很多，對于應用系統的理解和解決方案只能從軟件考慮，硬件基本束手無策。為了解決這種問題，也是為了最近無所事事找點目標，就盯上了電子電路這塊，本來搞電子是我的一點小愛好，是準備退休再來娛樂老年生活的，現在為了一點面子，先提前研究研究。加了幾個群，逛了幾個論壇，看了本幾入門的書，然后上淘寶淘了一個萬用表，一堆硬件，IC，花掉300門，開打。

話說現在的電子設計真方便，直接用軟件仿真就行了，不像以前讀大學時學的那些個電路試驗，搞個小試驗要花一下午。
我用的仿真軟件是 Multisim，直接用的這個軟件拉出電路圖，用虛擬示波器、虛擬萬表一測試，驗證電路正確性即可。

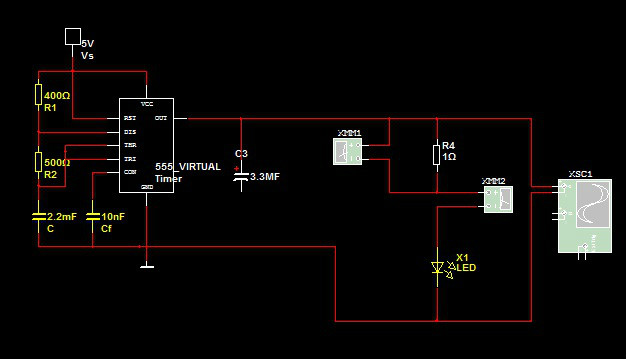

這是試驗的第一個電路，555方波生成器，每2秒震蕩一次，產生一個方波，用虛擬萬用表可以很清晰的看到結果。試驗無誤以后，
在面包板上按上面的電路圖插了一通電子元件，通電測試，OK，5mm LED一閃一閃，第一次實驗就成功，人品無敵啊。

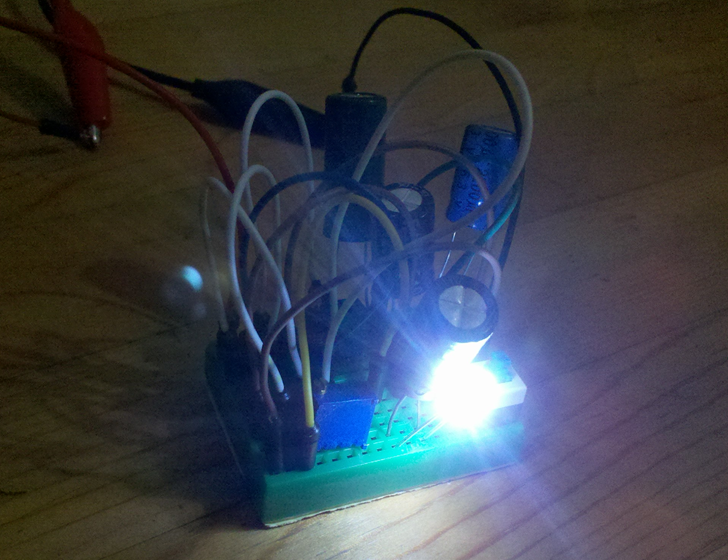

上個小圖，這個小LED燈每隔2秒閃一下。

試通這個555時基電路，又開始測試計算機控制電器試驗，具體要求就是用電腦能控制臺燈電亮、熄滅。
計算機跟外設連接我用的是RS232，但我的筆記本沒這個口，只好先買了一跟USB轉RS232的線，花了5塊錢。
用萬用表測試了一下，結合網上插到的9針接口電路圖，發現DTR和GND這兩個針就可以了。研究了一下，串口的電流比較小

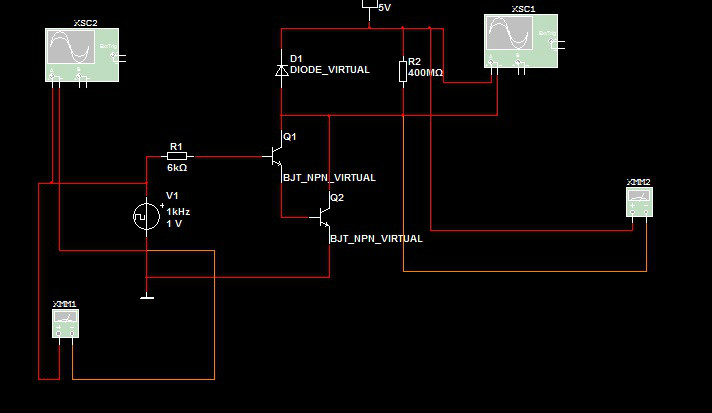

驅不動5V繼電器，遂增加了一個簡單的三極管放大電路。上仿真環境上測試，通過：

然后在小面包板把所有元件布好，分開測試，幾經折騰，電路工作正常，遂接上220V插座一個，插座上接五彩小夜燈一枚，
然后用串口助手驅動DTR，一點鼠標，臺燈亮了，耶！測試通過。

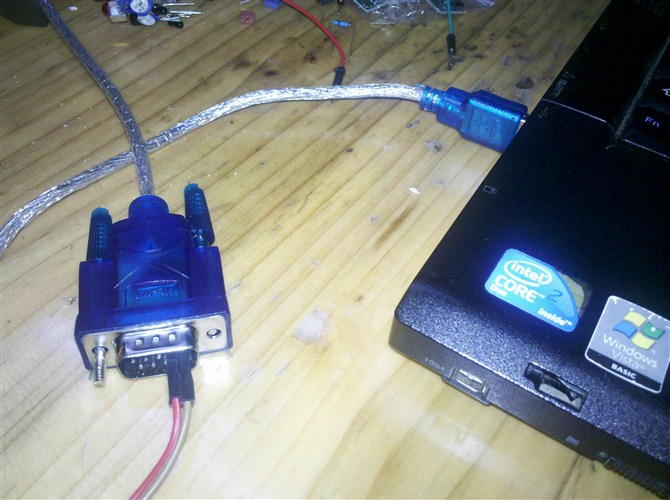

USB轉串口線：

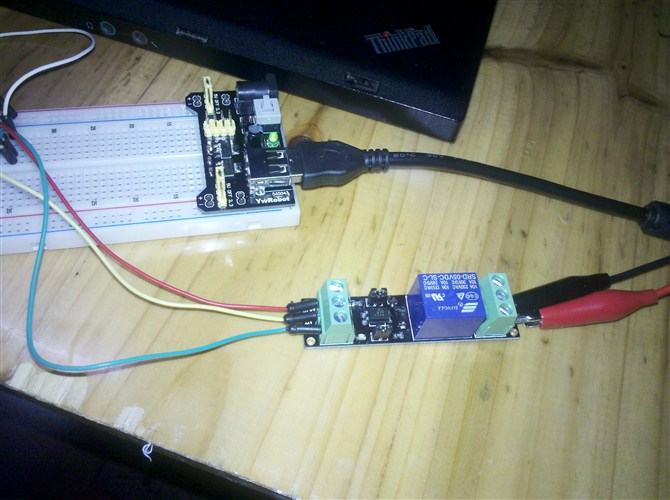

面包板和繼電器模塊:

繼電器使用的是現成的繼電器模板9.9一個，淘寶買的，還有光耦隔離功能，比自個焊要省事多了。
面包板上的專用電源也是淘寶上淘的11塊一個，可以輸出5V和3.3V兩種，USB驅動，比用電池劃算。
三極管是去賽格淘的，嗯，應該是被宰了，20塊只買了幾十個9014、8050、8550管，后上淘寶一看，人家100個才6塊錢。
以后買電子元件只能選擇網購，賽格太黑。

整的這兩個實驗基本沒花太多波折都OK了，有點感慨，現在的娃真幸福，搞個電子可以上網，可以QQ，可以淘寶，有米買器材(實際也沒花多少錢)，不像我們小時候，想搞點這愛好，沒錢，沒資料，沒交流，家長又盯著學習成績，只好把這些”不良愛好“廢掉了。

我把做好的東東激動的秀給LP看，她用幼稚的眼神看著我：“你這個一閃一閃的東東有什么用？以前有人做過嗎？”，我說這都是基礎了，沒什么用，LP緊跟著一句：”40歲的人了，還搞這玩意？“ 鄙視之意溢于言表，羞的我好想找個地縫鉆下去。 NND，找點業余愛好咋這么難呢，不搓麻，不泡吧，只想技術宅一下也被人鄙視，躺著中槍，嗚呼哀哉，老男人不容易啊！最后只好以答應給LP做一個智能型的掃地機器人挽回了一點面子，至于怎么做，還沒想好，先忽悠一下吧:)

經過這幾天的學習，感覺有軟件基礎再來搞硬件，好像水到渠成，沒花多少力氣，后面就是單片機要研究一下，應該也不是啥難事，主要是熟悉各種常用IC和各種常用電路罷了，再后面。。�？赡苡只氐狡瘘c了 --- 拔劍四顧心茫然。結局雖有迷茫的，過程要有樂趣，如此罷了。
