簡單實用的遙控開關制作

ID:127229 · 發表于 2016-6-19 22:31

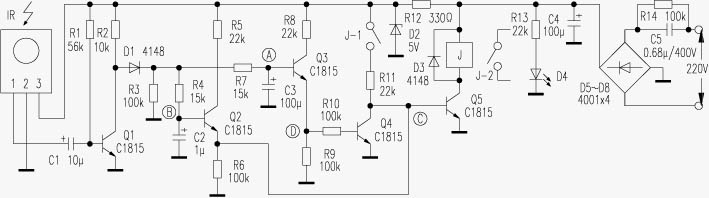

　　本遙控開關僅用了５只三極管，整個電路可裝在尺寸僅４０ｍｍ×５０ｍｍ的電路板上，能對各種電器進行遙控開／關操作，電路見附圖。所使用的遙控發射器是普通家電遙控器。接收控制電路只要按圖正確焊接，無須調試即可成功。
　　ＩＲ為紅外線遙控接收頭，未接收到紅外線信號時，①腳輸出高電平，接收到紅外線信號時，①腳輸出一連串低電平脈沖。Ｒ４、Ｃ２與Ｒ７、Ｃ３組成兩個積分電路，Ｑ４、Ｑ５、Ｊ組成繼電器控制電路，Ｃ５、Ｄ５～Ｄ８組成交流降壓整流電路。平時待機或上電后的初始狀態是：Ｑ１導通，Ｑ２截止，Ｑ５截止，繼電器Ｊ不工作。

　　遙控開機過程，短按遙控器按鈕（小于０．５秒），在這較短的時間內，因Ｃ３容量遠大于Ｃ２，故Ｂ點電位很快升到高電位（約１Ｖ左右），而Ａ點電位上升不到０．６Ｖ，因此Ｑ３不能導通，只有Ｑ２導通，這樣，Ｃ點為高電位，Ｑ５導通，繼電器Ｊ動作，其接點Ｊ－１、Ｊ－２同時吸合，Ｊ－２接通電器電源。這時即使ＩＲ不再收到信號，因電源經Ｒ１１向Ｑ５提供偏置，故Ｑ５保持導通，Ｊ仍繼續吸合，達到短按遙控鈕實現開機的目的。
　　遙控關機過程：長按遙控器按鈕（３秒以上）時，ＩＲ輸出低電平脈沖使Ｑ１輸出高電平脈沖，經Ｄ１整流后送至Ａ點、Ｂ點進行積分處理，最終使Ａ點電位大于１Ｖ（實測為１．３Ｖ左右），Ｑ３導通，Ｄ點為高電平，Ｑ４導通，Ｃ點為低電平，致使Ｑ５截止，Ｊ釋放，Ｊ－１、Ｊ－２斷開，達到長按遙控鈕實現關機的目的。松開遙控鈕后，ＩＲ不再收到紅外線信號，Ｃ２、Ｃ３放電，Ｑ２、Ｑ３截止，電路又進入等待狀態。只有再次短按遙控器按鈕，電路才會重新動作，重復遙控開機的過程。

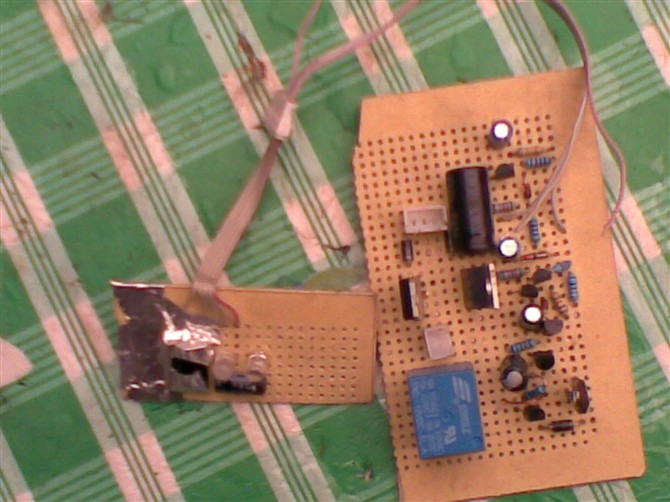

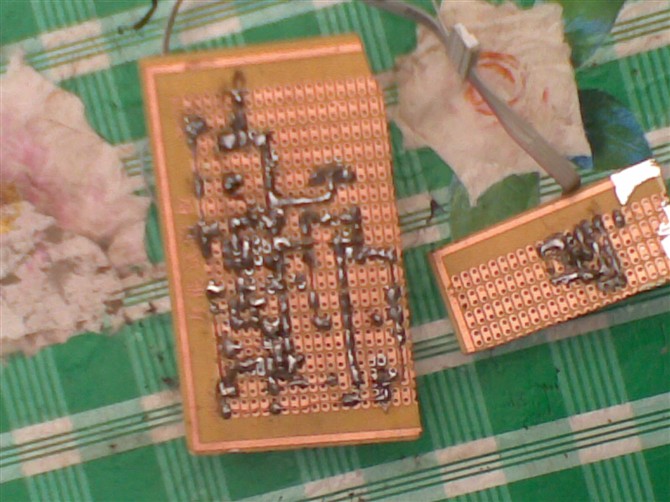

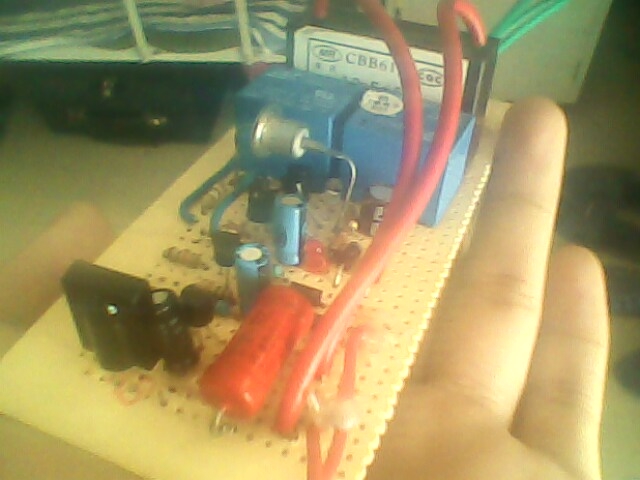

自制紅外線遙控開關實物圖

利用該電路原理還可制作成，紅外線對射報警器（下圖）接受部分，它的發射端可直接用電視機遙控器即可，也可用集成電路555，制作一個震蕩電路，作為發射器
