用示波器測電容的ESR判斷電容質量

ID:127542 · 發表于 2016-6-21 13:39

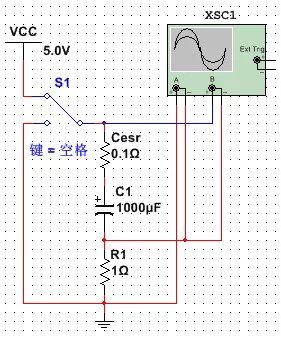

首先準備一只1歐大功率電阻（R1）和待測電容，以及電源一個，電路如下：

期中Cesr就在電容內部，屬于寄生等效電阻，

首先把開關撥到5V那邊，從對照表大概得到待測電容的ESR，

設置好示波器，R1大概會在4-5V左右，電容兩端的電壓大概在1V以內，

測電容的那個通道設置成交流耦合，觸發由R1上的那個通道觸發（1V即可），

設置成單次觸發，把開關撥到放電那邊，

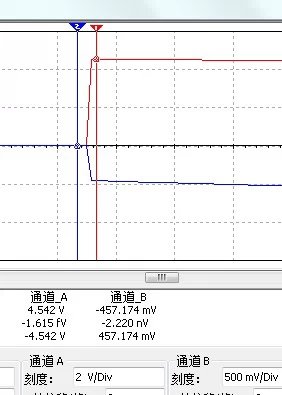

可以看到示波器如上圖那楊出現壓差，紅色是電流4.542A，

電容壓差是0.457V左右，所以計算0.457/4.542約=0.1歐。

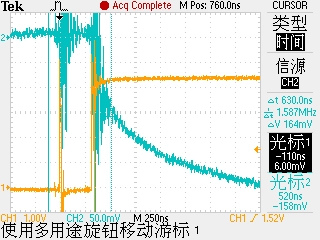

實測：

電阻我用2.2歐水泥電阻，黃色線是4.4V，

也就是2A，所以ESR大概是0.08-0.1歐左右吧。

ID:127542 · 發表于 2016-6-21 13:39

本帖最后由 51黑apple 于 2016-6-21 13:40 編輯

仿真誤差如何

-----------------------------------

怪怪的，電容還是負極接5v

往無前貌似接反了！

再改一下，加多個實測圖！

仿真的壞處

實測開關有抖動毛刺，估計搞個MOS或者可控硅應該可以好看點，加個單片機測電壓可以做ESR表了…
