1.在proteus仿真畫圖過程中有正電源(VDD/VCC)負電源(VEE) 地(VSS)引腳的元器件(好象這些元器件的這些腳沒有在圖中顯示)軟件會自動把其電源底腳定義為相應的電壓 所以在這些元器件上的電源地腳上不接電源地也是正確的(單片機也不用接晶振設置選項中輸入晶振的頻率即可).
2.如果要用到確定的直流電壓就可以用工具欄(默認是第八個)中的POWER和GROUND 象放置元器件一樣來放置電源和地.電源的默認值是+5V,地默認為0V.如果需要10V的電壓,則可在電源的設置選項卡的string里輸入+10V就可以了,不過要注意前面的“+”號一定要加上,否則不能防真.電壓默認的單位為V,就是說輸入+10,電壓也是+10V.
Proteus中,默認電源為VCC=5V,GND=0,當我們要使用其它電壓值時該怎么辦?例如3.3V,-5V,15V等等,沒關系,有專門的菜單可以設置,跟我學:

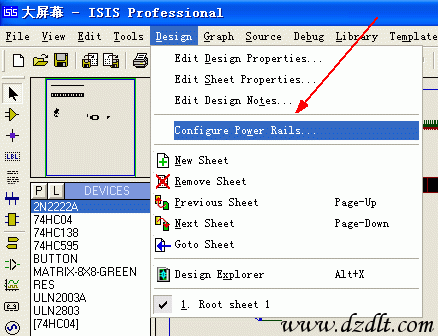

菜單:

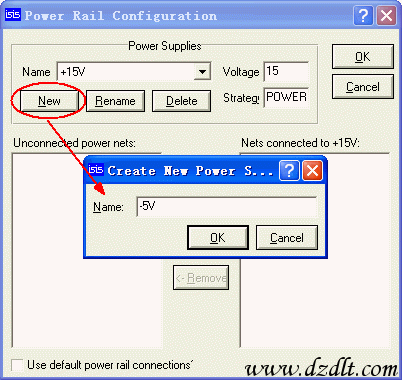

新增加:

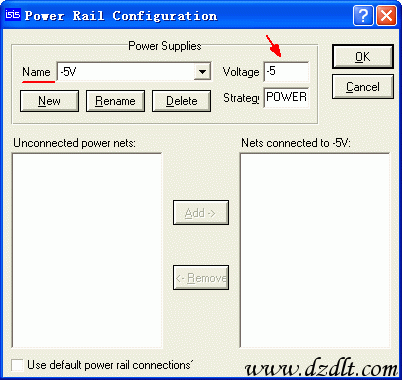

注意Name可以隨意和Voltage值才是電壓值

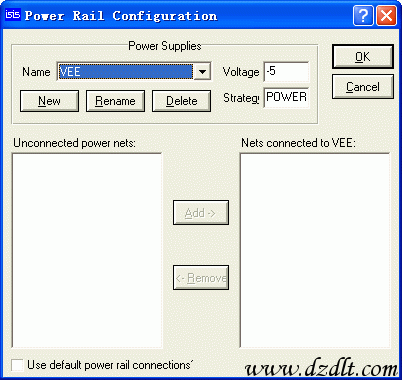

比如系統默認VEE=-5V

|
