LED循環燈電子制作

ID:128229 · 發表于 2016-6-28 21:42

晚間城市被五彩繽紛的彩燈打扮得十分漂亮，有閃爍的燈，有流動的燈，還有各種霓虹燈。它們大多是由電子電路所控制的。
本文介紹的小小循環燈雖然只有三只發光二極管，卻可以模擬街頭流動的彩燈。它的原理也有廣泛的應用。通過制作，同學們可以學到許多知識，提高自己的動手能力。

這是一個由三只三極管組成的循環驅動器。它的電路如圖 1 所示。電路是這樣工作的：當電源一接通，三只三極管就要爭先導通，但由于元器件有差異，只有某一只管子最先導通。假如 VT1 最先導通，那么 VT1 集電極電壓下降，使電容 C1 的左端接近零電壓，由于電容器兩端的電壓不能突變，所以 VT2 基極也被拉到近似零電壓，使 VT2 截止。 VT2 集電極為高電壓，那么接在它上面的發光二極管就亮了。此刻 VT2 集電極上的高電壓通過電容器 C2 使 VT3 基極電壓升高，三極管 VT3 也將迅速導通。因此在這一段時間內， VT1 與 VT3 的集電極均為低電壓，只有接在 VT2 集電極上的發光二極管亮，而其余兩只發光二極管不亮。隨著電源通過電阻 R3 對 C1 的充電，使三極管 VT2 基極電壓逐漸升高，當超過 0.6 伏時， VT2 由截止?fàn)顟B(tài)變?yōu)閷?dǎo)通狀態，集電極電壓下降，發光二極管熄滅。與此同時三極管 VT2 集電極電壓的下降通過電容器 C2 的作用使三極管 VT3 的基極電壓也下跳， VT3 由導通變?yōu)榻刂埂＝釉?VT3 集電極上的發光二極管就亮了。如此循環，電路中三只三極管便輪流導通和截止，三只發光二極管就不停地循環發光。

圖 2 是電解電容器、三極管及發光二極管的符號及外形圖。圖 3 是電路板圖。圖 4 是電路板實體圖，供初學者參考。

全部電阻均為 1 ／ 8W 碳膜電阻。 R2 、 R4 、 R6 為 2.7k （紅、紫、紅）； R1 、 R3 、 R5 為 13k （棕、橙、橙）或 15k （棕、綠、橙）。電解電容器全部為 33μF ～ 100μF 。
當電容器容量較大時，循環燈循環的速度就慢些。三極管為 3DG6 、 3DG57 、或 9014 等 NPN 型任何型號的小功率三極管。電源電壓為 6 伏。當你成功地做完這個小電路后，你可能想做一個真正的循環燈，其實這并不難，只要在這個電路的基礎上增加三只可控硅及少量元件就可以驅動數十只彩燈，用 220 伏交流電來點亮它們。
圖 5 是這個電路的電原理圖。單向可控硅可選用 1A600V 的，如 MCR100 － 6 等。每組燈泡可用 12 伏的小電珠 20 ～ 30 個串聯起來，然后將三組燈泡間隔掛起來，循環燈就做好了。制作時要注意安全，絕不可帶電操作。

聲控LED燈電路的功能，完整電路圖，工作原理，制作調試過程
要求詳細

匿名回答:1 人氣:28

滿意答案
電路主要由撿音器（駐極體電容器話筒），晶體管放大器和發光二極管等構成。
電路原理
靜態時，VT1處于臨界飽和狀態，使VT2截止，LED1和LED2皆不發光，R1給電容話筒MIC提供偏置電流，話筒撿取室內環境中的聲波信號后即轉為相應的電信號，經電容C1送到VT1的基極進行放大，VT1、VT2組成兩級直接耦合放大電路，只要選取合適的R2、R3使無聲波信號。VT1處于臨界飽和狀態，而以使VT處于截止?fàn)顟B(tài)，兩只LED中無電流流過而不發光，當MIC撿取聲波信號后，就有音頻信號注入VT1的基極，其信號的負半周使VT1退出飽和狀態，VT1的集電極電壓上升。VT2導通，LED1和LED2點亮發光，當輸入音頻信號較弱時，不足以使VT1退出飽和狀態，LED1和LED2仍保持熄滅狀態，只有較強信號輸入時，以光二極管才點亮發光，所以，LED1和LED2能隨著環境聲音（如音樂、說話）信號的強弱起伏而閃爍發光。
元件清單
VT1、 VT2       9014（BT200）    話筒
R1    4.7K                         R2    1M
R3    10K                         C1       1uF/16V
C2    100uF/10V                   LED1、LED2 發光二極管
組裝與調試：
1、按原理圖畫出裝配圖，然后按裝配圖進行裝配。
2、注意三極管的極性不能接錯，元件排列整齊、美觀。
3、通電后先測VT的集電極電壓，使其在0.2~0.4之間，如果該電壓太低則施加聲音信號后，VT1不能退出飽和狀態，VT2則不能導通，如果該電壓超過VT2的死區電壓，則靜態時VT2就導通，使LED1和LED2點亮發光，所以。對于靈敏度不同的電容話筒，以及β值不同的三極管，VT1的集電極電阻R3的大小要通過調試來確定。
4、離話筒約0.5米距離，用普通聲音（音量適中）講話時，LED1、LED2應隨聲音閃爍。如需大聲說話時，發光管才閃爍發光，可適當減小R3的阻值，也可更換β值更大的三極管。

原理圖如下，先通過橋式整流濾波限流電阻很簡單的電路

80只串聯用220V驅動啊
我自己做的

回答人的補充 2009-07-14 15:09 注意絕緣！1

回答人的補充 2009-07-14 15:18 想看更多的照片可以再我，
我做的輸入220V。串聯88只，輸出245V、0.04A，成本不足20元

回答人的補充 2009-07-14 15:25 另一幅

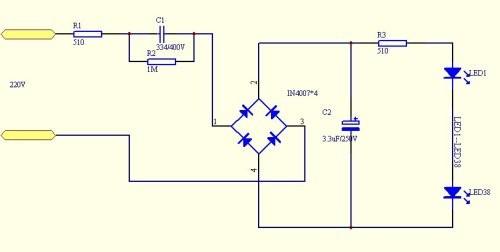

回答人的補充 2009-07-14 15:36 參考電路圖（不要用圖上元件的數值！！）具體要看電路的實際情況！！
另：我自己加了開關，保險絲，四只二極管改用橋堆

提問人的追問 2009-07-14 19:55 ??上面都有那些  器件？？

提問人的追問 2009-07-14 20:18 請問你的QQ  多少？+++++我
  還有事  請  教  哦 .

回答人的補充 2009-07-15 11:42 備注你是問問的
更正一下上面的輸出電流是0.004A，即功率1瓦不夠

回答人的補充 2009-07-19 11:54 圖中R1是保護電阻,R2是電容C1的卸放電阻,R3是限流電阻防止電壓升高和溫度升高LED的電流增大,C2是濾波電容,實際在LED電路中可以不用濾波電路,C2是用來防止開燈時的沖擊電流對LED的損害,開燈的瞬間因?yàn)镃1的存在會有一個很大的充電電流,該電流流過LED將會對LED產生損傷,有了C2的介入,開燈的充電電流完全被C2吸收起到了開燈防沖擊保護

ID:166089 · 發表于 2017-3-13 01:00

不錯的一個例子～
