DIY 1500W逆變器的過程

[復制鏈接]
跳轉到指定樓層
樓主
ID:128229 發表于 2016-6-28 22:28 | 只看該作者 回帖獎勵 |倒序?yàn)g覽 |閱讀模式
           好久一段時間沒做逆變器了，最近不是很忙，就搞了臺大機子玩玩，推挽接構，前級驅動用750056KHZ，驅動兩路MOS管320516只，低高壓保護，驅動兩個EE42變壓器，后級整流濾波后串聯輸出直流高壓。后級采用單硅輸出。與各燒友交流一下；給個意見呀；上圖先；

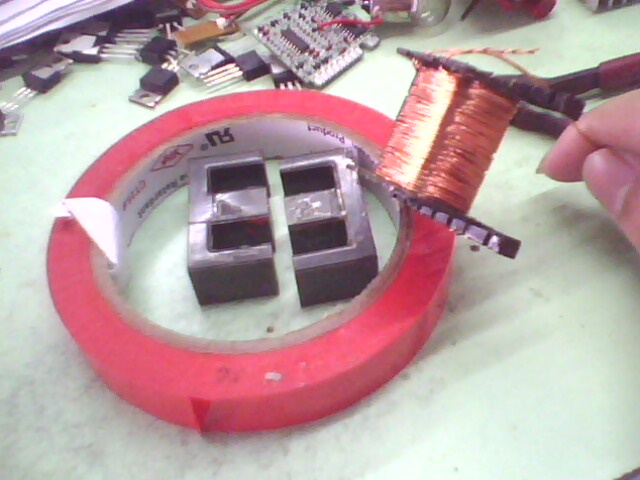

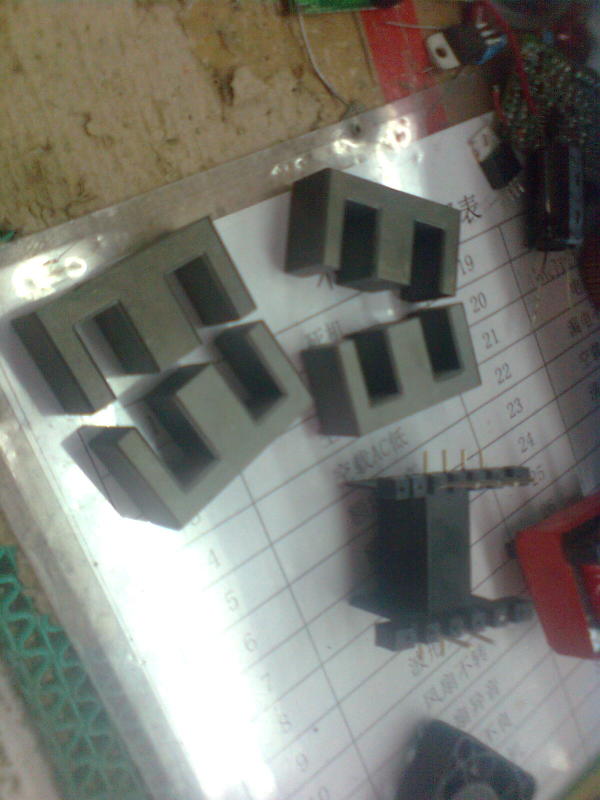

先搞變壓器，EE42磁芯，兩個，加骨架。0.55線繞制。

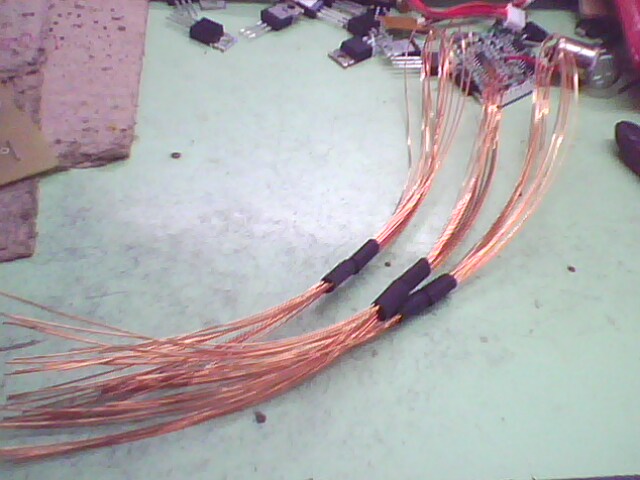

初級10股并

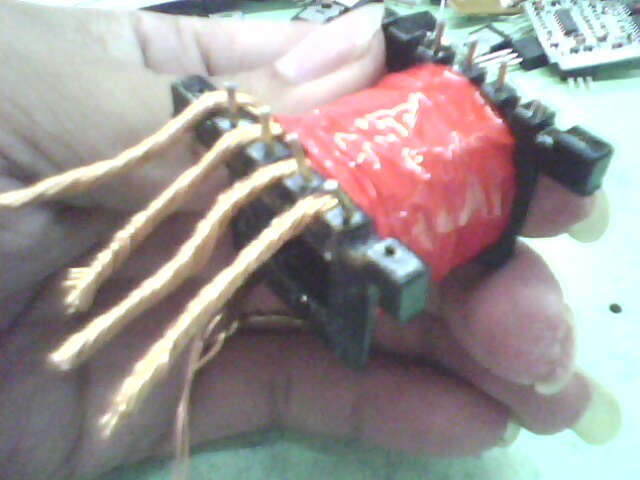

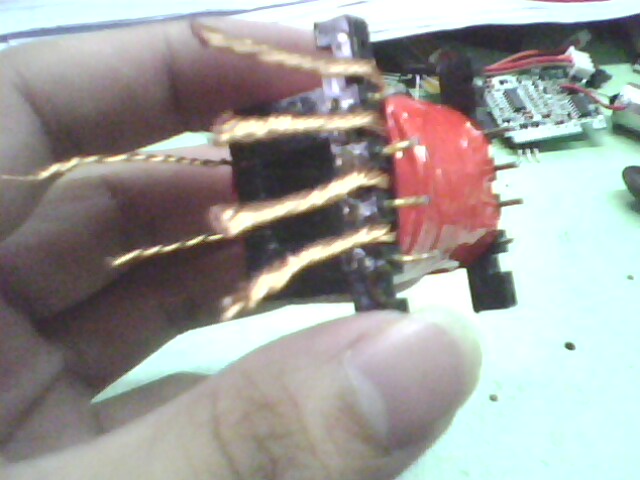

繞好后的變壓器，包好高溫膠紙。

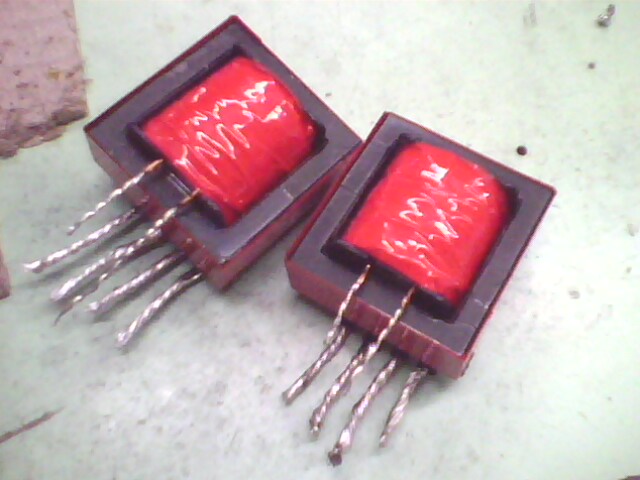

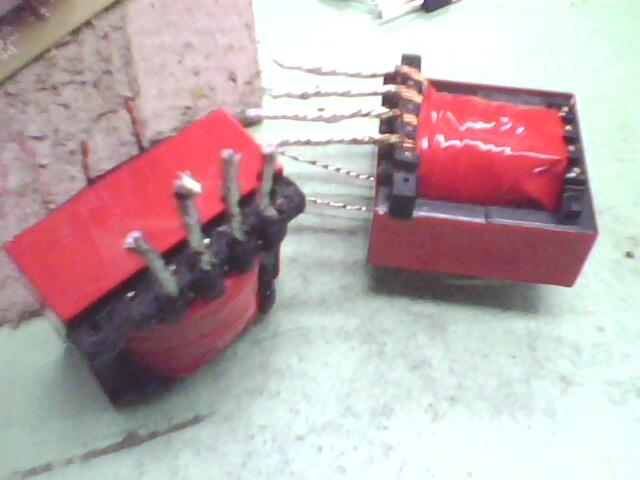

裝好磁芯，哈，一樣像雙胞胎，哈哈；測的初次電感量為17U，10M。

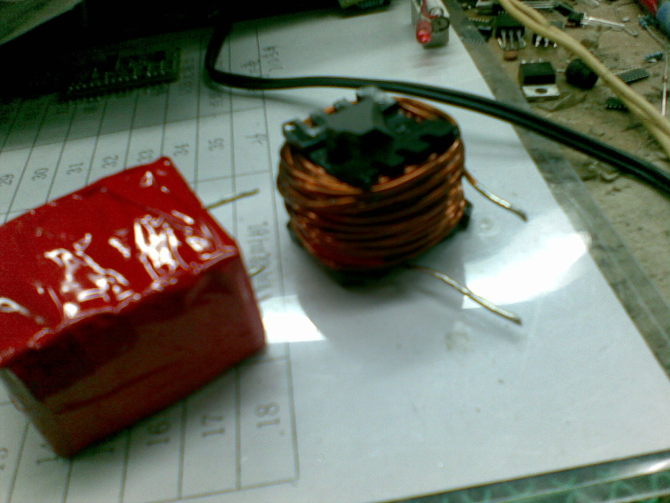

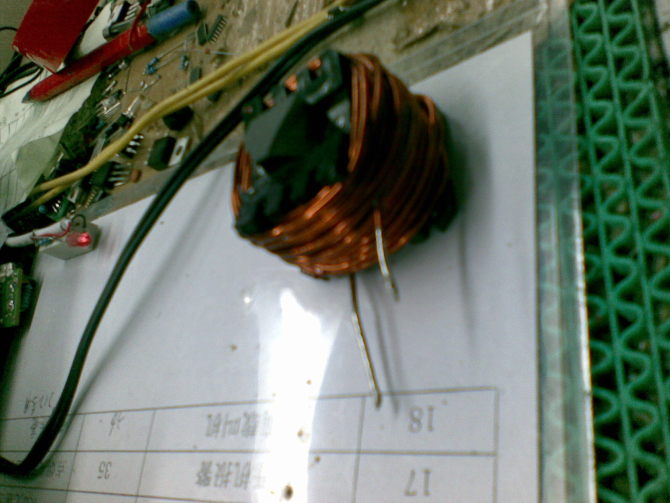

接下來，關斷電感，用EI40骨架繞80T，擦入磁芯，敲掉兩邊。

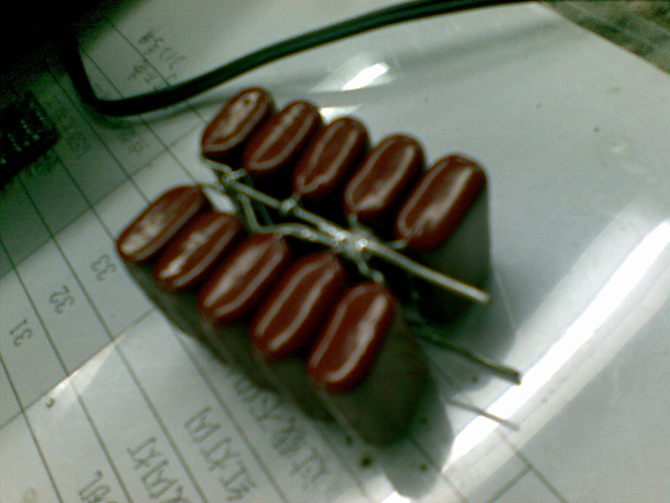

關斷電容用10只1U的并了

搞好的家伙

MOS管用3205，一共用16只，

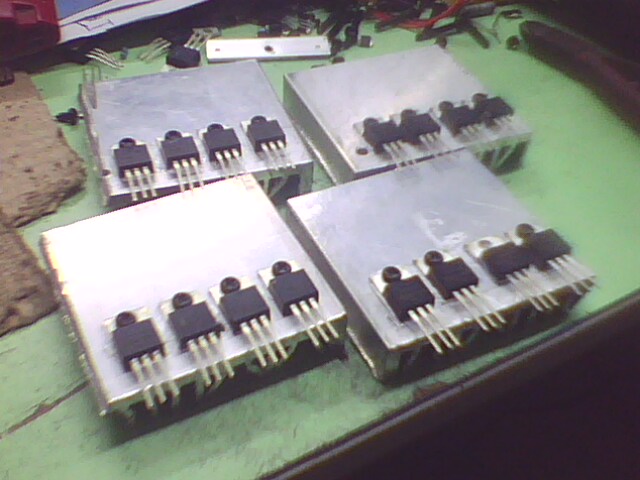

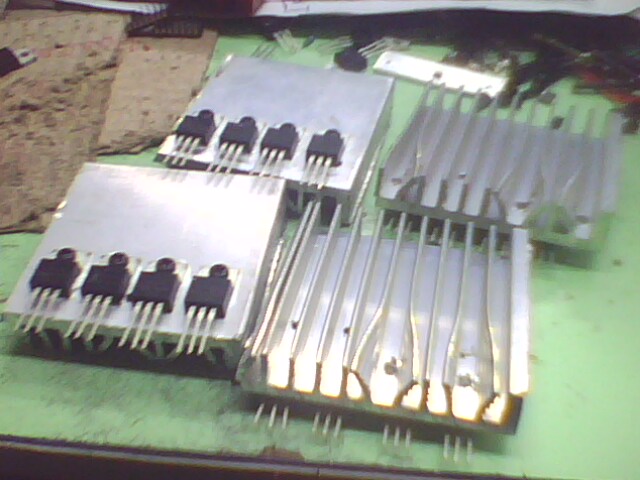

加工好的散熱片，裝上了MOS管了

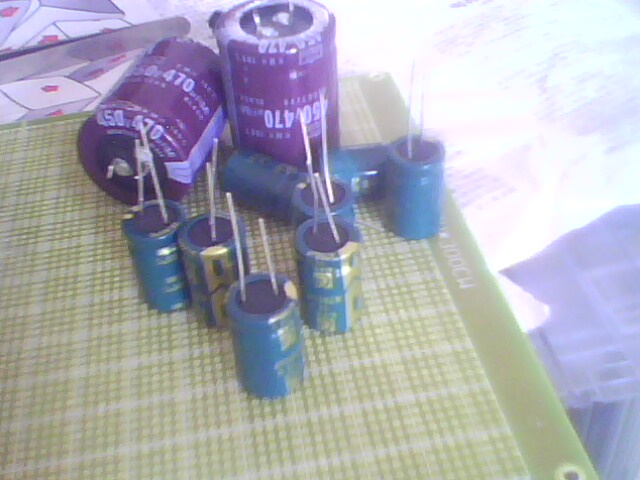

前后級濾波電容，一大堆，哈哈哈

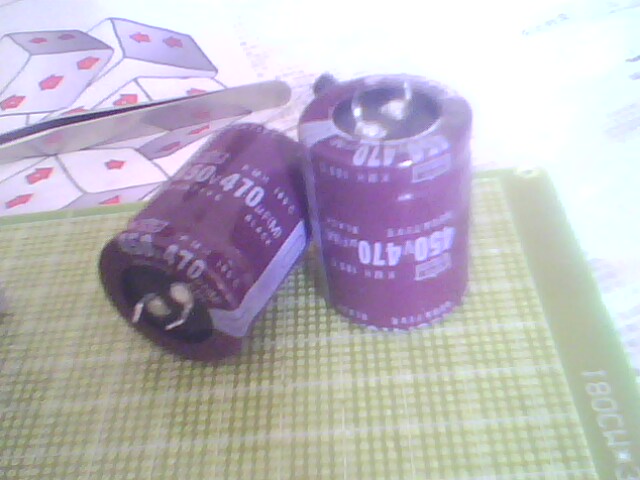

后級濾波大水塘

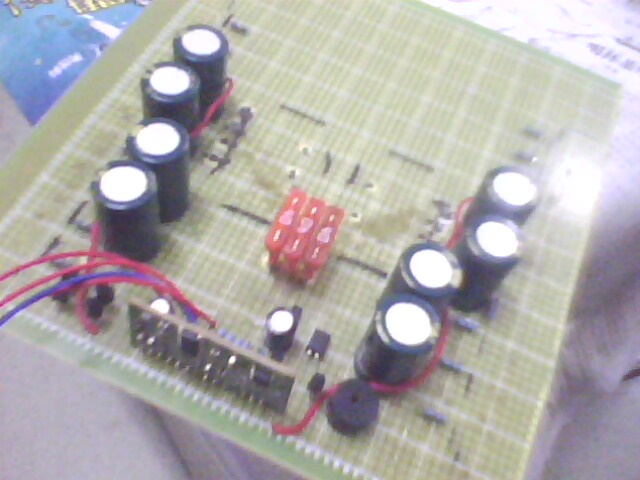

先用洞洞板焊驅動前級

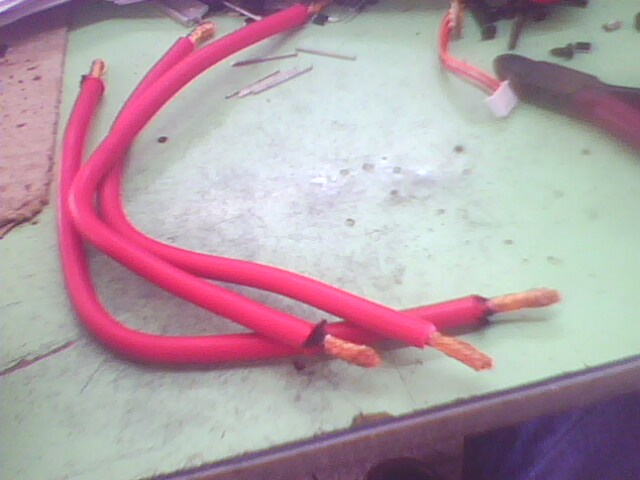

電源輸入線，粗大吧

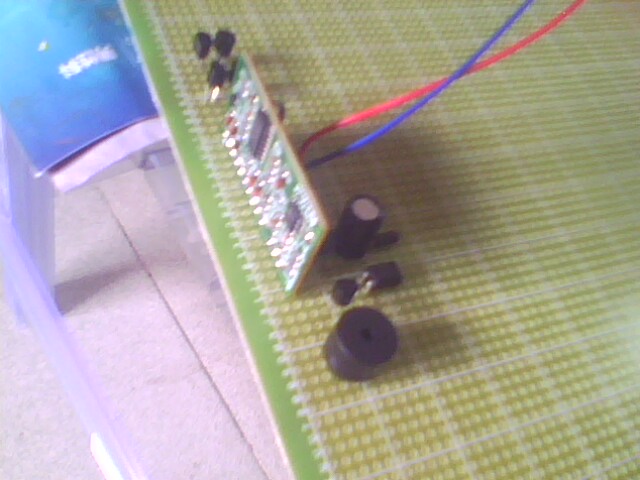

裝好驅動板，



劃線排好零件，先排好變壓器

焊好前級濾波電容4700U8個并，3個40A保險并。

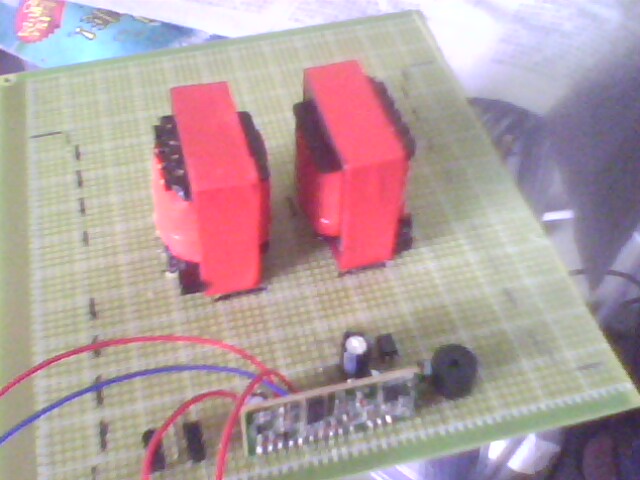

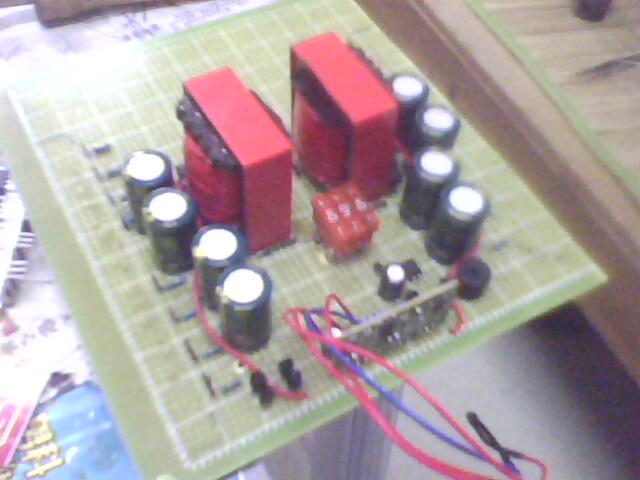

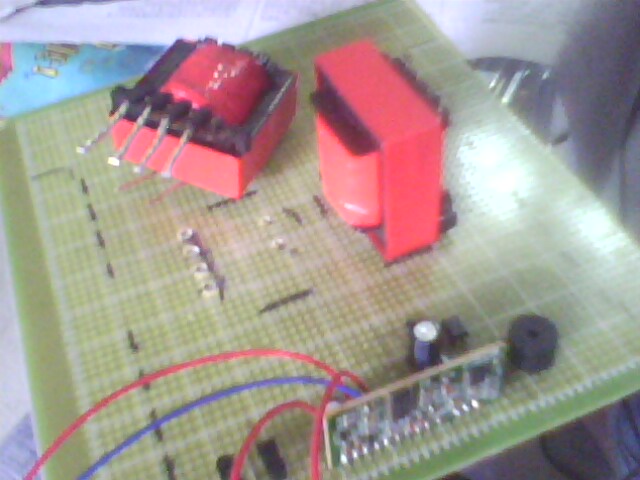

裝焊上變壓器

焊好MOS管

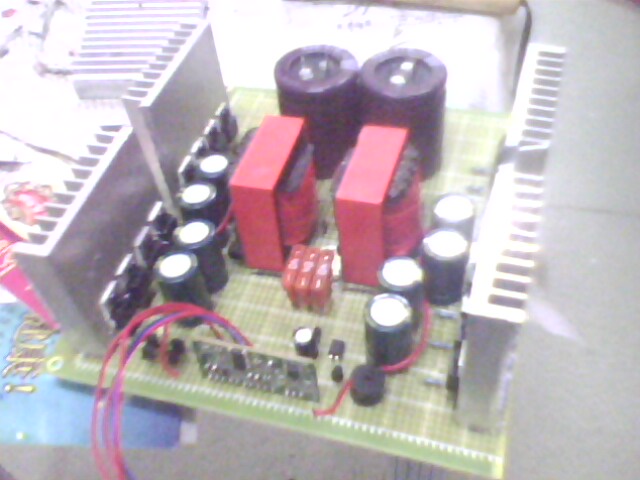

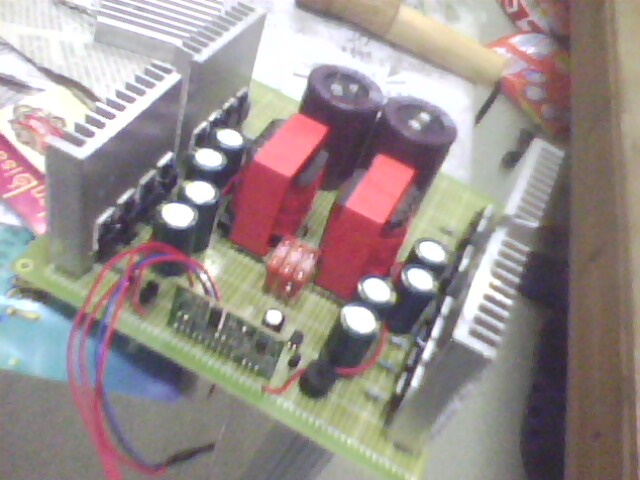

整機擺設，還挺整齊

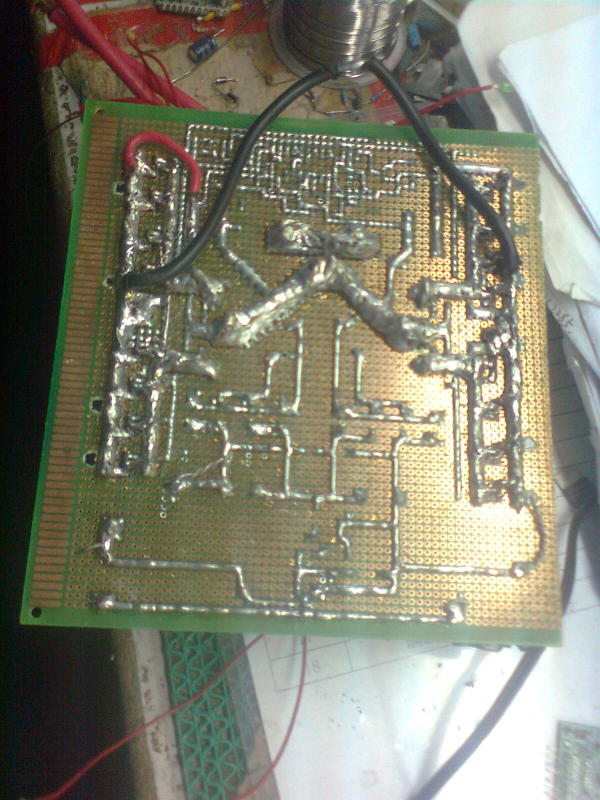

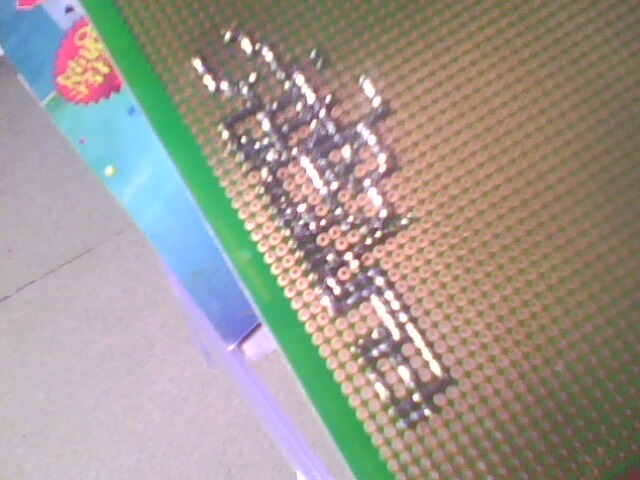

JJ的焊錫面

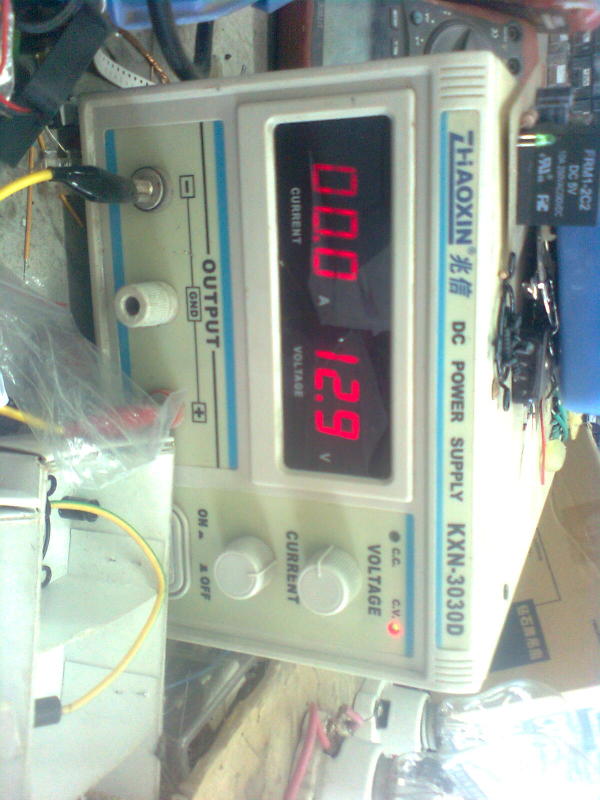

用個電源空載試機，電流350MA，后級輸出電壓850V，

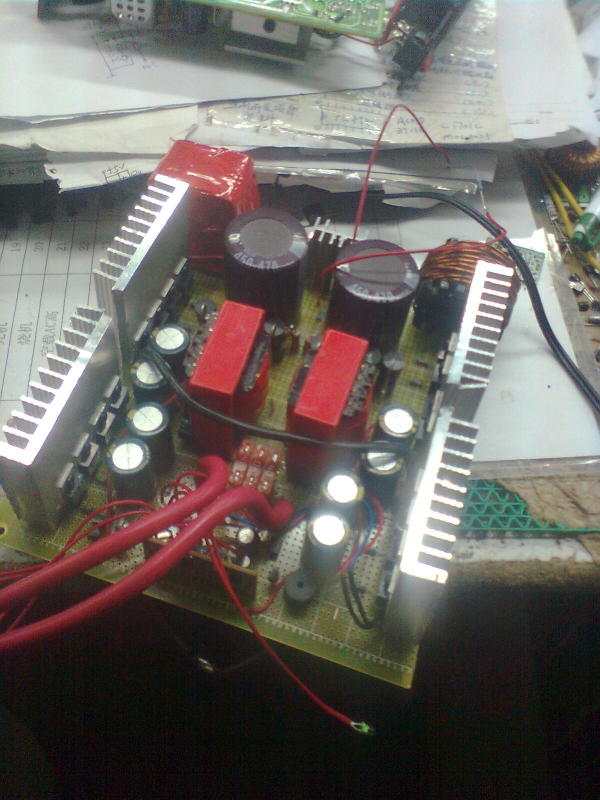

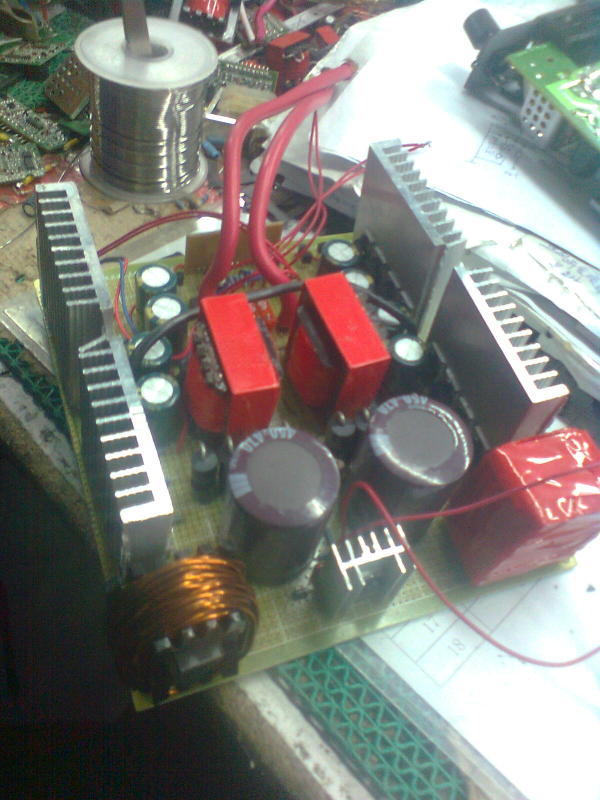

做好的JJ

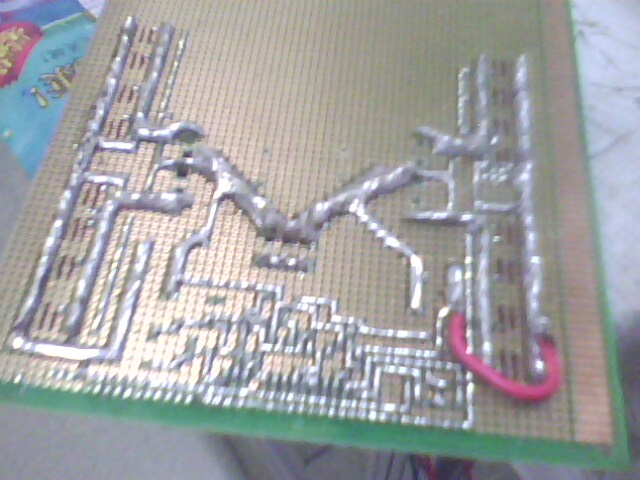

JJ的錫面

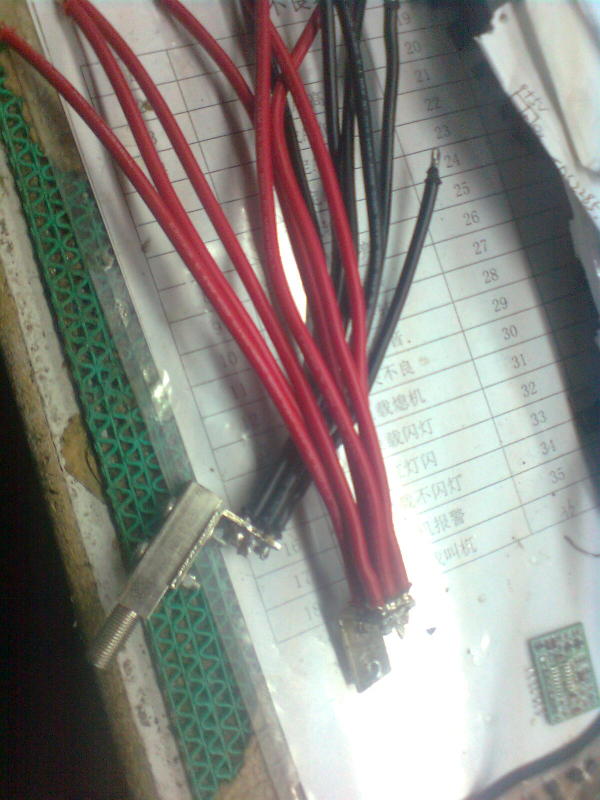

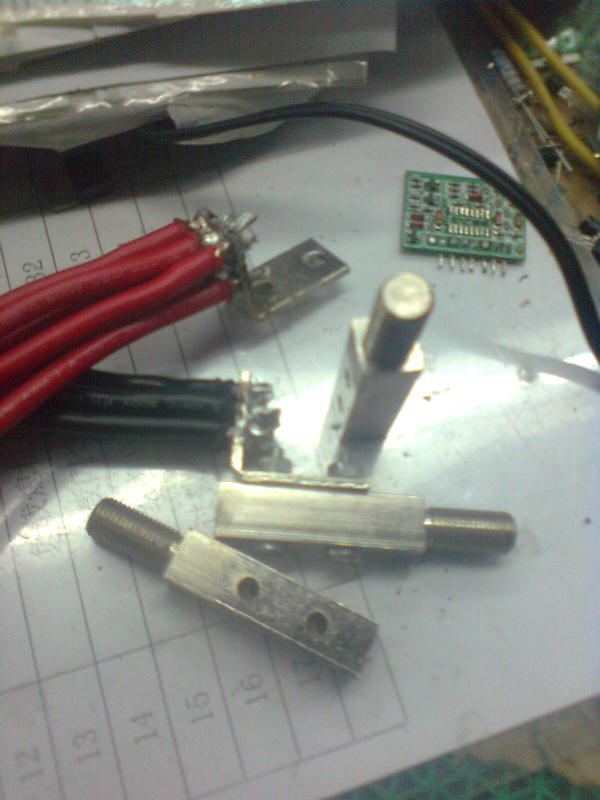

改一下電源輸入線，加上銅柱子。8跟12AWG號線，頂住130多A的電流。哈哈哈哈

正 負輸入線，盡量減少線耗；


用個電源空載試機，電流350MA，后級輸出電壓850V，

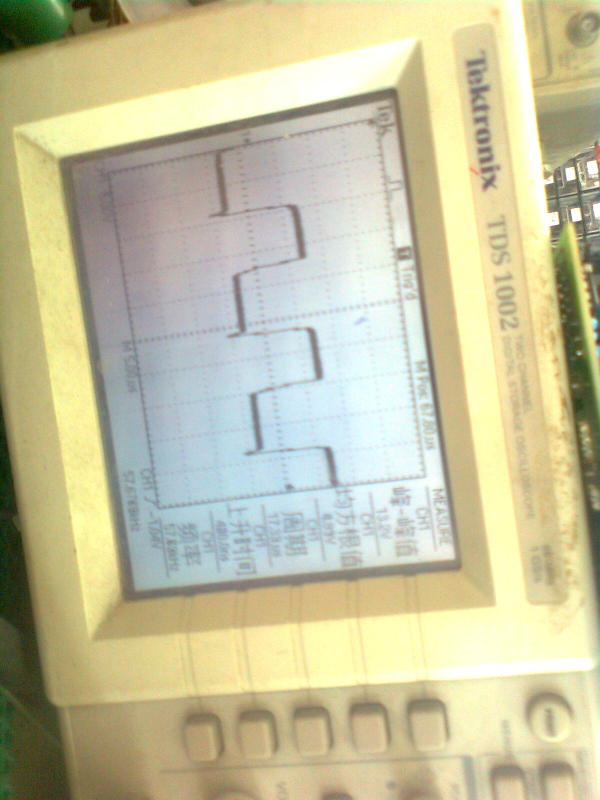

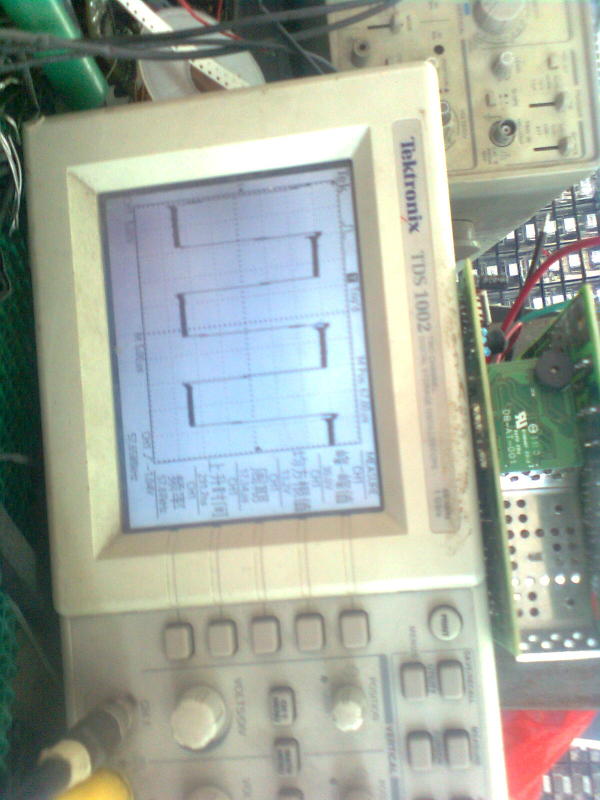

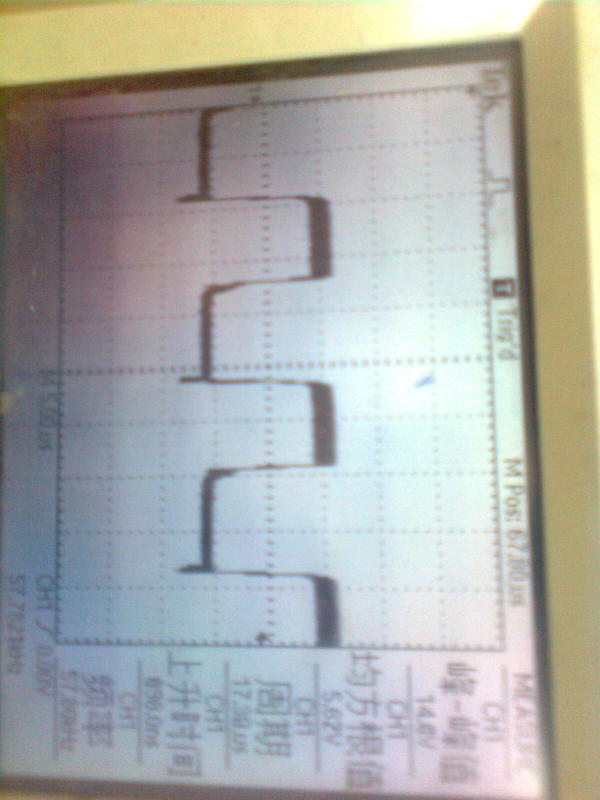

空載G極波行

空載D極波行

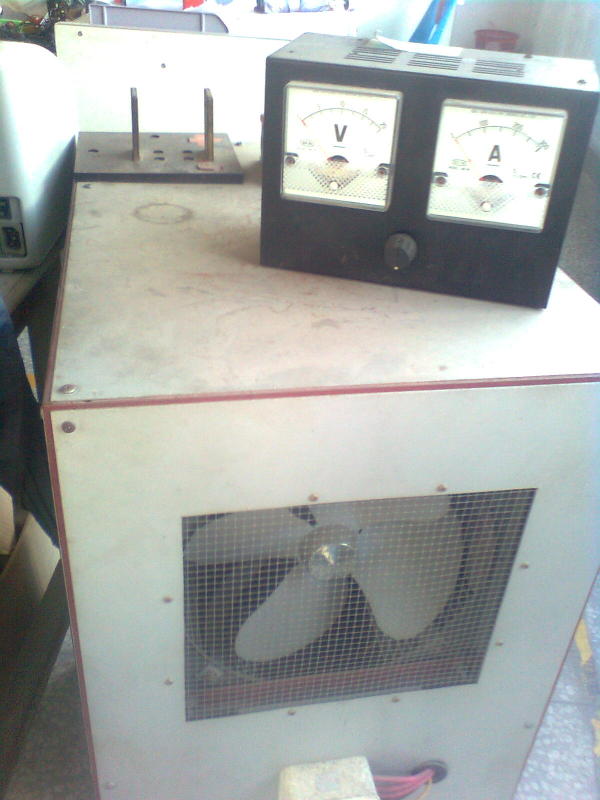

找個大電源來試機，150A，猛吧

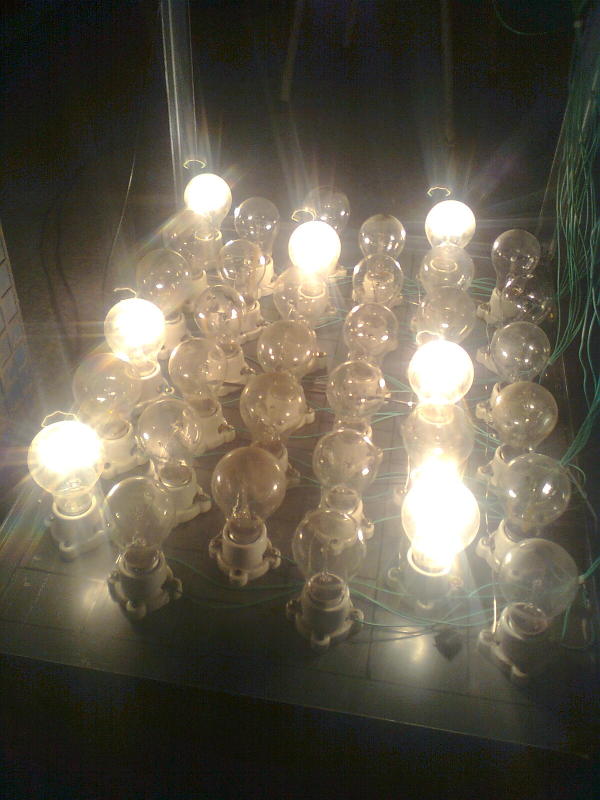

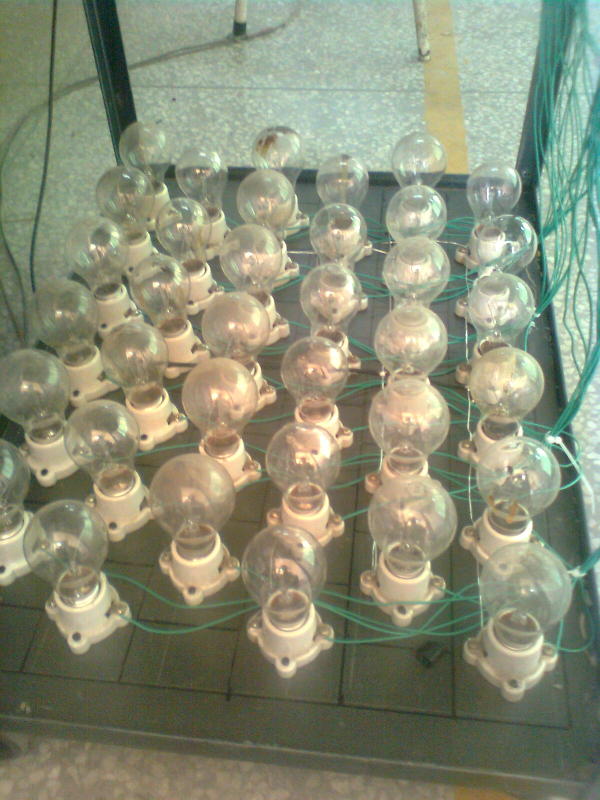

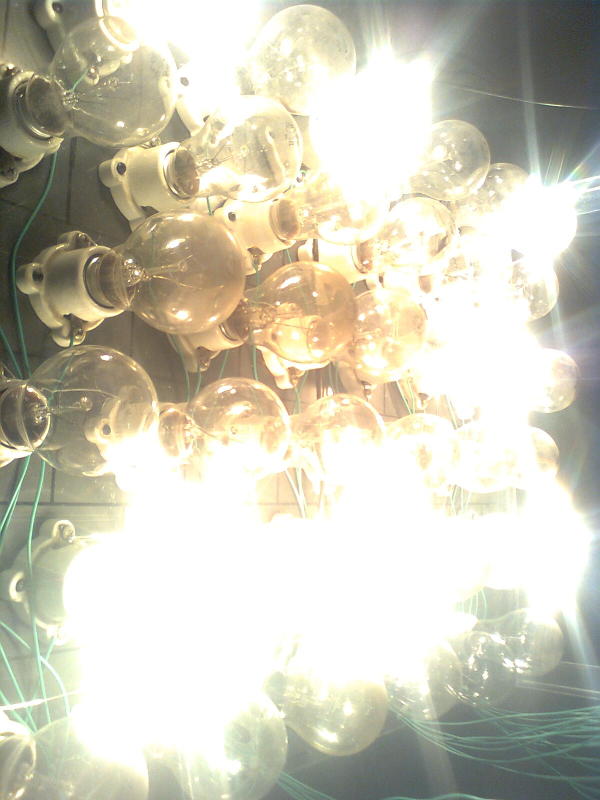

負載30多個100W燈泡

先帶700W

接下來1500W，哈哈哈，頂呱呱。帶了一個多小時，一切正常，成功了。哈哈哈哈；

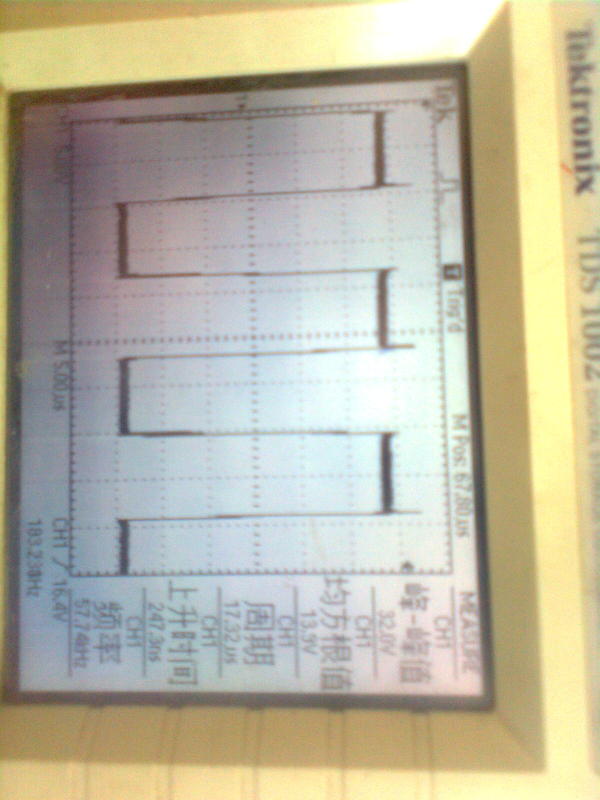

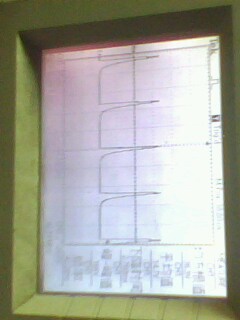

帶載D極波行

帶載G極波行

單硅輸出波行

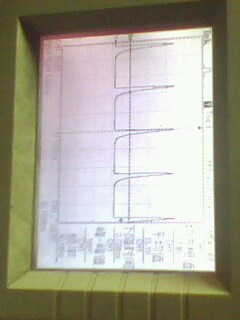

尖峰脈沖
