繞兩個LC濾波用電感

ID:128229 · 發表于 2016-6-28 23:25

各燒友，大家都知道。純手工繞個磁環電感是件痛苦事。可作為燒友都想DIY啊！加上有空，便繞了起來。繞的不好看，還請各燒友別見笑啊……
此電感是用鐵硅鋁磁環，直經20MM，導磁率為125，電感量3MH，電流4A，Q值39。可用作600W以下逆變器LC低通濾波用。
好了，廢話不多說，上圖：

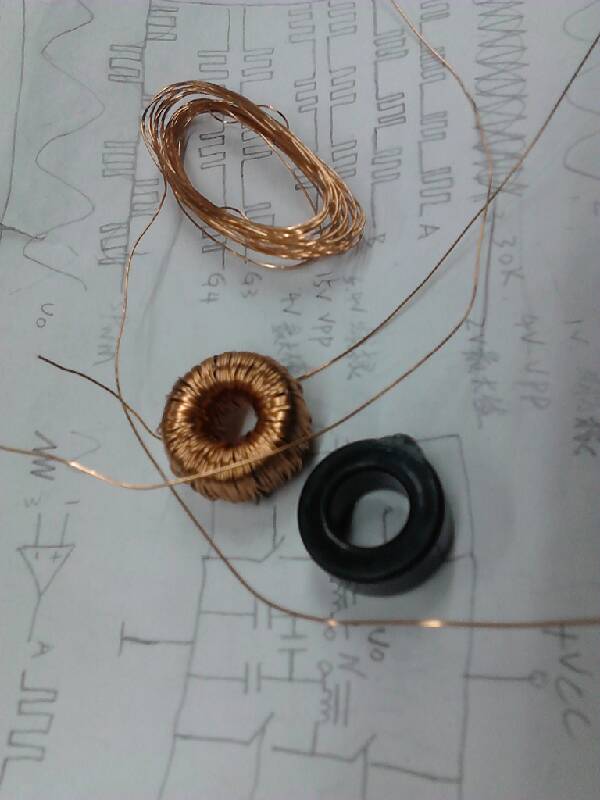

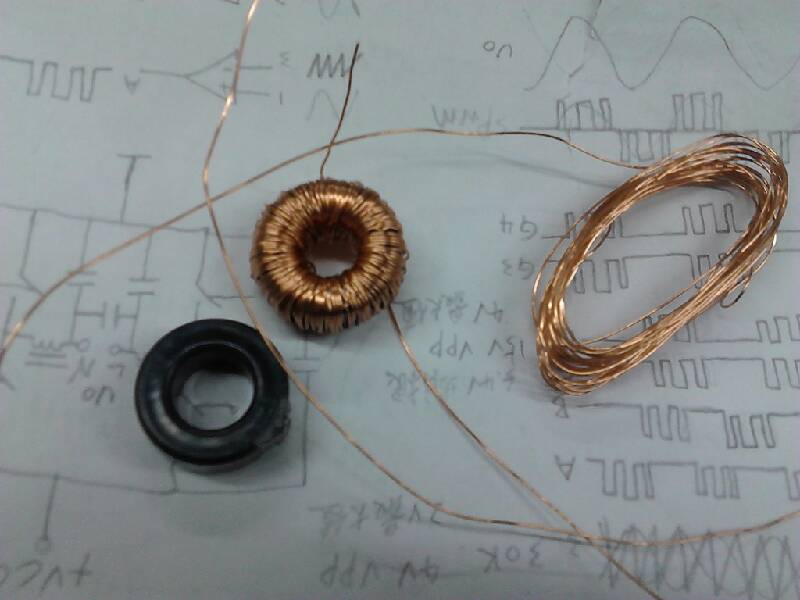

用0.55MM漆包線繞

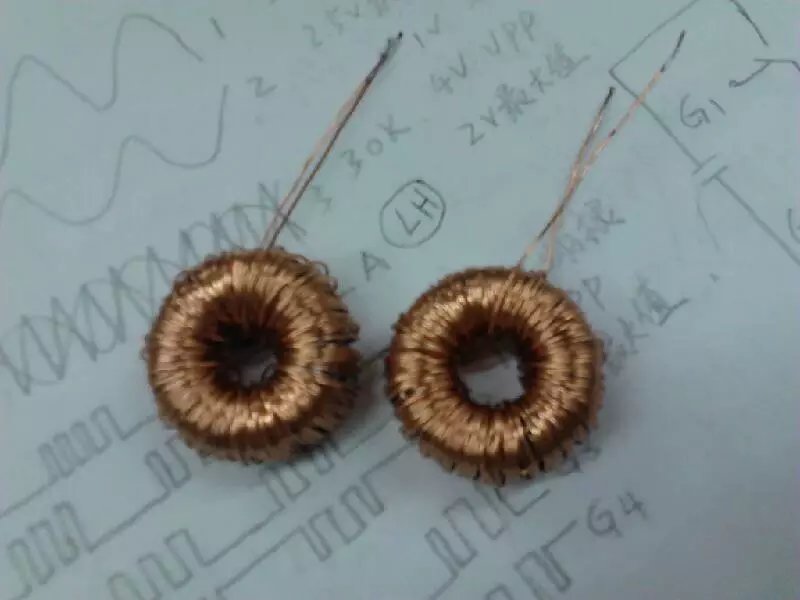

OK.經過一番激戰，終于繞好啦

手都酸痛了

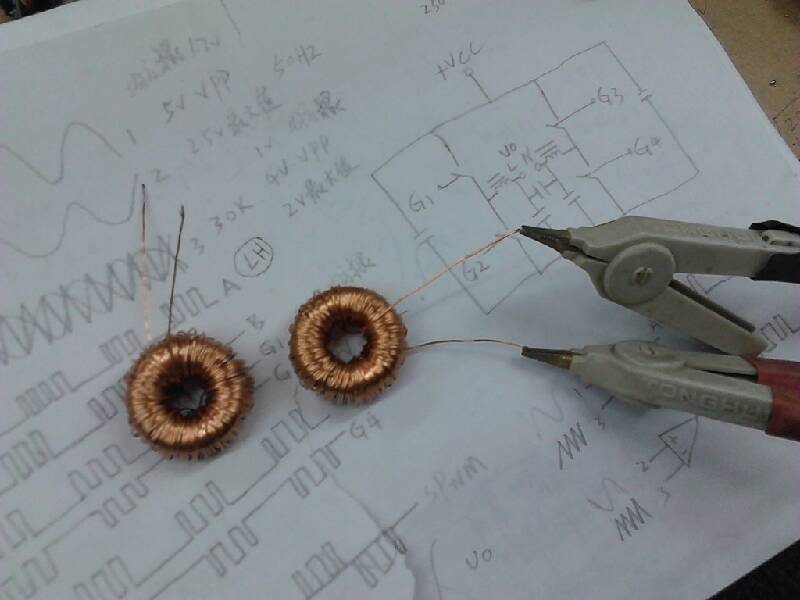

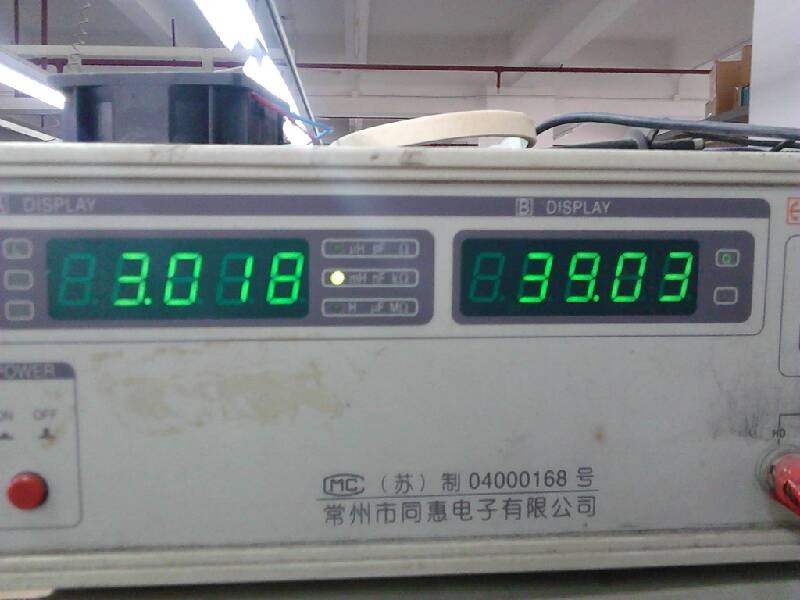

OK，接下來用電橋測試，很標準，符合設計要求

ID:664234 · 發表于 2019-12-16 12:46

請問樓主變壓器反饋式lc振蕩電路線圈該怎么繞
