康佳SP21808 TDA11105PS大塊實測電壓

ID:128229 · 發表于 2016-6-29 00:26

大塊TDA11135PS/N2/3/AA9 1. 0.55 V 2. 5 V 3. 8 V 4. 2V 5. 0 V 6. 2.23V 7. 2.64V 8. 0 V 9. 1.92V 10.2.37V 11. 1.96 V 12. 1.96V 13. 0.95V 14. 0.94 V 15. 0.9V 16. 3.5V 17. 2.32 V 18. 2.31V 19. 0V 20. 2.33V 21. 1.84 V 22. 4.99 V 23. 2.5 V 24..1.70V 25. 1.71V 26. 0 V 27. 0V 28. 4.9 V 29. 0.11V 30. 2.7 V 31. 3.2 V 32. 0 V 33. 3.2V 34. 4.2V 35. 3.9V 36. 5V 37. 0V 38. 3.2V 39. 4.9V 40. 3.2V 41. 0V 42. 2.5V 43. 3.2 V 44. 1.35 V 45. 1.7V 46. 2.25V 47. 2.88V 48. 3.37 V 49. 0V 50. 1.4V 51. 1.56V 52. 1.47 V 53. 1.76 V 54. 5V 55.0 V 56. 0.5V 57. 0.41V 58. 3.56V 59. 3.55V 60. 2.22V 61. 2.22V 62. 1.75V 63. 2.22V 64. 2.22V

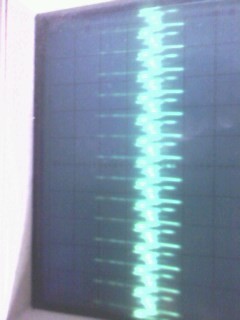

這是TDA11105PS大塊組裝機晶體的波形

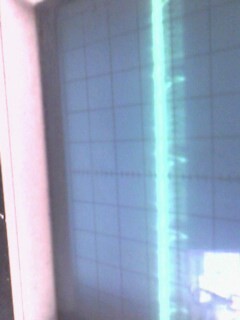

這是此機晶體的波形

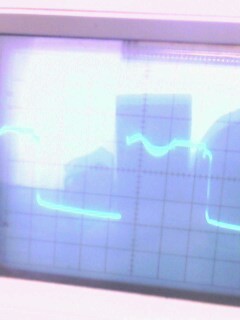

這是此機56腳輸出的行波形

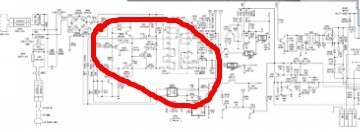

此機是轉修機，來的時候電源部分的管都壞了。場塊也不見了。由于手頭沒有那些管，也沒原理圖，只好斷開電源待機控制線，接個2線模塊，結果行不起振，推動管B0.75V C極1.4V 在飽和狀態，以為場部分有故障，遍測沒壞件。測大塊供電正常（由于在網上找了個大塊的功能電壓只標5V 3.3V）測晶體兩端電壓為1.71 V 1.70v示波器測不到波形。存儲塊5 6 腳為4.5 4.6V ，待機控制38腳為0.按鍵盤不變化，換晶體換數據無果，斷開36腳行脈沖反饋也不行，遍測行輸出部分原件無壞件。一時使維修進入困境。一度懷疑大塊壞了，今日閑來無事就又翻騰這臺電路板，仔細跟各路供電線路找源頭，竟然發現有路12V電壓經過一個8V穩壓塊進入大塊的3腳，
短路V923C E極，開機圖像出現。此機走了彎路的原因是忽略了大塊的3腳8V供電，使行不起振，一直在尋找行推動飽和保護的原件。。。。。
