網友自制太陽能家用發電系統

ID:128229 · 發表于 2016-6-29 22:50

我的家在高層頂樓，前方沒有任何阻擋光線的障礙物，所以突發奇想自己安裝了一套太陽能發電系統，預計可供家庭照明和電視使用5小時，這個時間足夠晚間使用。上圖給大家看看我的設計及實物照片，有興趣的朋友可以參考。

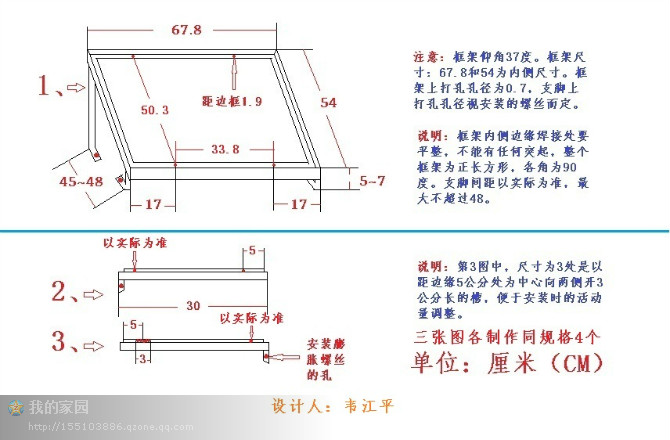

上圖是太陽能電池板安裝支架設計圖，由于考慮到冬天太陽仰角較小且光線偏弱，所以將支架仰角由原設計37度調整為40度左右，共制作四套。

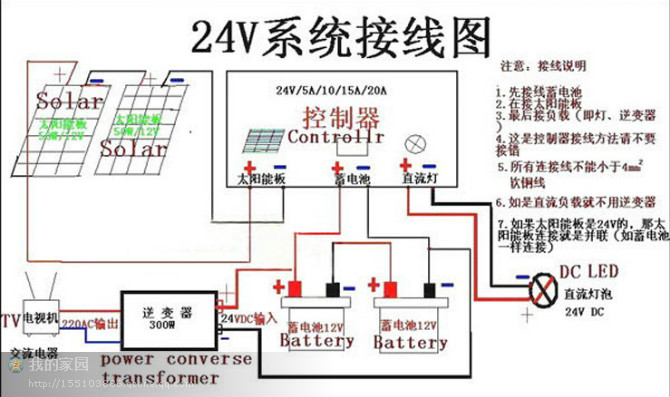

這一張是太陽能電池控制器配置的原始接線圖，可利用它的直流燈控制功能加以改進實現市電和蓄電池供電自動轉換功能（見下圖）。

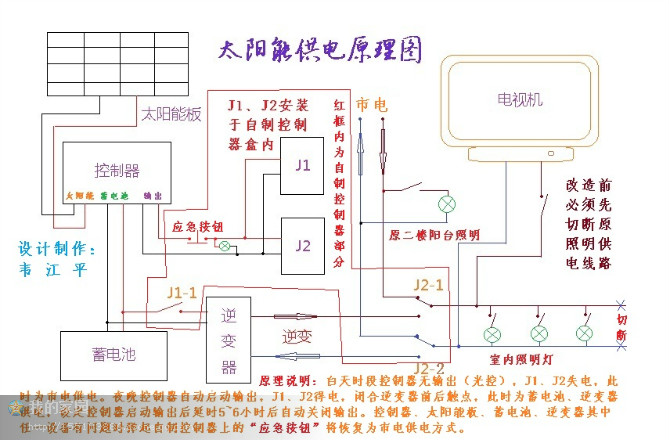

這一張是自己設計的太陽能供電及自動切換控制原理圖，故障狀態下彈起（應急按鈕）使J1、J2失電，恢復到市電供電方式，更多細節見圖中詳細說明。

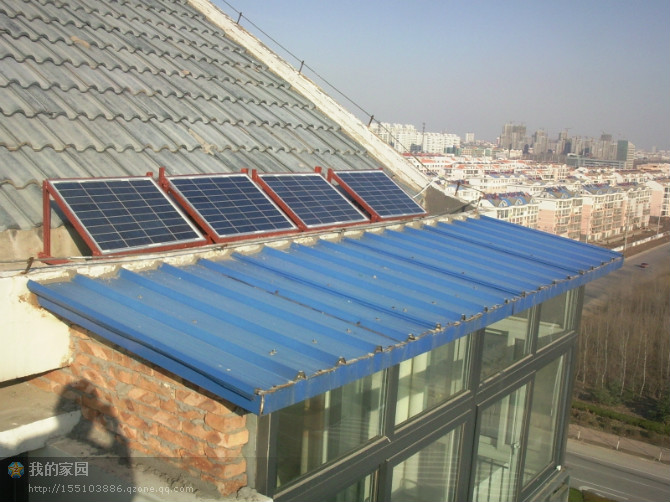

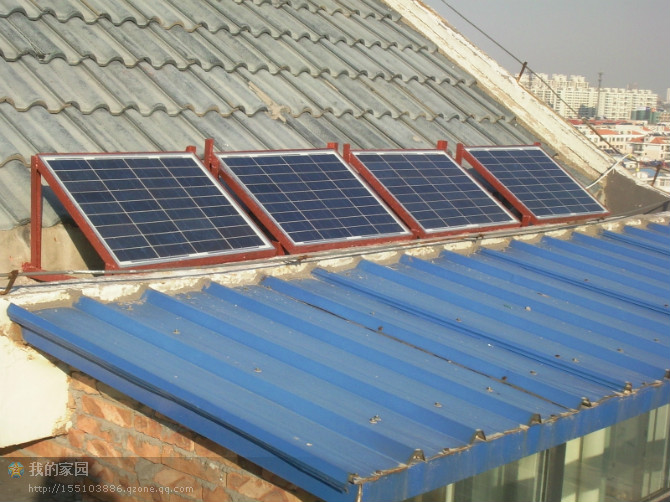

這兩張圖是已經安裝好的四塊12V50W多晶太陽能電池板（單晶電池板陽光下轉換率稍高，多晶電池板弱光或陰天情況下轉換率稍好，綜合考慮后選擇了多晶電池板），四塊電池板并聯后可達200W輸出功率。放置在樓頂不會有任何光線障礙，（陰天除外，呵呵呵，廢話不是）

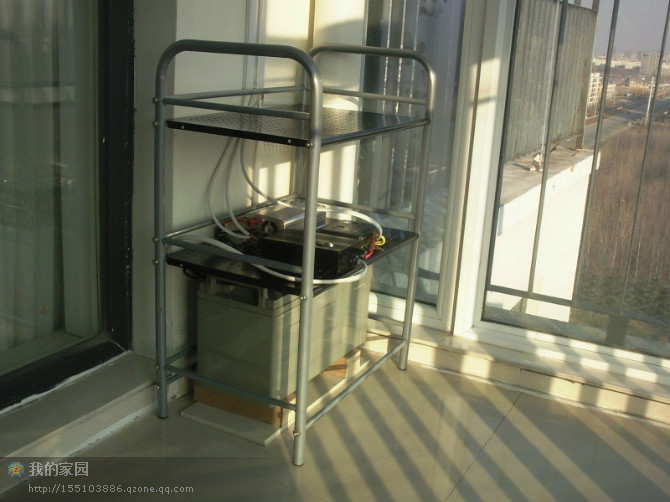

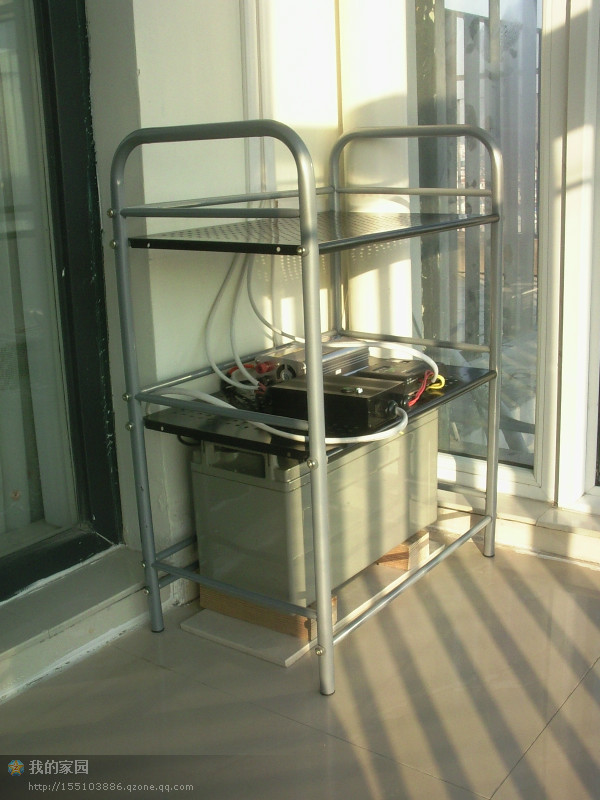

這是在二樓涼臺安裝的12V100Ah蓄電池、網購控制器以及瞬時可達1000W持續輸出500W功率的逆變器，還有自己制作的自動切換供電方式的控制器，網購控制器設定光控天黑后啟動蓄電池供電并逆變為220V，延時5小時候自動切換為市電供電。已經連接好了供電線路，可以正常向室內供電。

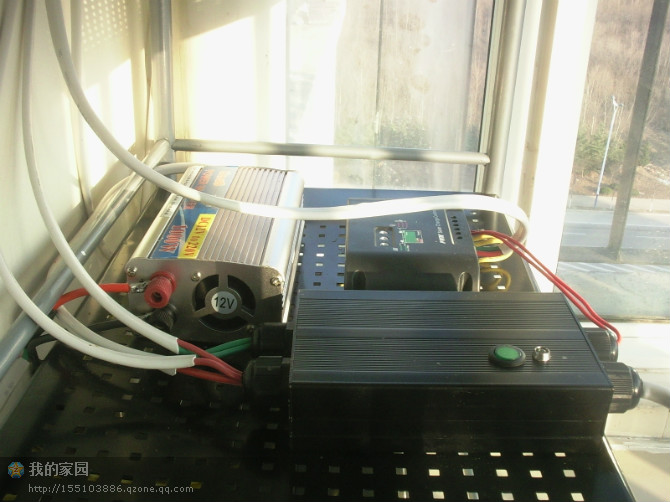

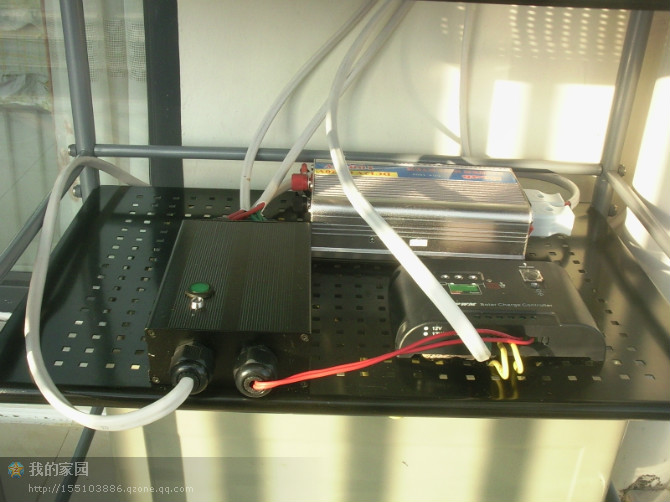

這兩張是控制及逆變部分細節圖，帶一個綠色按鈕和一個指示燈的黑色盒子是自制的“自動供電方式切換控制器”，用于當蓄電池虧典、控制器故障、或設定的蓄電池供電時間到達時自動切換為市電供電方式，綠色按鈕為應急按鈕，當彈起此按鈕時為市電供電，內部元件在前面圖中有說明。為了達到最小損耗和最大電流指數其配線方面為：一。太陽能電池板至控制器為4平方多股純銅導線。二、市電來電和逆變后去電為2.5平方多股純銅導線。三、蓄電池至控制器為2.5單芯純銅導線。四、其它為1.5平方多股純銅導線。今天測試蓄電池供電帶42寸液晶電視（120W），照明燈最多6個（約300W，時間短）最少3個（約150W）三小時一切正常，此時測量蓄電池電壓12.1V，預計再運行2~3小時問題不大，達到了預期效果。

ID:128800 · 發表于 2016-7-1 12:20

好厲害見識了

ID:134543 · 發表于 2016-9-21 01:14

這樣一套得話非多少錢��？

ID:61153 · 發表于 2016-10-17 20:13

關鍵是價格，價格合適的話，可以搞多一點太陽能電池板試一下！��！

ID:144037 · 發表于 2016-11-3 21:46

家用一般不推薦接蓄電池，價格貴壽命短。

不用電池，價格能省差不多一半

ID:146826 · 發表于 2016-11-8 15:58

厲害了

ID:110456 · 發表于 2017-5-20 11:49

樓主有資料嗎，發我參考下

ID:203212 · 發表于 2017-5-21 18:50

好資料，51黑有你更精彩

ID:55655 · 發表于 2017-7-7 18:16

我喜歡樓主的市電和電池切換的那個東西，能否再說一二。

ID:206424 · 發表于 2017-7-20 17:11

綠色環保又節能，值得推廣哈，更多的人使用，這樣也就可以減小污染了

ID:47652 · 發表于 2017-8-12 16:11

造價估計不會低啊

ID:227806 · 發表于 2017-8-15 21:40

這些錢什么時間能收回成本

ID:228987 · 發表于 2017-8-23 16:48

厲害哦

ID:228987 · 發表于 2017-8-23 16:49

dgpower 發表于 2016-11-3 21:46
家用一般不推薦接蓄電池，價格貴壽命短。

不用電池，價格能省差不多一半

沒有蓄電池的話只能中午有太陽時用，電源穩定嗎？

ID:231993 · 發表于 2017-9-8 23:18

綠色環保又節能，值得推廣哈，更多的人使用，這樣也就可以減小污染了

ID:70785 · 發表于 2017-10-8 17:28

樓主，報個價

ID:383832 · 發表于 2018-8-7 16:36

不錯，電池夠大嗎，運行幾年了。我自己搞了一個小的，位置不好一天就三個小時的光照。不過配件都是免費的，就自己買了個控制器，跟樓主的一模一樣的控制器。

ID:393670 · 發表于 2018-9-8 22:08

好厲害見識了

ID:395520 · 發表于 2018-9-9 22:07

可惜現在成本太高，用著不劃算

ID:146436 · 發表于 2018-9-21 23:16

aoppol 發表于 2018-8-7 16:36
不錯，電池夠大嗎，運行幾年了。我自己搞了一個小的，位置不好一天就三個小時的光照。不過配件都是免費的， ...

怎么樣才能聯系你

ID:161144 · 發表于 2018-9-25 17:10

現在有了分散式的補貼政策，個人要是有大房子的，沒有遮擋物的，光線充足的地方弄個這個很不錯的，雖說我國的電網很強大，誰也保證不了的意外，這個能保證自己家的意外少一點。

ID:404279 · 發表于 2018-9-30 09:53

牛人，功率是不有點小

ID:154669 · 發表于 2018-10-14 08:33

電池板哪里買的

ID:414011 · 發表于 2018-11-6 13:31

用這個是虧呢還是虧呢，比用電貴吧

ID:421797 · 發表于 2018-11-6 16:06

這一套不便宜吧

ID:420697 · 發表于 2018-11-7 16:06

蓄電池多少錢？

ID:423707 · 發表于 2018-11-9 17:42

光伏板多大的

ID:421481 · 發表于 2018-11-11 08:21

造價不低吧？

ID:390236 · 發表于 2018-11-13 14:04

除非離電網好遠再一個就是好有錢。一般來說不劃算的

ID:445440 · 發表于 2018-12-13 10:14

逆變器輸入端不是應該接蓄電池上么太陽能晚上防止回流怎么處理的？

ID:416141 · 發表于 2018-12-15 13:01

贊一個，太棒啦~

ID:452293 · 發表于 2018-12-22 20:23

好資料，51黑有你更精彩

ID:446674 · 發表于 2019-1-25 09:56

御龍屠魔發表于 2018-11-7 16:06
蓄電池多少錢？

不建議使用蓄電池，更換一種儲電方式更好，不然花銷和維護費用會變高

ID:446674 · 發表于 2019-1-25 10:02

我總體分析了一下造價，民用應該是可以接受的，多晶太陽能電池板網上出售方式一般都論套賣，10套200多一點，其它的也不是很貴，就是蓄電池的使用壽命比較短要定期更換，總體造價我個人估價約800元，
民用電價格大約在0.5~0.7元之間，還算可以

ID:404454 · 發表于 2019-2-16 00:35

功率有點小，都不夠一天的使用量。

ID:6592 · 發表于 2019-3-5 00:45

自動充電很好，就是成本高。

ID:113020 · 發表于 2019-3-5 09:46

Arvin0011 發表于 2019-1-25 10:02
我總體分析了一下造價，民用應該是可以接受的，多晶太陽能電池板網上出售方式一般都論套賣，10套200多一點 ...

蓄電池都差不多這個價了

ID:484806 · 發表于 2019-3-5 13:45

佩服贊一個

ID:483911 · 發表于 2019-3-7 02:54

主要還是成本高，要不農村早就普及啦

ID:594896 · 發表于 2019-8-12 16:42

sekaku 發表于 2017-7-7 18:16
我喜歡樓主的市電和電池切換的那個東西，能否再說一二。

同問，電池與市電切換的系統
