變頻器電源的一例奇怪故障維修電阻阻值有變導致

ID:144370 · 發表于 2016-11-16 00:04

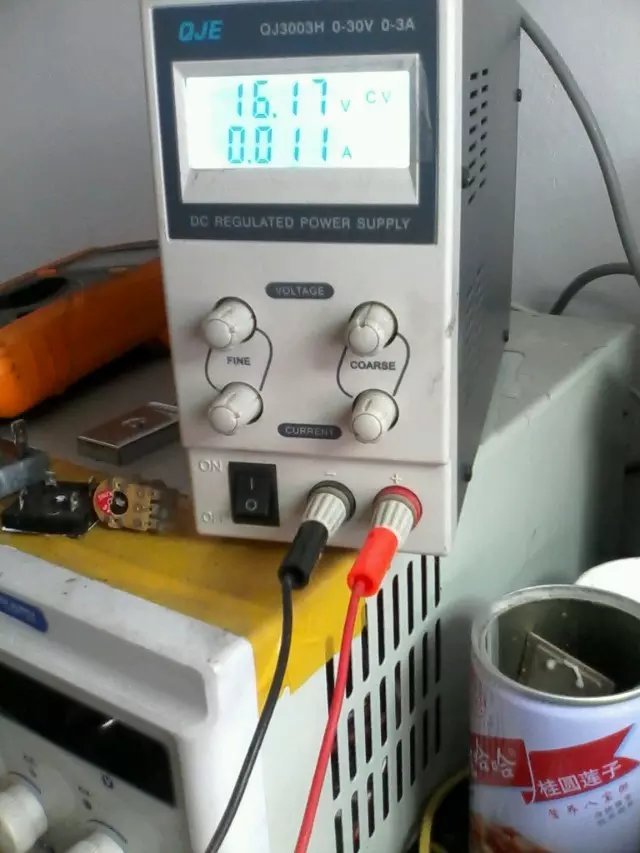

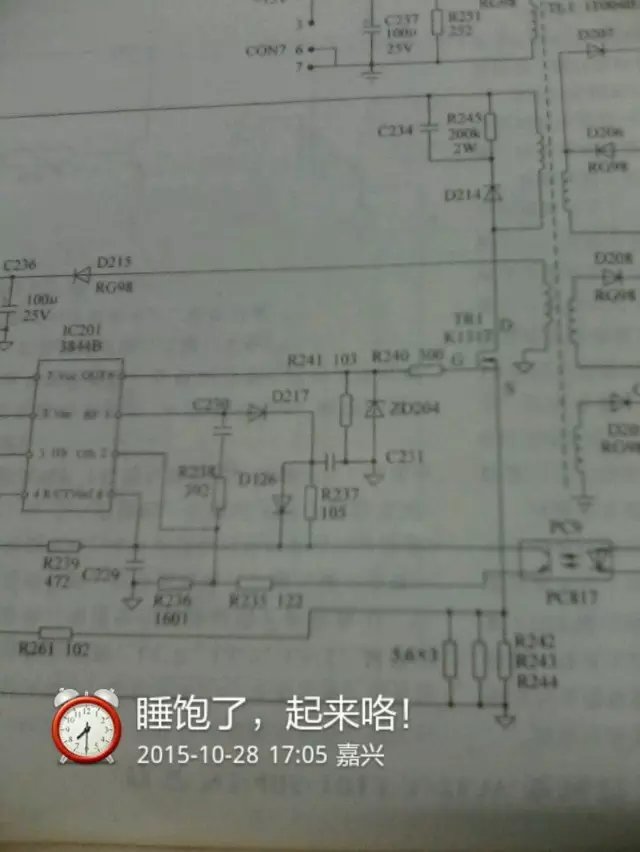

變頻器電源的一例奇怪故障～一臺變頻器上電無顯示，用指針表測電源振蕩芯片UC3844B的各腳電壓，以5腳地為參考點/1腳0.3-0.6V，2腳5-15mV，4腳40-75mV，6腳0-5mV，8腳15-25mV，關鍵的3腳15-30mV，7腳12-14V。說明3844已起振，不能正常工作，原因3腳檢測到過流信號。外接16V電源到3844的7.5腳，8腳有5V基準電壓，6腳有輸出14V電壓，3腳0V無過流信號。說明3844正常，故障在負載電路。用數字表二極管檔測各負載電路，發現U相驅動上臂光耦PC923的5.7腳電壓值為0.16V，其它幾組為0.6V，用外電源分別接到3844的5.7端如圖1.2，圖1是不正常的U相上臂923，圖2是正常的其它923，查后發現U相上臂供電二極管RU2和923有短路，拆下后故障依舊。繼續查負載發現5V電源短路，是一只并在5V電源上的一只保護用的穩壓二極管1N4744短路，裝上一只穩壓值為8.2V的4738穩壓管。上電后發現輸出電壓均偏高，5v變為7v，驅動26v變為40v。用圖3說明，短接PC9光耦PC817的輸出3.4端，故障依舊，測3844的2腳電壓為1.7v，沒有工作，應為2.5v才能工作，測 R235的右端電壓為4.3v，說明此電阻阻值有變，用放大鏡眼罩看此電阻標為104，是100K的電阻，拆下測正確，結論”此電阻廠家裝錯了，應為10K的電阻”，裝上一只10K電阻，一切正常！！
