Protel 99 SE轉gerber文件步驟

ID:134484 · 發表于 2017-2-21 14:33

一、轉Gerber Files：

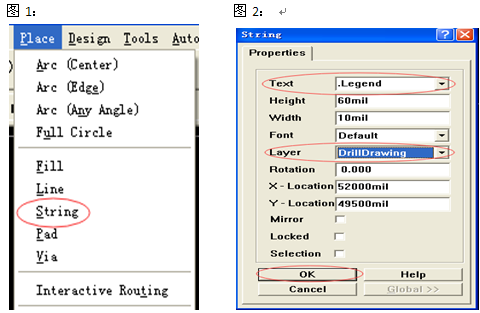

1、先打開PCB圖檔，最好先檢查一遍PCB圖檔是否有問題，確認沒問題后放孔徑標記列表；工具欄：Place→String（快捷方式：P+S）（圖1），出現字符串“string”按Tab鍵出現對話框后選擇“.Legend”“DrillDrawing”再按OK（圖2）：

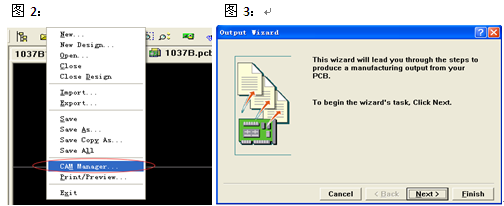

2、開始轉Gerber，在File→Cam Manager（快捷方式：F+M）（圖2），出現Output Wizard輸出 Gerber向導（圖3）：

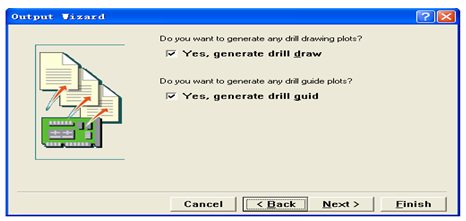

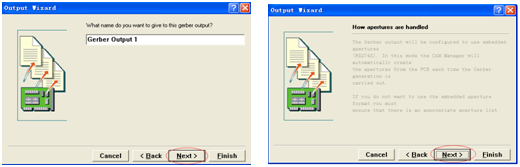

3、按Next進行下一步，選擇紅框內的選項（下圖）：

4、按Next后下兩步操作直接按下一步：

5、到這一步的時候，設置的單位和格式一般按照普通“Inches英制”、“2:5格式”導出數據（下圖7），設置好后點Next進行下一步：

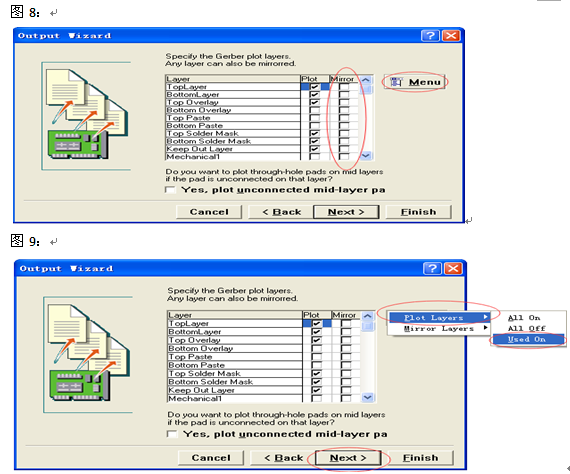

6、緊接著層的選擇，“Mirror”這欄的不需要勾選（圖8），勾選了層就會對不齊；然后選擇菜單只需要用到的層“Menu→Plot Layers→Used On”（圖9），選好后點擊Next：

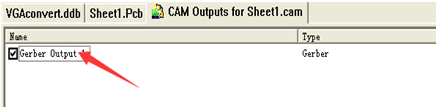

7、最后五步直接點Next既可，到最后按Finish就完了線路層的基本輸出：

二、鉆孔文件輸出：

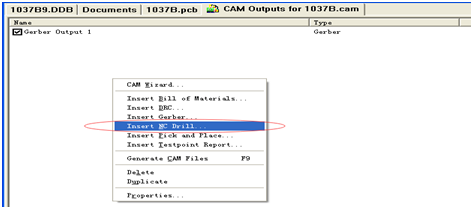

1、上面完成后在出現的頁面上鼠標右擊，出現菜單欄，選“Insert Nc Drill”輸出鉆帶；

2、鉆帶的格式跟線路輸出的格式一樣，按“Inches英制”、“2:5格式”來設置，再點擊OK完成；

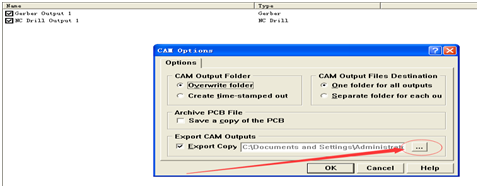

到了這里 GERBER 已經轉好了，點Tools→Preferences（快捷方式T+P）選擇導出文件的路徑，點OK! 最后按F9文件正式導出gerber文件。

技巧一：
在轉換雙面板時，一般過孔都是不開窗的，當然在CAM軟件里可以處理這樣的問題，如果我們在轉換原PCB文件時就處理好就會很方便了！在打開文件沒轉 GERBER之前，用鼠標雙擊過孔進行勾選設置“Tentingd的√去掉→Global→選All primitives→OK”（如下圖），轉出來的GERBER里，過孔就沒有綠油開窗了！

技巧二：
在轉GERBER 時有時會出現類似下面的錯誤提示，而導致不能正常轉出GERBER

解決方法：雙擊此處

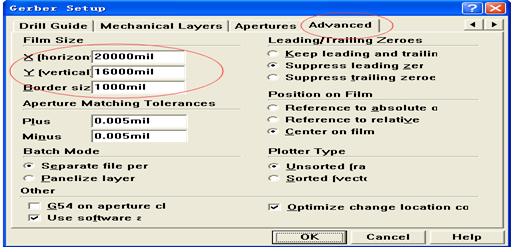

出現對話框后選擇“Advanced”，在紅圈內的三個數值加多1-2個0后點OK就可以了，再重新按F9導出gerber。
