高速PCB設計系列基礎知識11｜原理圖繪制之元件的放置

ID:156167 · 發表于 2017-2-21 15:27

在高速PCB設計中，用Design Entry CIS繪制電路圖時，分為三個步驟：
放置元件、連接線路、放置元件說明
其中，放置元件是繪制原理圖的主要部分。
因此本節重點講述
▼▼
原理圖繪制之元件的放置
▼▼
在新建的原理圖繪制頁面上，執行Place/Part命令，或者直接點擊 1.1.png

，將彈出Place Part對話框。

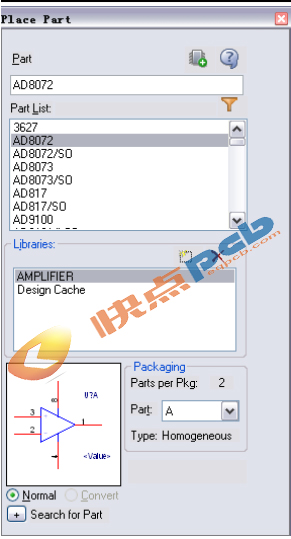

在Place Part對話框中，選擇元件庫元件，當然，有時候需要添加或者刪除設計者所需要的元件庫，直接點擊對話框中 2.1.png

，前者用以瀏覽和選擇所需要的元件庫，后者用以刪除元件庫。
在對話框中的Part List列表框中可選擇添加元件，并且在Packaging中可以直觀的看到元件符號。
電源、接地符號是比較特殊的符號，所以在Capture元件庫中都存在這些符號。

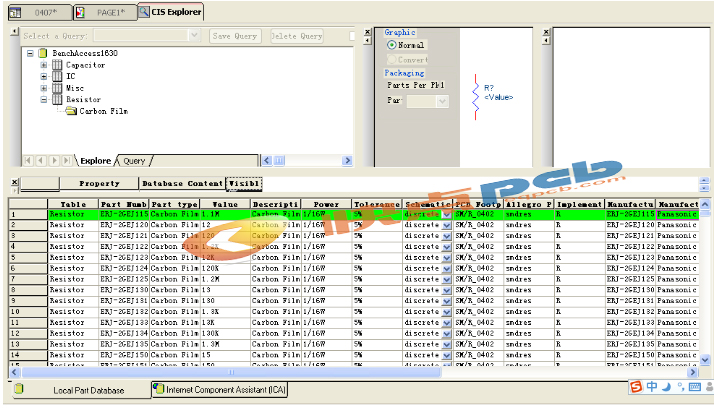

另外，右擊原理圖空白處，執行Place Database Part命令，彈出CIS Explorer-Place Database Part對話框，如下圖：
2 拷貝.jpg

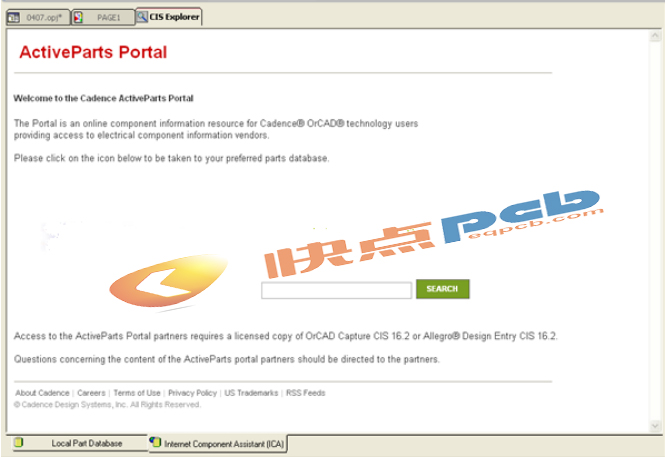

在Local Part Database標簽下，可以查找軟件自帶元件庫元件的全部信息，而在Internet Component Assistant（ICA）標簽下可以在網絡庫中查找元件信息如下圖：
3 拷貝.jpg

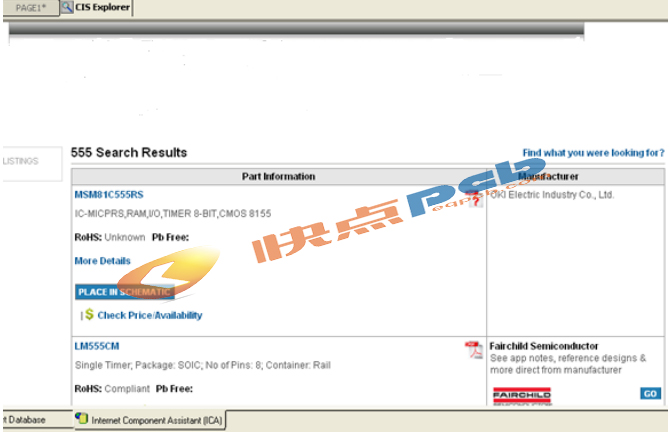

例如，輸入555，點擊Search則可在網絡上查找所有名稱中帶有555的芯片，并提供芯片的詳細參數設置。
4 拷貝.jpg

然后，設計者可以將這些網絡元件放入元件庫中，便于以后繪制原理圖時可以重復調用。以上便是高速PCB設計中繪制原理圖時元件的放置方法。
更多技術干貨請關注【快點PCB學院】公眾號
