上期講到了高速PCB設計中建立元件庫的方法 元件放置完成后 接下來的重點便是連接走線 ▼▼ 原理圖走線 ▼▼ 在原理圖走線中有導線的連接和總線的連接。 執行Place指令下的操作，可以用以添加連線（Wire）、總線（Bus）、模塊（Hierarchical Block）及其輸入/輸出端口（Hierarchical Port）、標題欄（Title Block）、頁面連接器（Off-Page Connector）、網絡名（Net Alias）等原理圖所需工具。
走線完便是 ▼▼ 層次原理圖設計 ▼▼ 1、層次原理圖，設計結構如下圖：
2、放置層次框圖及引腳

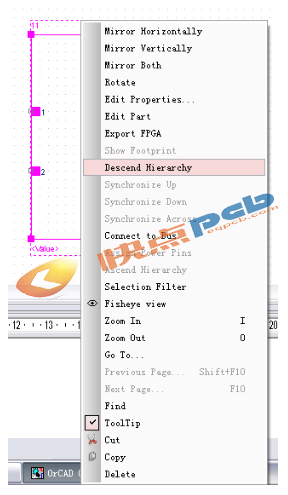

3、右擊該Hierarchical Block，執行De scend Hierarchy命令，則可進入層次框圖的下級原理圖繪制界面，而后進行該Hierarchical Block的下層電路設計頁面
當在Capture CIS中完成原理圖設計后 需要對原理圖進行后續處理 因此下期我們將詳細介紹 原理圖后處理具體操作 請同學們持續關注【快點PCB學院】公眾號
|
