電路圖晶振符號

[復制鏈接]
ID:79827 發表于 2017-4-8 11:08 | 顯示全部樓層 |閱讀模式
16deaf78-1646-4346-a4dc-fab1d46161e2.png 晶振有兩腳和三腳之分，這是晶振電路符號

476dab0b-6b98-4763-bb7d-5d7062c11d50.jpg 這是晶振在PCB板電路上正面圖

f73b541e-0de2-47b1-b7d5-a37eed8fdf3f.jpg 這是晶振內部結構和電路符號

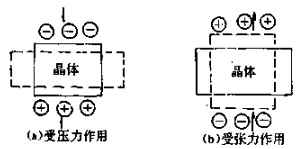

38fa0a45-4d2d-4c55-acc8-d5deb726d9fa.jpg 這是石英晶體的壓電效應示意圖

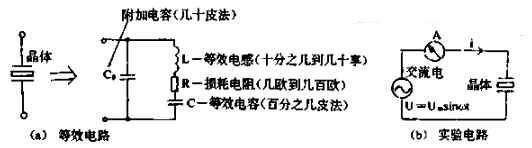

517b78ab-d1ea-4c99-bf6b-4cebf1aaefbe.jpg 這是晶振等效電路和實驗電路

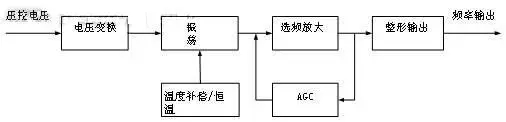

b50e9568-330b-432a-b436-857c3a93289f.jpg 這是恒溫晶體振蕩器原理框圖

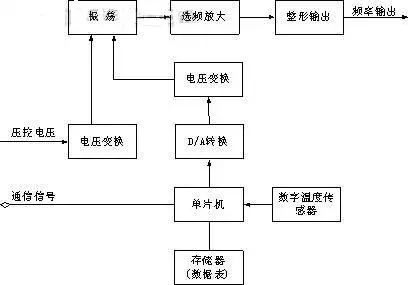

6210d7ca-9e31-4046-9120-2a6956167186.jpg 這是MCXO數字溫補晶振原理框圖
