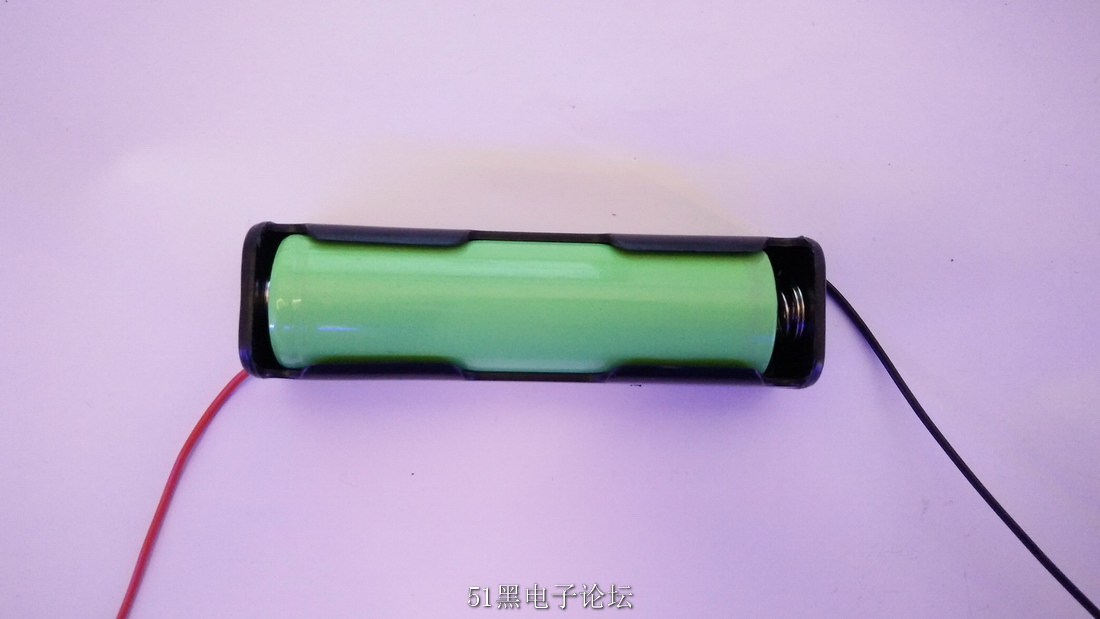

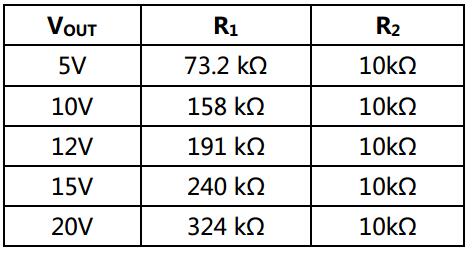

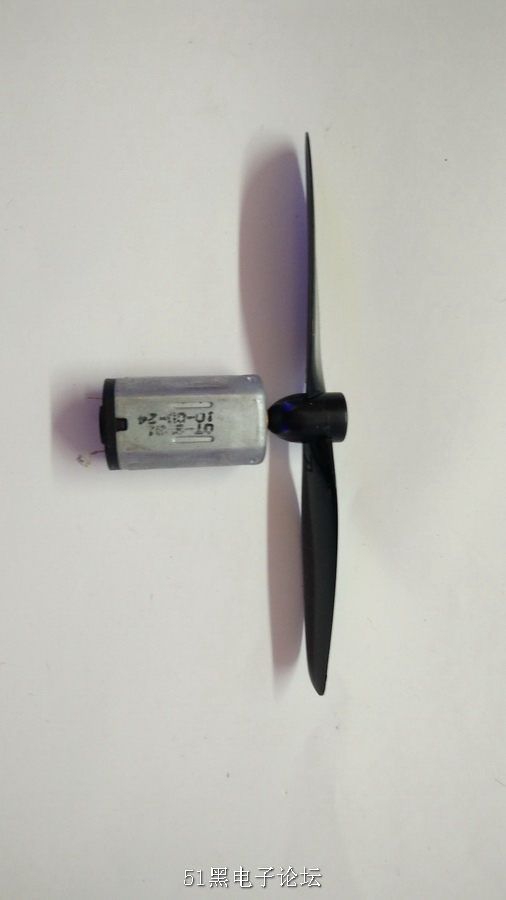

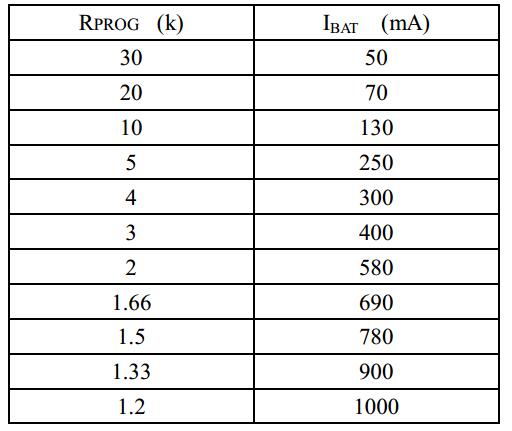

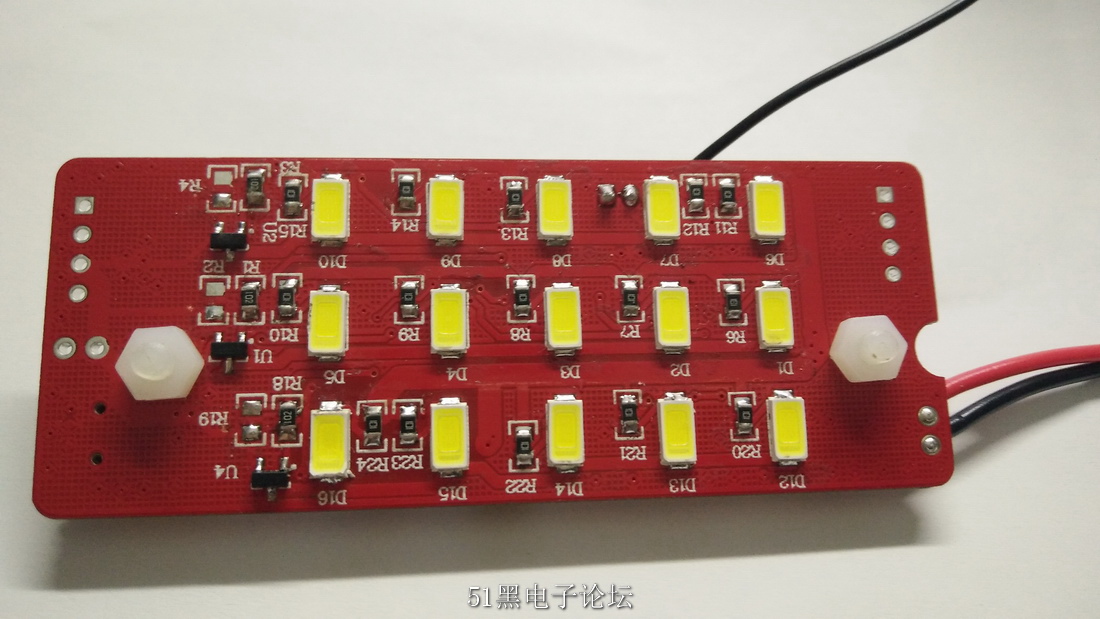

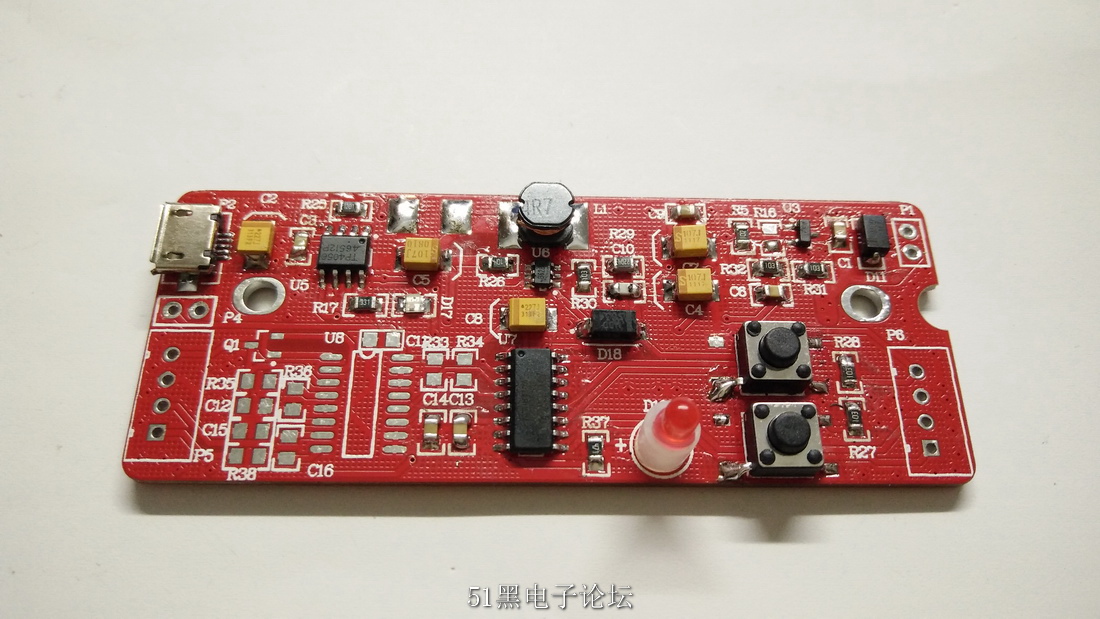

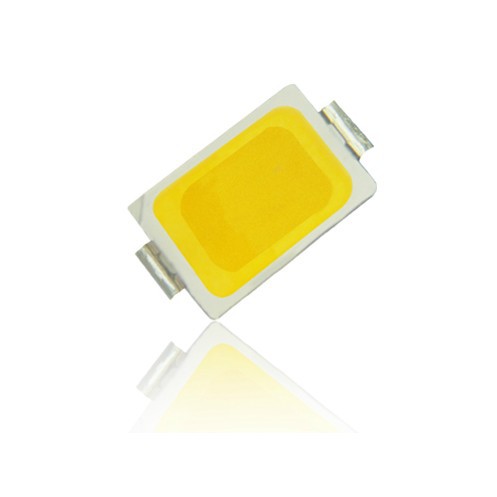

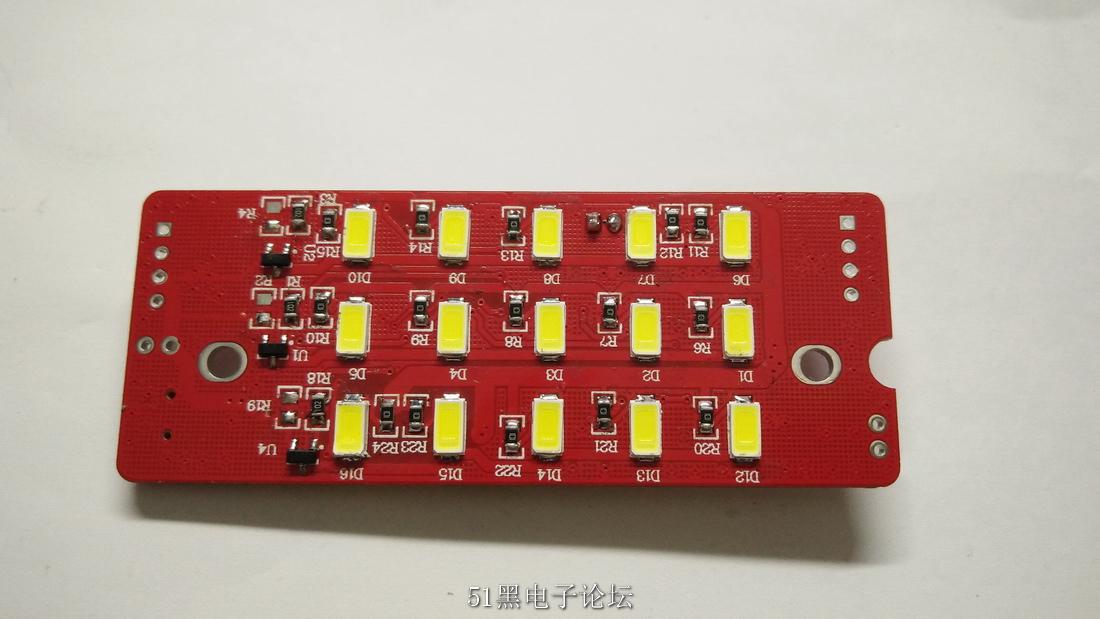

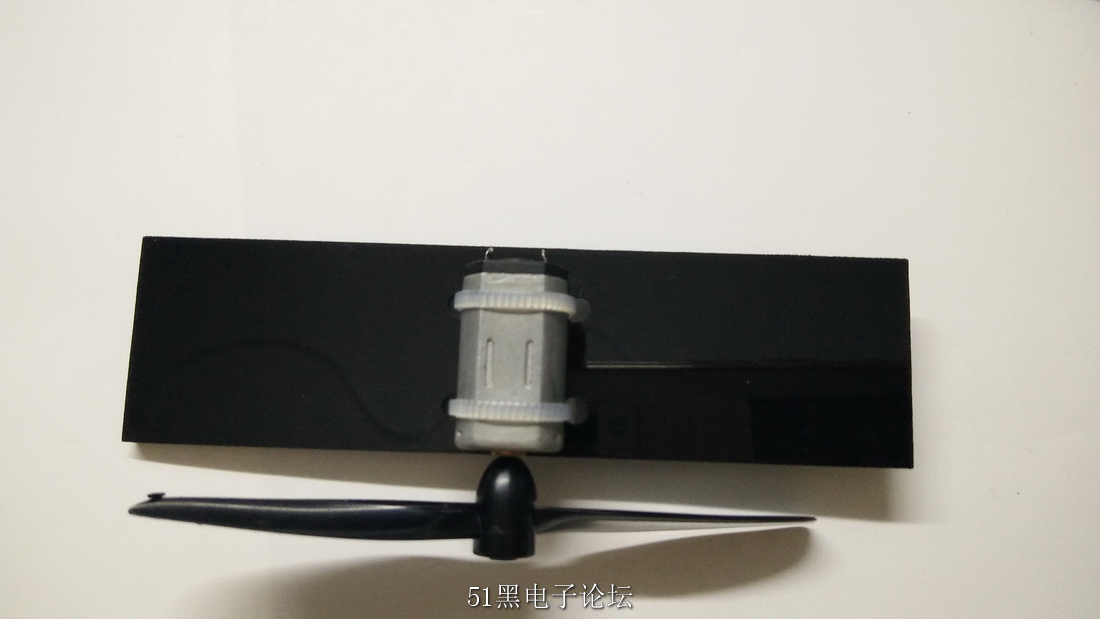

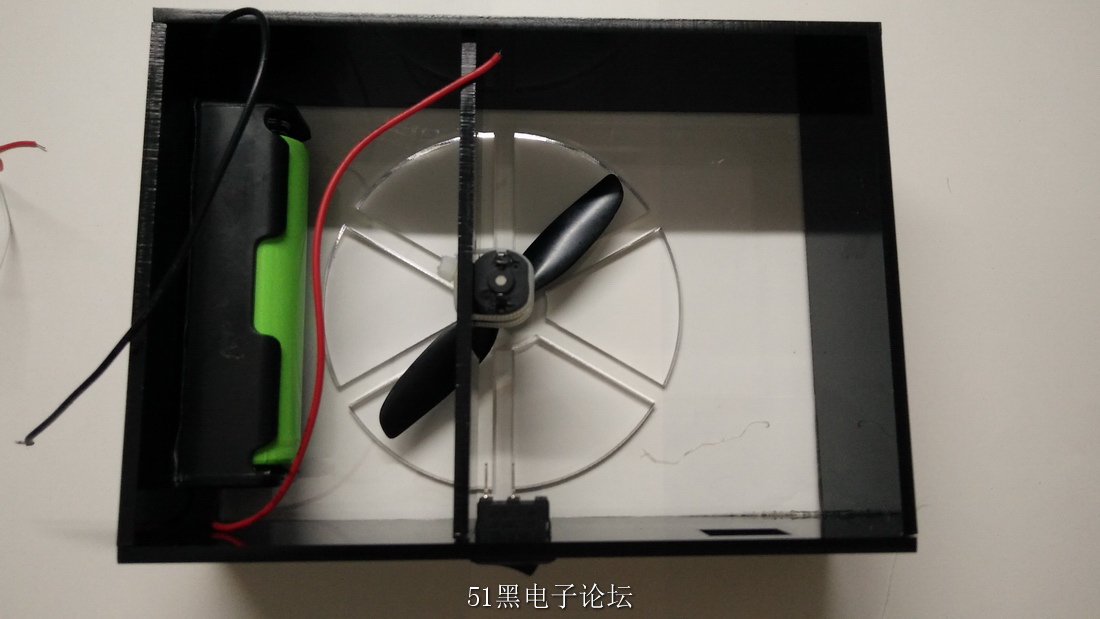

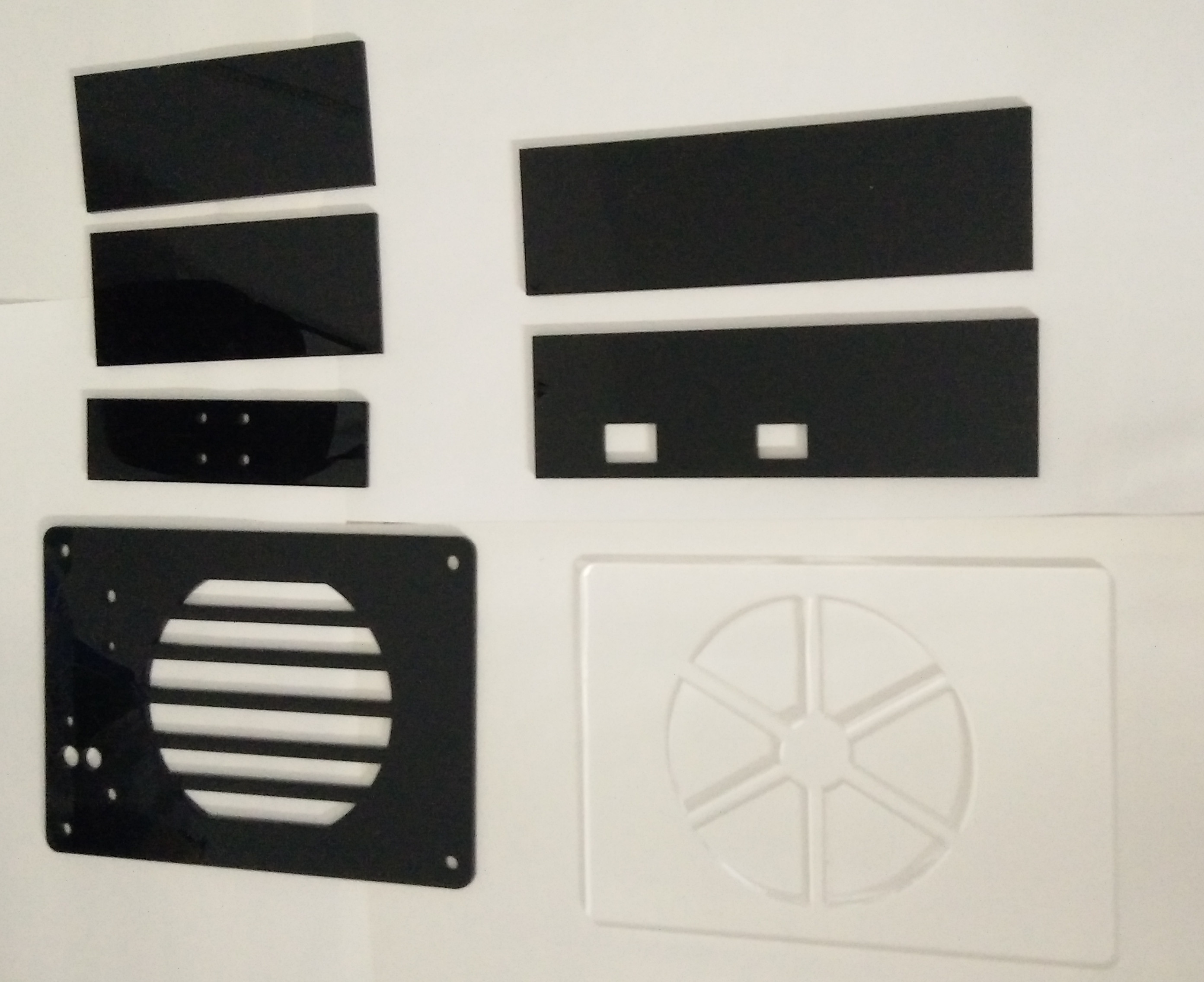

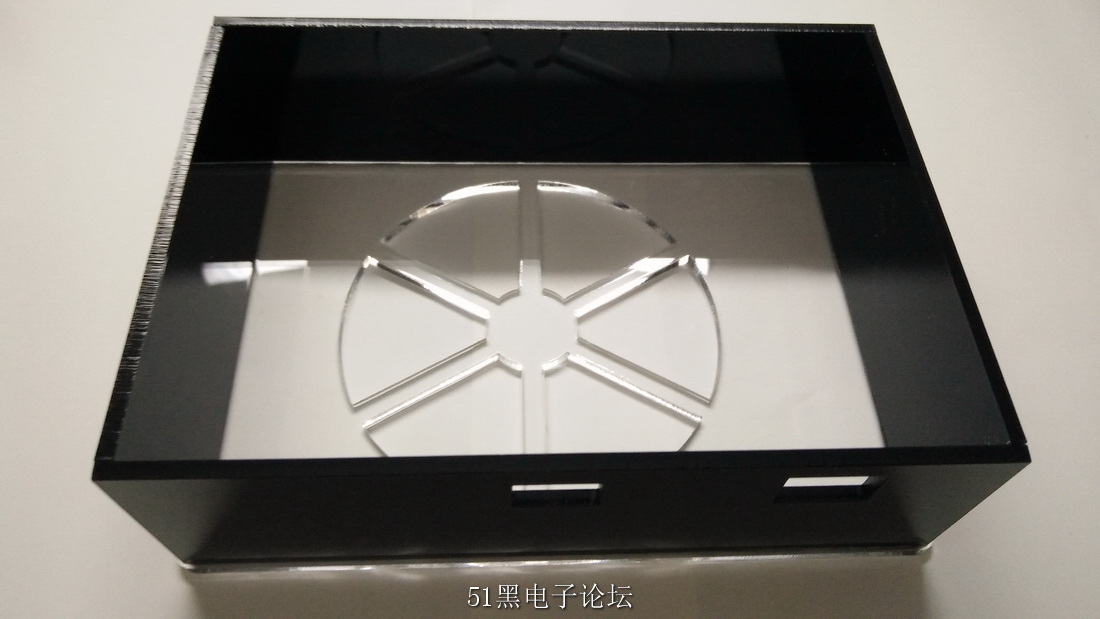

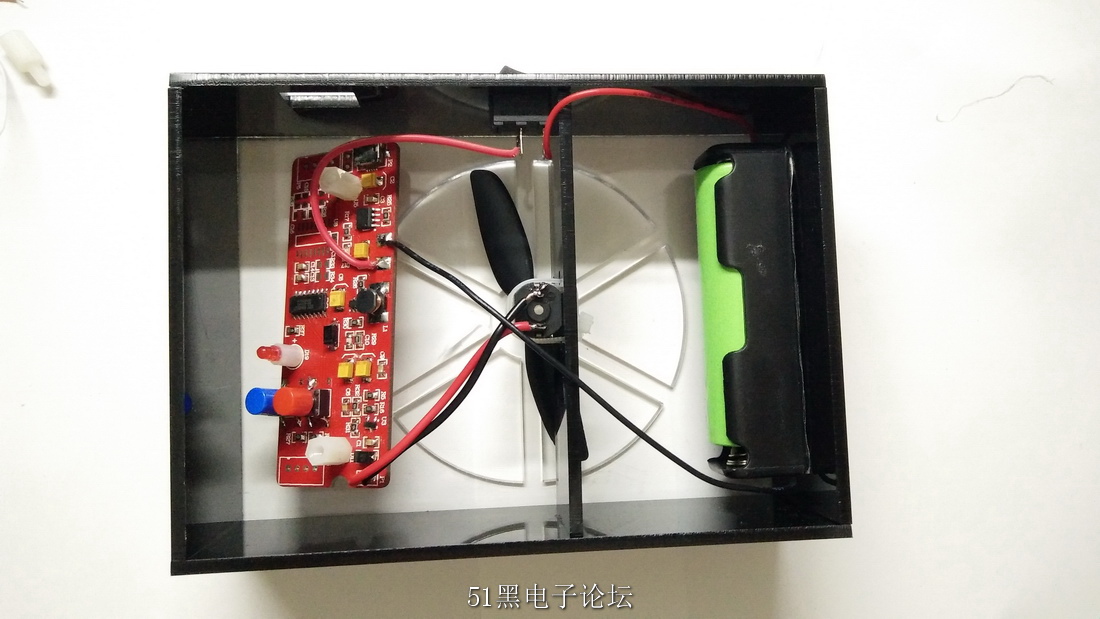

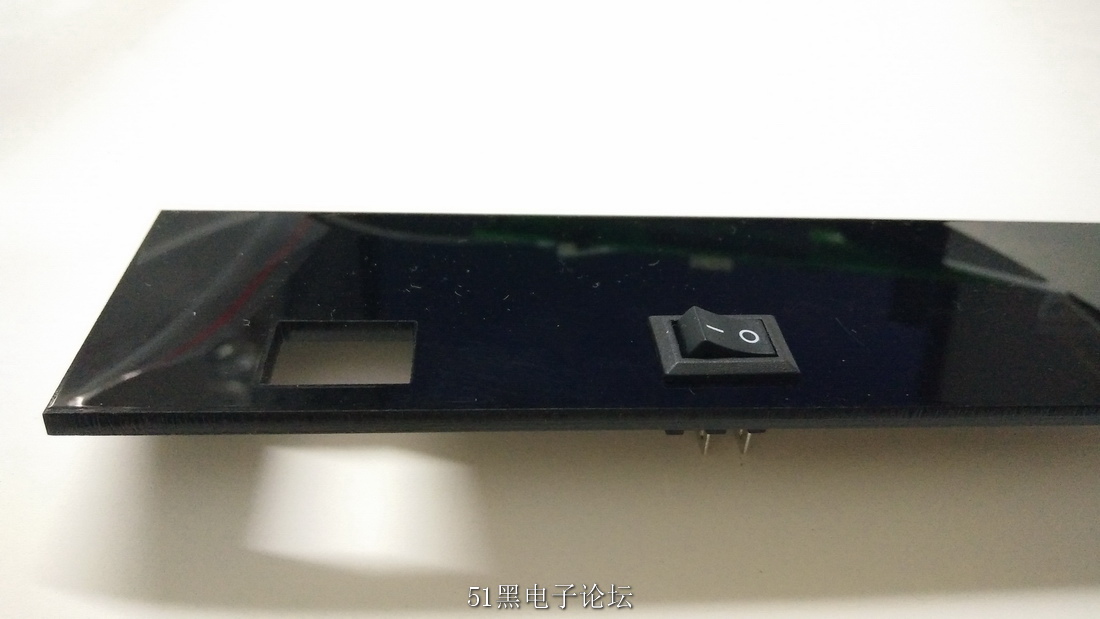

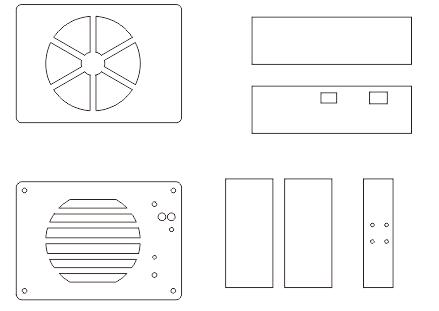

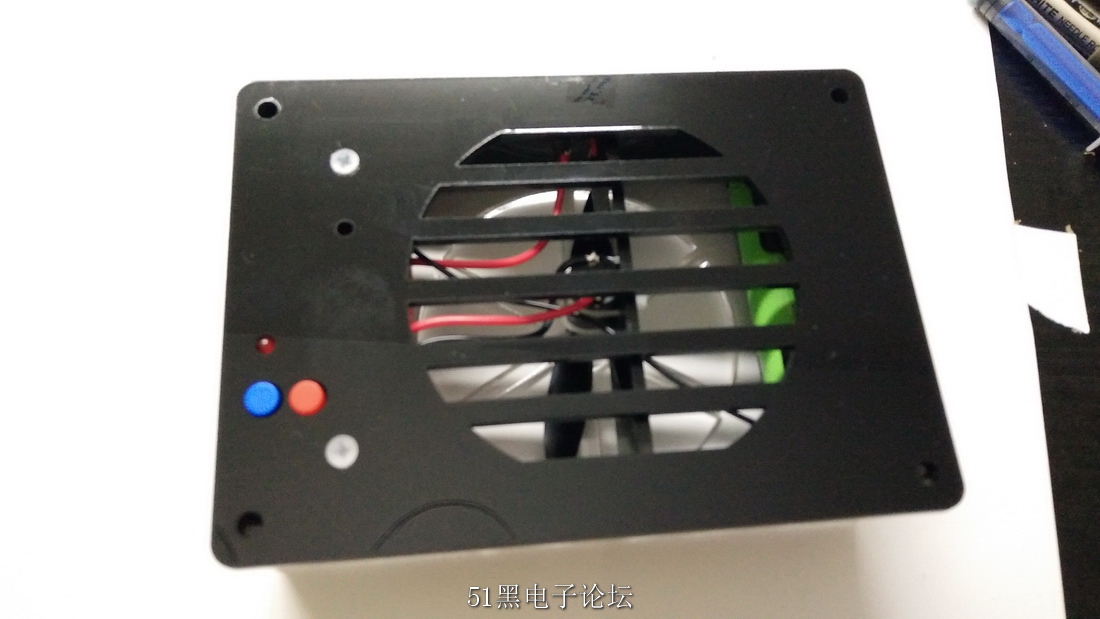

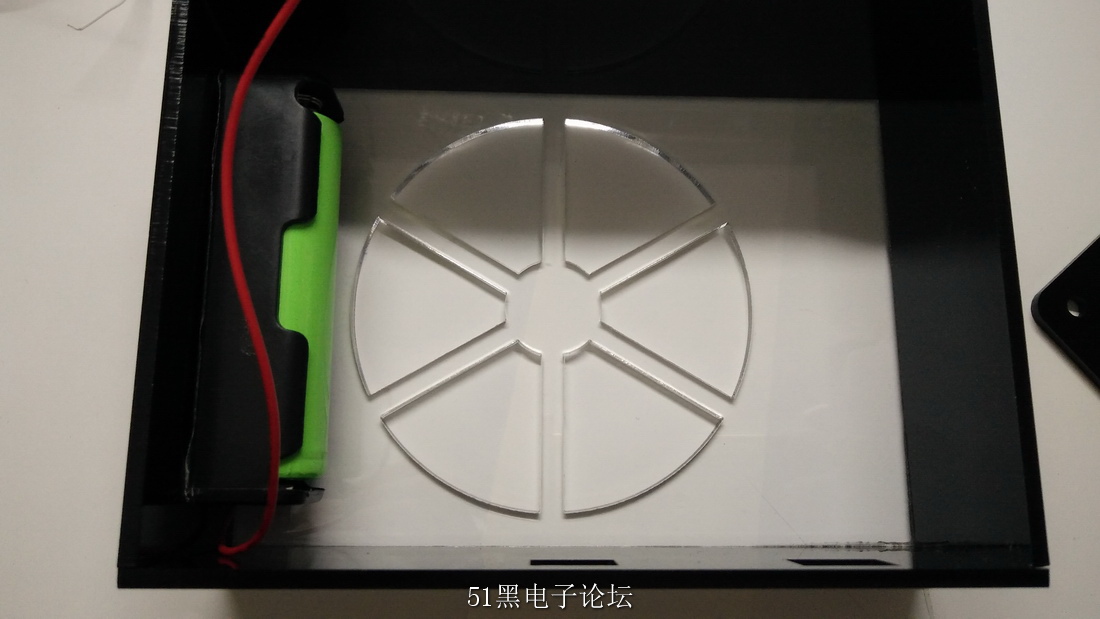

烈日炎炎，驕陽似火的盛夏，走在馬路上或在公交車上人們往往被熱的滿頭大汗。筆者想能不能把航模電機和螺旋槳用來制作一款便攜的強風風扇，送來清涼的慰籍，晚上還能作為臺燈照明使用。下面一起來開啟設計和制作之旅。 電路設計 控制板電路主要包括鋰電池充電電路、升壓電路、單片機系統、照明電路、風扇控制電路組成。 鋰電池充電接口使用的是Micro USB插座，這樣任何的安卓手機充電器和充電線都可以插入充電，充電輸入電壓經過C2、C3濾波后給TP4056供電。TP4056是一款完整的單節鋰離子電池采用恒定電流/恒定電壓線性充電器。它采用了內部 PMOSFET 架構，加上防倒充電路，所以不需要外部隔離二極管。熱反饋可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。它的充電電壓固定于4.2V，而充電電流可通過一個電阻器進行外部設置。當充電電流在達到最終浮充電壓之后降至設定值 1/10 時，它將自動終止充電循環。當USB電源被拿掉時，TP4056 自動進入一個低電流狀態，將電池漏電流降至 2uA 以下。TP4056 的其他特點包括電池溫度檢測、欠壓閉鎖、自動再充電和兩個用于指示充電、結束的 LED 狀態引腳。它對鋰電池的充電電流由R25決定，通過選擇R25的阻值來選擇充電電流。 鋰電池輸出電壓進過C9、C7濾波后給SX1308供電，SX1308是一款固定頻率、SOT23-6封裝的電流模式升壓變換器，它具有體積小、固定工作頻率1.2MHZ、2V到24V寬輸入電壓、最高效率可達97%等特點。想要讓SX1308工作需要將使能EN通過100K的電阻接高電平，驅動EN的電壓大于1.5V時芯片工作，小于0.4V時關閉工作。它的輸出電壓由R29和R30決定，這里單片機的工作電壓是5V，所以R29、R30分別選擇了73.2K和10K的阻值。 單片機用的是16引腳的貼片STC15W408AS芯片，它功能強大，具有10位高速ADC，可以通過檢測電阻R31、R32的分壓電壓來獲得鋰電池的電壓。具有3路CCP/PWM/PCA，用于對電機的調速。它可以省略外部復位電路、外部晶振電路，節省了的體積和器件。 照明用LED使用的是正白光的5730燈珠,它具有體積小、亮度高、節能的優點，很適合照明使用。一共有15個LED，每五個分為一組，單片機通過三個MOS管AO3402分別控制三組LED的亮滅，從而控制整體的照明亮度。 風扇電機用的是釹鐵硼強磁N30電機，它是航模用電機。這個電機的特點是體積小、扭力大、轉速快，它的速度可達每分鐘20900轉。配上75mm的螺旋槳，風力很大，吹著特別涼爽。單片機的PWM通過MOS管AO3402控制電機的轉速。 鋰電池選用18650鋰電池，這種電池體積小、容量大，配合電池座方便以后更換電。 LED3是指示燈，用來指示工作狀態。正常工作時常亮，電壓過低時閃爍，并停止電機和照明LED的工作。按鍵K1用來選擇照明LED的亮度，一共有三種亮度。按一下增加一個亮度，全亮時按下就會關閉照明LED，如此循環。按鍵K2控制電機的轉速，設置了5檔的轉速，按一下增加轉速，最高轉速時按下就會關閉風扇，如此循環。詳細程序參考附件。 外殼設計 筆者采用了外觀好看、容易加工制作的亞克力材料作為外殼。首先，根據所選電機、風扇、設計好的電路板的尺寸進行了測量。然后通過CAD軟件進行了圖紙設計。經過工廠加工后出來了一套外殼件。整套亞克力件包含了一塊前板，采用透明的亞克力做的，一塊后板、四塊側板和風扇電機固定板都是用黑色的亞克力做的。
|
