1.概述 * MTU: 最大傳輸單元（MAXIMUMTRANSMISSION UNIT）， 指在一個PDU （ProtocolData Unit：協議數據單元，在一個傳輸單元中的有效傳輸數
據）能夠傳輸的最大數據量（多少字節可以一次性傳輸到對方）。 *MTU 交換是為了在主從雙方設置一個PDU中最大能夠交換的數據量，通過MTU的交換和雙方確認（注意這個MTU是不可以協商的，只是通知對方，雙方在知道對方的極限后會選擇一個較小的值作為以后的MTU，比如說，主設備發出一個150個字節的MTU請求，但是從設備回應MTU是23字節，那么今后雙方要以較小的值23字節作為以后的MTU），主從雙方約定每次在做數據傳輸時不超過這個最大數據單元 MTU交換通常發生在主從雙方建立連接關系后（參見"一分鐘讀懂低功耗藍牙連接數據包"） 做個對比就可以知道BLEMTU 比較�。ú贿^新的BLE 標準MTU 已經大幅提升，詳見即將發表在VIEWTOOL BBS上的后續文章）。 ****************************************************************“************************* 以太網：1500 IEEE 802.3/802.2: 1492 X.25: 576 BLE: 23 => 這就是為什么WIFI 可以用于傳輸視頻，傳統藍牙(BT)可以傳輸音頻，而低功耗藍牙（BTLE 或者BLE）只能夠傳輸控制數據的原因了。 ****************************************************************************************** *MTU 交換命令：屬于ATT 命令 *MTU 交換過程：如下圖 MTU Exchange.png *MTU 兩個命令（“MTU 請求”及“MTU 響應”）詳解如下（見“4”）
2.關鍵字：Hollong BLE 偵聽儀，低功耗藍牙嗅探器,BLE 分析儀，BLE 數據抓取 Keyword: Hollong BLE Sniffer, BLE Data Analyzer，BLE Capture
3.抓取數據包的準備工作 * 硬件：一個BLE設備（從設備）及對應的主設備（如智能手機里面的相關應用程序，或者通用BLE 工具軟件）； 一臺HOLLONG BLE SNIFFER （Hollong BLE 偵聽儀） * 軟件：Hollong 藍牙4.0/4.1 BLE協議監控分析儀 軟件， 使用本軟件可以打開本文中的數據包附件，進而可以更加方便及更加全面地了解更多細節（包括最全面的數據及數據解析）

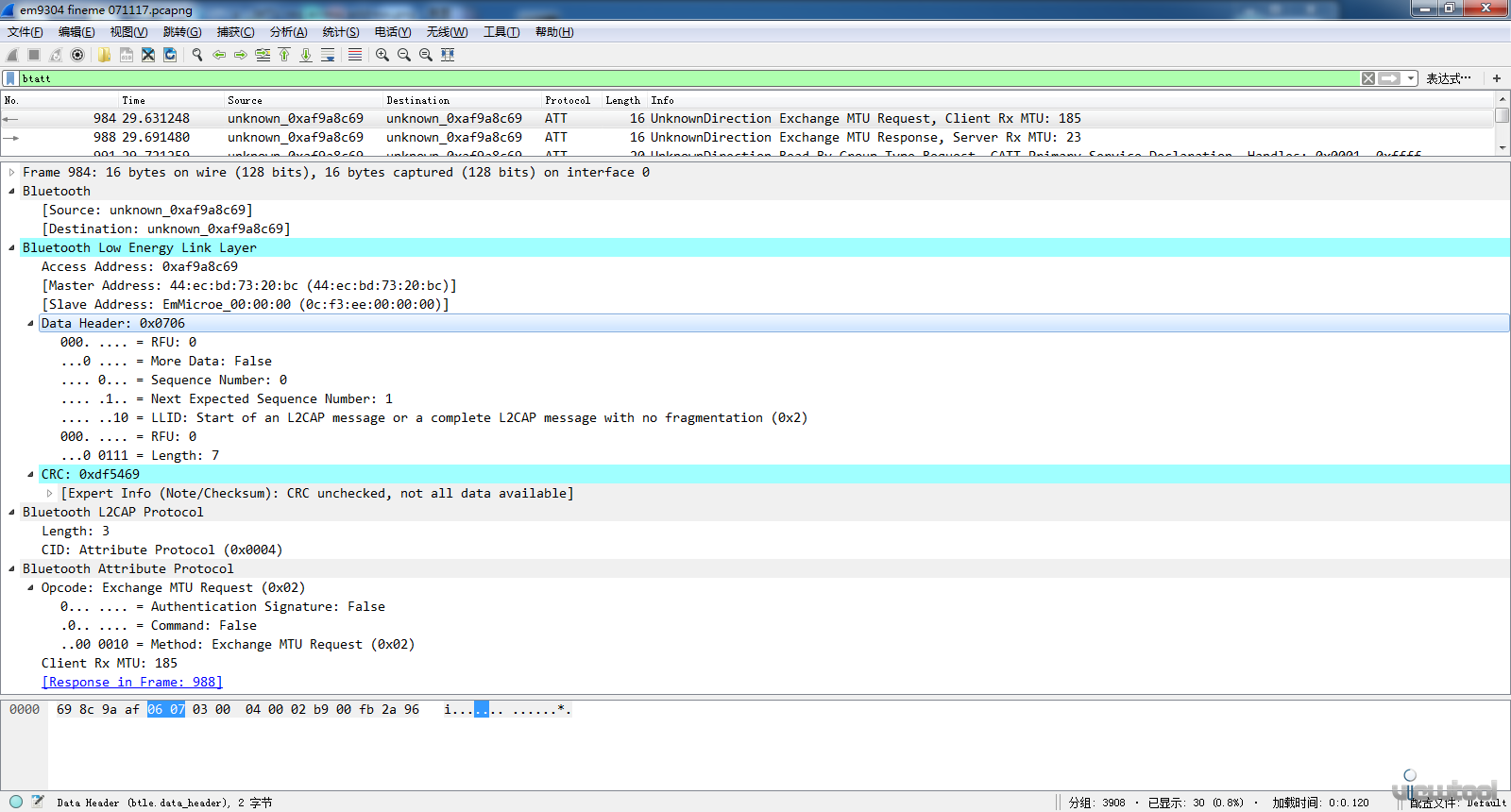

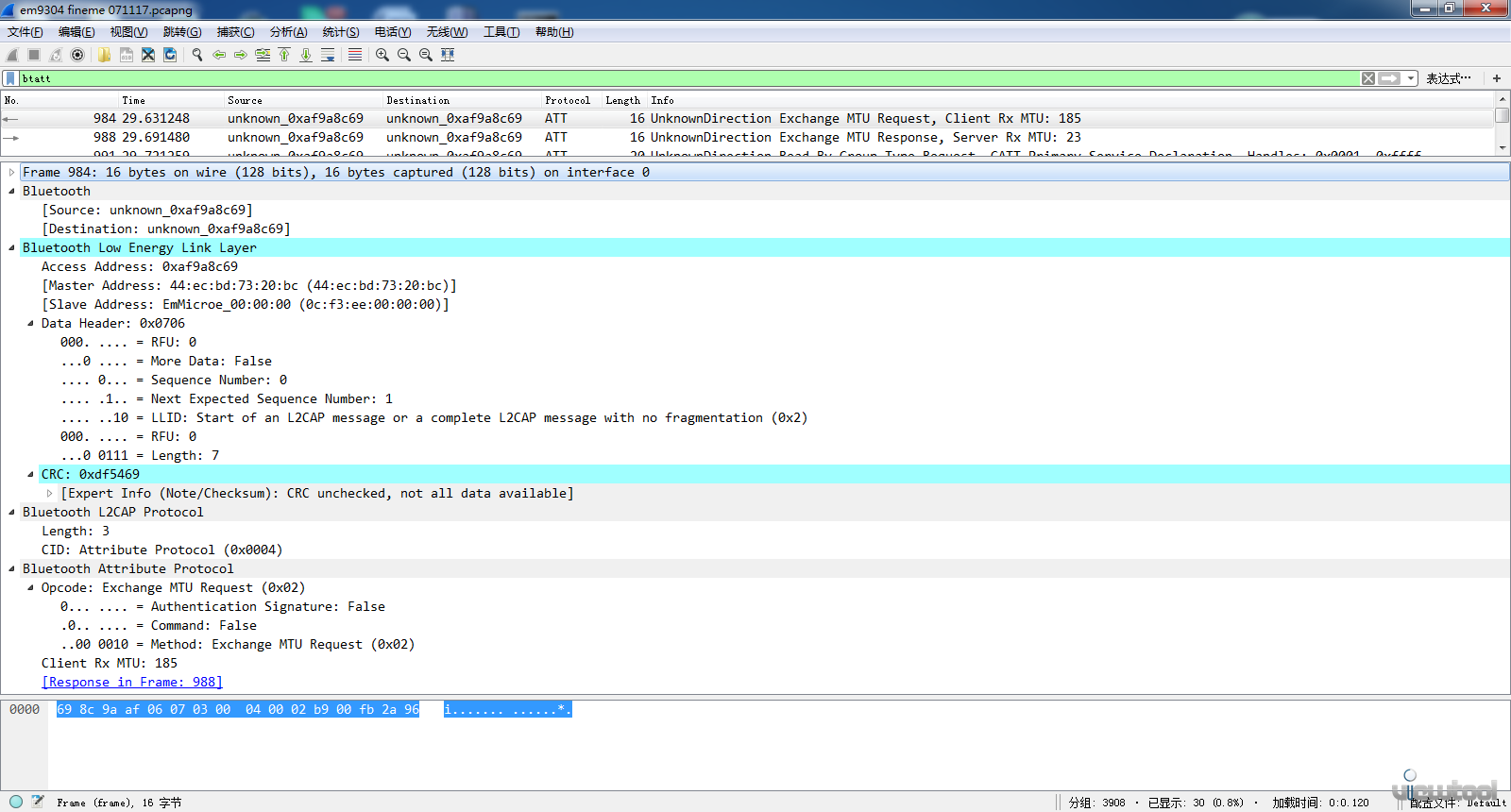

4. MTU 請求（REQEUST） 完整數據（以下關注藍色標注部分） MTU request complete.png 1) 存取地址 Access Address: 0xaf9a8c69 固定為4個字節，其值由連接請求數據包指定（詳見“一分鐘讀懂低功耗藍牙連接數據包”）
MTU req access address.png
2)頭信息 Data Header: 0x0706 000..... = RFU: 0 ...0 .... = More Data: False .... 0... = Sequence Number: 0 .... .1.. = Next Expected Sequence Number: 1 .... ..10 = LLID: Start of an L2CAP message or a complete L2CAP messagewith no fragmentation (0x2) 000. .... = RFU: 0 ...0 0111 = Length: 7 MTU req header info.png
3) L2CAP 長度 在BLE中，GAP,GATT,SMP都使用L2CAP 通道將命令及數據打包送到鏈路層（LINK LAYER)，L2CAP 打包過程中需要指定L2CAP的長度及通道號。 Length: 3 MTU req l2cap size .png
4)L2CAP 通道號（CID)：channel ID CID: Attribute Protocol (0x0004) MTU req l2cap channel ID.png
5) ATT 命令 標準發下： MTU REQUEST ATT FORMAT.png 實際數據包： Opcode: Exchange MTU Request (0x02) 0... .... = Authentication Signature: False .0.. .... = Command: False ..00 0010 = Method: Exchange MTU Request (0x02) MTU req l2cap opcode.png
6)MTU 值（請求的值） Client Rx MTU: 185 MTU req l2cap MTU value.png
7)CRC MTU req CRC.png

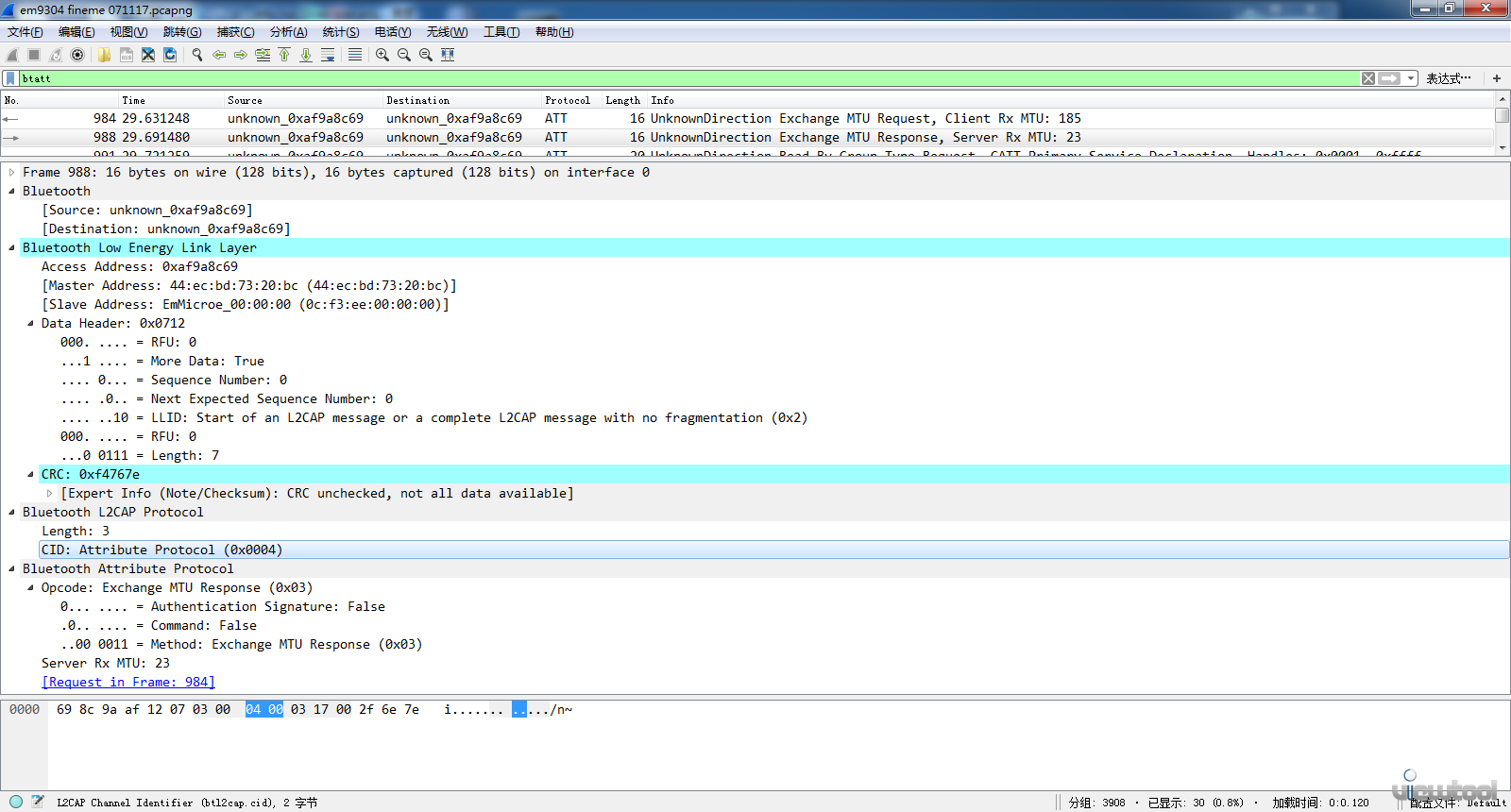

4. MTU 響應（RESPONSE） 完整數據包： mtu rsp complete.png 1） 存取地址 Access Address: 0xaf9a8c69 固定為4個字節，其值由連接請求數據包指定（詳見“一分鐘讀懂低功耗藍牙連接數據包”） mtu rsp access address.png
2. 頭信息 Data Header: 0x0712 000. .... =RFU: 0 ...1 .... = More Data: True .... 0... = Sequence Number: 0 .... .0.. = Next Expected Sequence Number: 0 .... ..10 = LLID: Start of an L2CAP message or a complete L2CAP messagewith no fragmentation (0x2) 000. .... = RFU: 0 ...0 0111 = Length: 7 mtu rsp header info.png
3. L2CAP 長度 解釋同（請求包）。 Length: 3 mtu rsp l2cap size.png
4. L2CAP 通道號 解釋同（請求包）。 CID: Attribute Protocol (0x0004) mtu rsp l2cap channel ID.png
5. ATT 命令 標準： MTU Response ATT FORMAT.png
實例： Opcode: Exchange MTU Response (0x03) 0... .... = Authentication Signature: False .0.. .... = Command: False ..00 0011 = Method: Exchange MTU Response (0x03) mtu rsp opcode.png
6） MTU 值 Server Rx MTU: 23 mtu rsp mtu value.png
7）CRC CRC: 0xf4767e [Expert Info (Note/Checksum): CRC unchecked, not all data available] mtu rsp crc.png 1 小時前 上傳下載附件 (114.56 KB)
下載完整抓取到的數據包： em9304 fineme 071117.zip
|
