發(fā)布時間: 2021-8-17 23:43

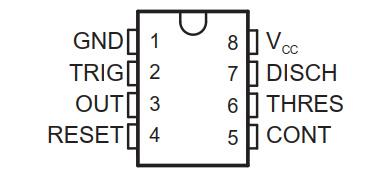

正文摘要:NE555是為8腳時基集成電路，只需簡單的電阻器、電容器，即可完成特定的振蕩延時作用。其延時范圍極廣，可由幾微秒至幾小時之久。其輸出端的供給電流大，可直接推動多種自動控制的負載。 gzh：天啟電子技術 |
xiaomada0532 發(fā)表于 2021-9-9 10:19 感謝指正！！！！ |
|
文中 當Vb>Va時，out輸出低電壓（0）。我們可以看到A1的“反相”和A2的“正相”是與三個等阻值的電阻相連，所以A1的b和A2的a分別是2Vcc/3和Vcc/3的恒定電壓值。 這里A1的“反相”和A2的“正相”有點問題，應該是高電平比較器A1的同向輸入端和低電平比較器A2的反向輸入端與三個等阻值電阻相連參考電平為2/3Vcc與1/3Vcc |
