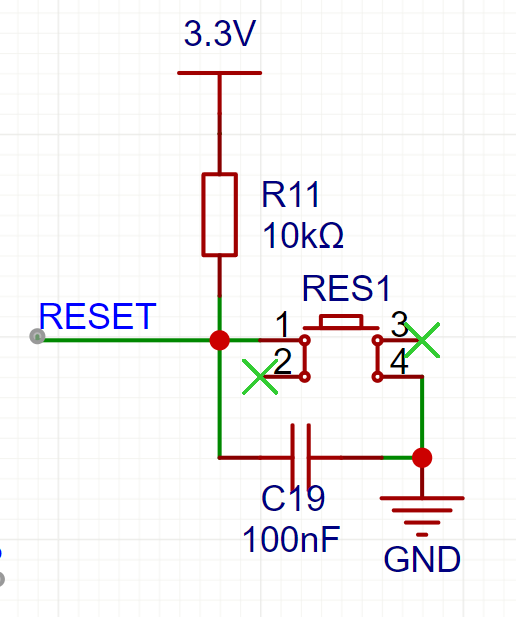

emmm,看了一眼博主botton那塊的設計，是不是應該把1腳和4腳接在一起啊（ps：4腳是GND，3腳是懸空的）。
1腳和3腳接按下去肯定是沒用啊。
望采納！
補充：你這個botton的原理圖有點怪怪的，建議再仔細查查，怎么3腳4腳、1腳2腳是連一起的。

"按照?qǐng)D示接法，但是復位鍵按下去沒用，反倒把中間的電阻短接后有用了"
只能是兩種情況，一是中間電阻的阻值賊大，一是按鍵開關壞或接觸電阻變的賊大。。

這顆電容不要串在這里

      無法復位有時候恐怕未必是復位電路本身的問題。還有一個可能是，單片機上電慢了，導致復位電路已經完成了復位動作后，單片機自身才到了工作電壓。

我懷疑你按鍵短路了

這個復位電路的設計是沒有問題的！
可能實際上復位的時候，RESET還沒有到所謂復位低電平就又上電恢復到高電平了！
如果手頭有萬用表話，測一下上電后RESET端的電壓能到3.3v嗎，按住RES1時電壓能到0v嗎？
沒有萬用表拿插件的led粗略試一下也行。

把PCB圖，或?qū)嵨镎掌�發一下吧

yyypp 發表于 2025-7-23 11:35
那我換小一些的電容可以嗎？換多小合適呢？

電容不是必須的，可以去掉。

把C19電容拆了，直接把按鍵兩端短接試試

你換個電阻試試，按鍵 控制變量法進行檢擦。3.3和rest不能直接連接，必須放個電阻

禮盒先生 發表于 2025-7-23 10:05
有沒有試過長按呢，
不能正常復位，這個大概率是電容的問題，可能是由于C19不能迅速將電荷放掉，當電源恢 ...

那我換小一些的電容可以嗎？換多小合適呢？

rundstedt 發表于 2025-7-23 09:51
原理圖沒問題，是你自己做的板子吧？漏電了。

是自己做的板子，請問我要怎么排查是哪里漏電了呢？

GlenXu 發表于 2025-7-23 10:20
沒問題，電阻或者按鍵虛焊了，特別是電阻，建議重新?lián)Q一個，量量阻值

我換了4.7KΩ的電阻，按了復位鍵還是沒用

沒問題，電阻或者按鍵虛焊了，特別是電阻，建議重新?lián)Q一個，量量阻值

有沒有試過長按呢，
不能正常復位，這個大概率是電容的問題，可能是由于C19不能迅速將電荷放掉，當電源恢復時，單片機不能上電自動復位，接10k和接4.7k電阻的區別是影響到低電平恢復到高電平的速度，接4.7k可能確實有改善，或許在電阻處并聯一個二極管才是較好的選擇。
關于RESET與3.3V能不能直接相連？這個不建議，這一種非常不靠譜的行為，假如隨便玩玩的話，不接電阻還不如讓按鈕和rst端直接連接，連電容都省了。

原理圖沒問題，是你自己做的板子吧？漏電了。
