光耦pc817應用電路引腳圖與pdf中文資料

作者:huqin   來源:不詳   點擊數:  更新時間:2008年01月08日   【字體:

pc817是常用的線性光藕,在各種要求比較精密的功能電路中常常被當作耦合器件,具有上下級電路完全隔離的作用,相互不產生影響。

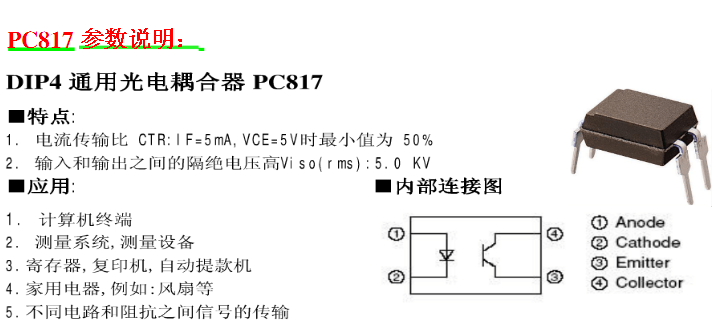

  光耦pc817引腳圖和內部電路圖


                     光耦pc817應用電路圖

當輸入端加電信號時,發光器發出光線,照射在受光器上,受光器接受光線后導通,產生光電流從輸出端輸出,從而實現了“電-光-電”的轉換。
普通光電耦合器只能傳輸數字信號(開關信號),不適合傳輸模擬信號。線性光電耦合器是一種新型的光電隔離器件,能夠傳輸連續變化的模擬電壓或電流信號,這樣隨著輸入信號的強弱變化會產生相應的光信號,從而使光敏晶體管的導通程度也不同,輸出的電壓或電流也隨之不同。

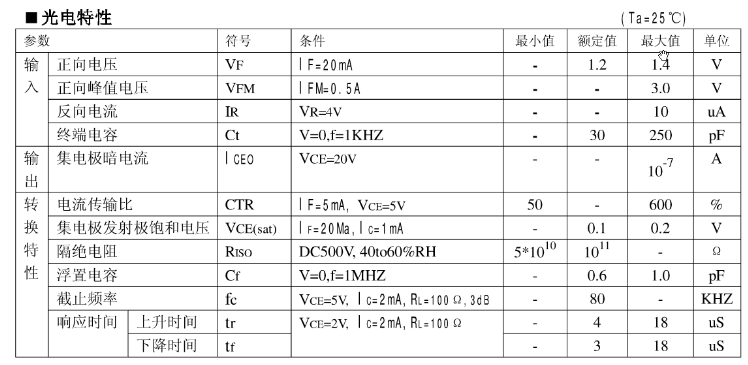

pc817的參數說明:

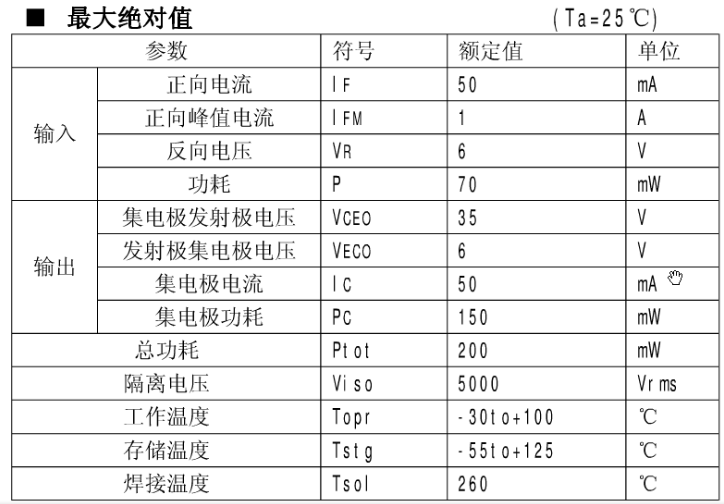

最大絕地值:



PC817光電耦合器不但可以起到反饋作用還可以起到隔離作用。

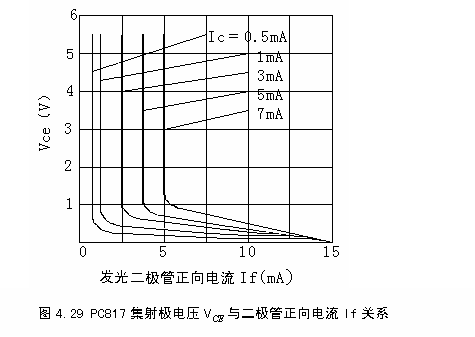

PC817集電極發射極電壓V 與發光二極管正向電流If關系

pc817 pdf中文資料下載:http://m.zg4o1577.cn/f/PC817cn.pdf
