74ls10是常用的三3輸入與非門電路，在數字電路和單片機系統中常用,這里介紹一下他的管腳圖以及功能等資料

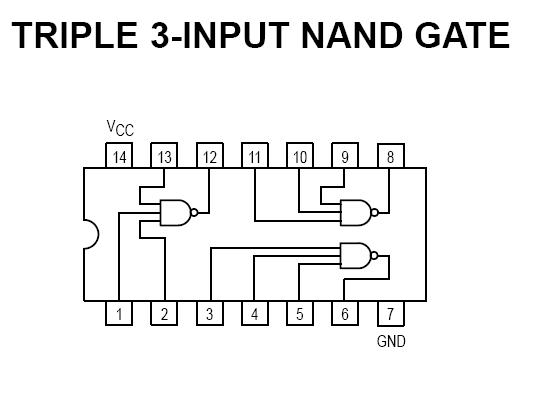

                                    74ls10引腳圖

74ls10可與7410 74LS10 CT4010 DG74LS10 SD74LS10 等芯片直接代換。

Vcc    1C  1Y  3C 3B  3A   3Y
┌┴—┴—┴—┴—┴—┴—┴┐
│14  13  12  11 10   9     8│
） │
│ 1    2   3    4    5     6    7│
└┬—┬—┬—┬—┬—┬—┬┘
  1A 1B   2A   2B  2C 2Y  GND
              74ls10功能表

這個與非門的邏輯功能是 Y = ABC
