pc817是很好用的光電耦合器,tl431是德州儀器開發的一個有良好的熱穩定性能的三端可調分流基準源,開關電源穩壓反饋通常都使用tl431與pc817.下面介紹一些關于這兩個器件的一些應用電路等中文資料。供大家參考.

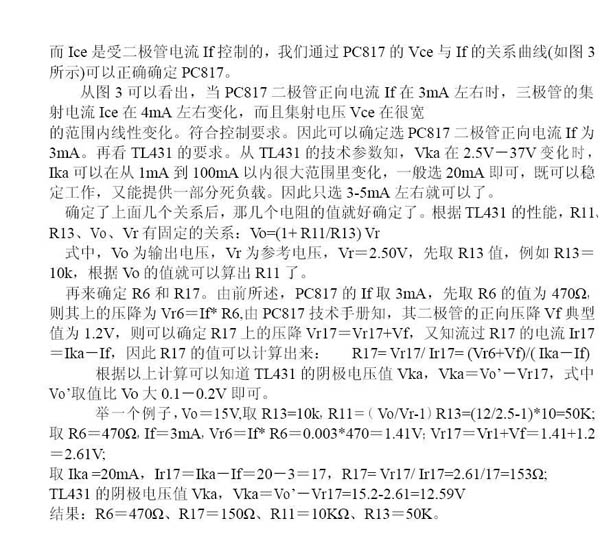

tl431，pc817應用電路
tl431 pdf 資料下載：http://www.alldatasheet.com/view.jsp?Searchword=tl431

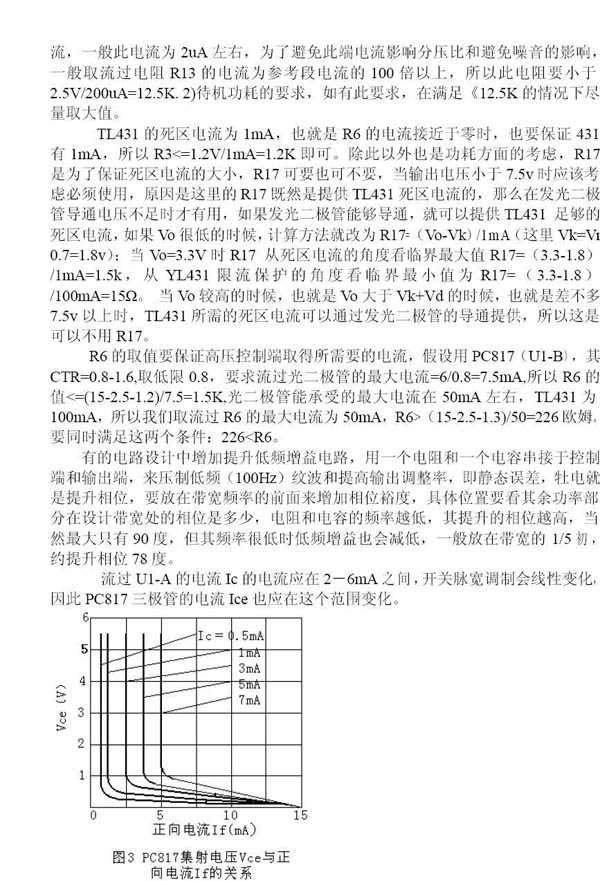

pc817內部功能框圖
PC817光電耦合器不但可以起到反饋作用還可以起到隔離作用

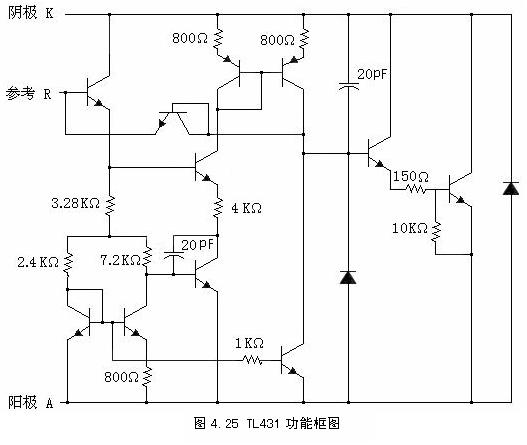

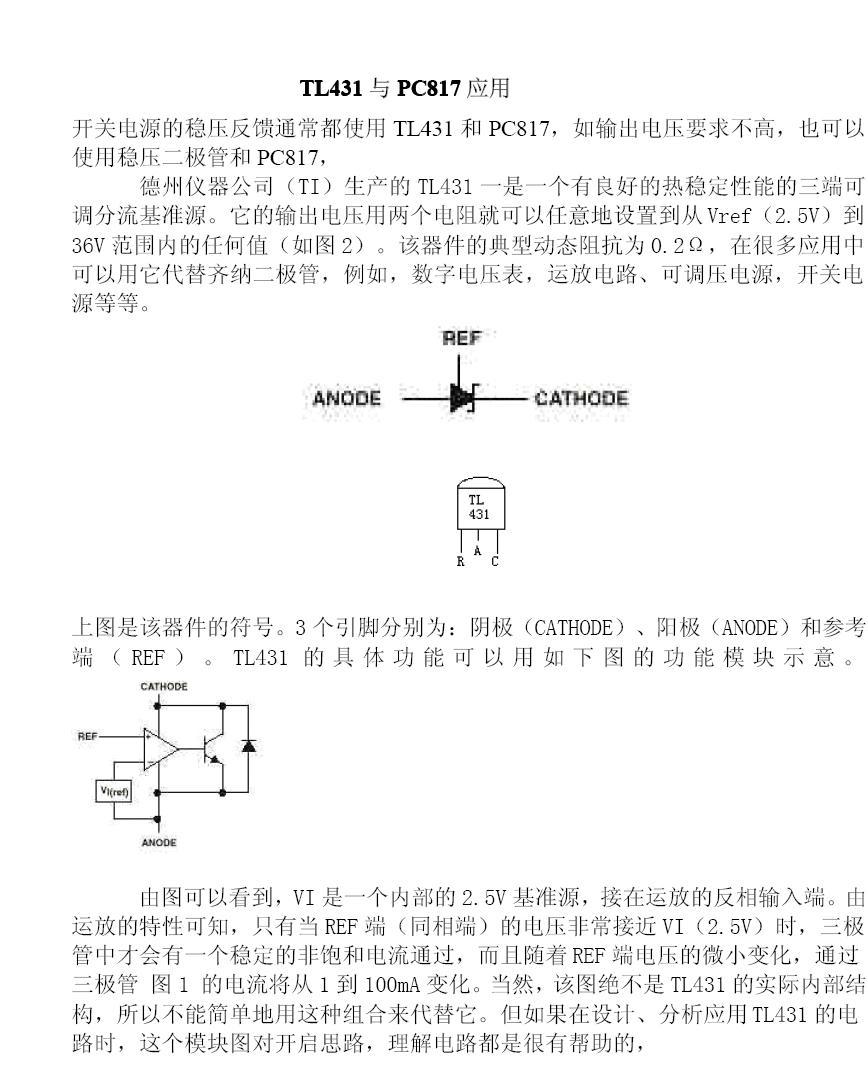

tl431內部功能框圖
TL431芯片體積小、基準電壓精密可調，輸出電流大等優點，所以可以用來制作多種穩壓器件。TL431參數:輸出電壓連續可調達36V，工作電流范圍寬達0．1～100mA，動態電阻典型值為0．22歐,輸出雜波低。其最大輸入電壓為37V，最大工作電流為150mA，內基準電壓為2.5V，輸出電壓范圍為2.5～30V

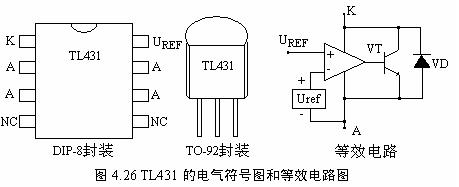

tl431引腳圖與管腳定義 -------------------------- tl431等效電路
