ide硬盤,sata硬盤,SCSI硬盤,接口類型及功能速度比較

作者:佚名   來源:不詳   點擊數:  更新時間:2008年02月16日   【字體:

硬盤接口類型與功能比較


      1.SCSI接口(提示:xSeries 擁有業界所有規格的SCSI硬盤)

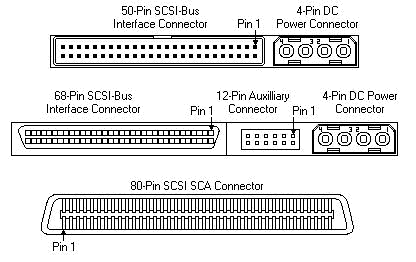

    SCSI英文全稱:Small Computer System Interface,它出現的原因主要是因為原來的IDE接口的硬盤轉速太慢,傳輸速率太低,因此高速的SCSI硬盤出現。其實SCSI并不是專為硬盤設計的,實際上它是一種總線型接口。由于獨立于系統總線工作,所以它的最大優勢在于其系統占用率極低,不過轉速快,傳輸率高的SCSI接口硬盤也有它的不足之處:價格高、安裝不便、還需要設置及其安裝驅動程序,因此這種接口的硬盤大多用于服務器等高端應用場合。它是使用一根50芯的扁平電纜,轉速在萬轉以上,不過隨著IDE技術的發展,如今IDE接口的硬盤在容量和速度上已與SCSI接口硬盤相差無幾,不久將來,它可能不會存在了。所有SCSI接口都使用下面3種連接器中的1種,如下圖所示:



      2. IDE接口:(提示:xSeries 擁有唯一一款120GB IDE硬盤)
    IDE的英文全稱為:Integrated Drive Electronics,是目前最主流的硬盤接口,包括光儲類的主要接口。它經過數年的發展變得很成熟、廉價、穩定。IDE接口使用一根40芯或80芯的扁平電纜連接硬盤與主板,每條線最多連接2個IDE設備(硬盤或者光儲)。早期的是用IDE多功能卡插在主板上,再連接IDE線,這功能卡已經淘汰;目前主板全部提供2個IDE接口,相比IDE多功能卡,它顯得價格便宜和易于安裝。IDE接口又分為UDMA/33,UDMA/66,UDMA/100,UDMA/133。1996年底,昆騰和英特爾公司宣布共同開發了Ultra DMA/33的新型EIDE接口,因其數據傳輸率為33MB/s,故稱UDMA/33,后面的UDMA/66,UDMA/100,UDMA/133命名同上。Ultra DMA把時鐘脈沖的上升和下降沿均用作選通信號,即每半個時鐘周期傳輸一次數據,這就使得最大外部傳輸速率從16.6MB/s倍增至33.3MB/s。另外,Ultra DMA采用總線控制方式,在硬盤上有直接內存通道控制器,可大大降低硬盤在讀寫時對CPU的占用率,可將對CPU的占用率從92%降至52%,這也是Ultra DMA的一個重要作用。當然,要實現Ultra DMA功能,還需要支持Ultra DMA規格的主板和相應的驅動程序。所有的IDE硬盤接口都使用相同的40針連接器,如下圖所示:

    3.SATA接口(提示:xSeries 擁有80GB和160GB兩款SATA硬盤)
    SATA的英文全稱是:Serial-ATA(串行),IDE系列屬于Parallel-ATA(并行),SATA是最近頒布的新標準,具有更快的外部接口傳輸速度,數據校驗措施更為完善,初步的傳輸速率已經達到了150MB/s,比IDE最高的UDMA/133還高不少。由于改用線路相互之間干擾較小的串行線路進行信號傳輸,因此相比原來的并行總線,SATA的工作頻率得意大大提升。雖然總線位寬較小,但SATA 1.0標準仍可達到150MB/s,未來的SATA 2.0/3.0更可提升到300以至600MB/s。并且S-ATA具有更簡潔方便的布局連線方式,在有限的機箱內,更有利于散熱,并且簡潔的連接方式,使內部電磁干擾降低很多。相信最后存在的是SATA接口,SCSI及IDE接口硬盤今后都會采用SATA接口標準。我們知道SATA接口與IDE硬盤接口不兼容,供電接口方式也不相同,下圖是與并行ATA的傳輸線比較:

      左邊是串行數據傳輸線,右邊是并行數據傳輸線

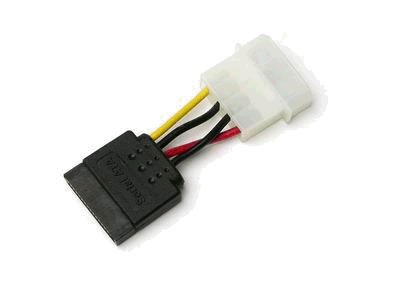

      電源的輸入接口也與原來的4pin電源不同,需要經過轉換。

      縱觀三種硬盤接口,PATA逐步被SATA取代已經是必然的趨勢,剩下的只是個時間問題。而SCSI因為其自身的優勢,恐怕地位一時間難以動搖。同時SCSI的倡導廠商也開始著手制定串行SCSI標準,或許到時候串行SCSI全面取代SCSI接口才是真正的大勢所趨。
