什么是rgb接口RGB模式

作者:佚名   來源:不詳   點擊數:  更新時間:2008年02月17日   【字體:

RGB是專業繪圖用的,不是專業顯卡看不出區別來,MPU接口方式:顯示數據寫入DDRAM,常用于靜止圖片顯示。下面我們來看看什么是rgb接口,
RGB接口方式:顯示數據不寫入DDRAM,直接寫屏,速度快,常用于顯示視頻或動畫用。
只有TFT模塊才有RGB接口。
MPU接口方式:LCD只有數據線,讀寫線,片選,復位。
RGB接口方式:LCD有數據線,行場掃描線,clk線。
最主要的區別是RGB接口需要行場掃描線,clk線。而MPU接口不需要。

RGB模式:大屏采用較多的模式,數據位傳輸也有6位,16位和18位之分。連線一般有:VSYNC,HSYNC
         ,DOTCLK,VLD,ENABLE,剩下就是數據線。它的優缺點正好和MCU模式相反。

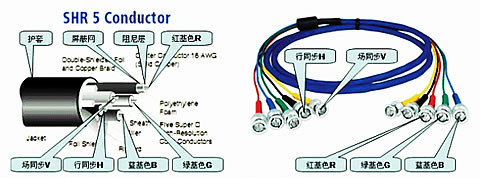

RGB接口
專業的顯示設備除了有 D15 接口外,還有 rgbhv 的 BNC 接口。



RGB的焊接方法

非常簡單一一即可,注意選用 75 歐的 BNC 頭。
D15轉RGBHV連接



RBGHV

D15

紅線的芯線

腳 1

紅線的屏蔽線

腳 6

綠線的芯線

腳 2

綠線的屏蔽線

腳 7

藍線的芯線

腳 3

藍線的屏蔽線

腳 8

黑線的芯線

腳 13

黑線的屏蔽線

腳 10

黃線的芯線

腳 14

黃線的屏蔽線

腳 11



D15 端殼與 10 、 6 、 7 、 8 連接起來形成共地
