____________________________________________

功能：反轉法循環掃描，通過數碼管顯示數據

時間：2010—7—18

____________________________________________


#include<reg52.h>

#define uchar unsigned char
#define uint  unsigned int

unsigned char const dofly[]=

                                                 {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,
                                                   0x77,0x7c,0x39,0x5e,0x79,0x71};    //0-F
uchar keyscan(void);
void delay(uint i);

void main()
{
        uchar key;
        P2=0x00;
        while(1)
        {
                key=keyscan();
                switch(key)
                {
                        case 0x7e:P0=dofly[0];break;    //0
                        case 0x7d:P0=dofly[1];break;    //1
                        case 0x7b:P0=dofly[2];break;    //2
                        case 0x77:P0=dofly[3];break;    //3
                        case 0xbe:P0=dofly[4];break;    //4
                        case 0xbd:P0=dofly[5];break;    //5
                        case 0xbb:P0=dofly[6];break;    //6
                        case 0xb7:P0=dofly[7];break;    //7
                        case 0xde:P0=dofly[8];break;    //8
                        case 0xdd:P0=dofly[9];break;    //9
                        case 0xdb:P0=dofly[10];break;    //a
                        case 0xd7:P0=dofly[11];break;    //b
                        case 0xee:P0=dofly[12];break;    //c
                        case 0xed:P0=dofly[13];break;    //d
                        case 0xeb:P0=dofly[14];break;    //e
                        case 0xe7:P0=dofly[15];break;    //f
                }
        }
}

uchar keyscan(void)
{
        uchar cord_h,cord_l;
        P3=0x0f;
        cord_h=P3&0x0f;
        if(cord_h!=0x0f)
        {
                delay(100);
                if(cord_h!=0x0f)
                {
                        cord_h=P3&0x0f;
                        P3=cord_h|0xf0;
                        cord_l=P3&0xf0;
                        return(cord_h+cord_l);
                }
        }

        return(0xff);
}

void delay(uint i)
{
        while(i--);
}



/*

解釋：

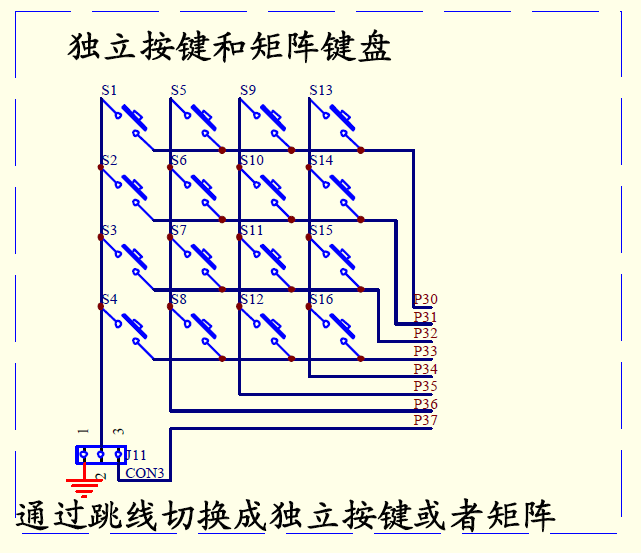

   矩陣鍵盤就是掃描檢測端口電平的高低來進行操作，P3的8個IO口可以做輸入也可作輸出，根據矩陣鍵盤的焊接方式，有8個接出端。16個按鍵，標一下號都有自己的坐標，掃描的時候分別掃描行和列，確定哪一行哪一列的那個按鍵被按下。行接低四位、列街高四位，IO口做輸出來用：P3=0x0f;行被置高電平，列低電平，首先進行行掃描；cord_h=P3&0x0f，cord_h=0000 1111&0000 1110=0000 1110；（假設第一行第一列的被按下，此時P3=0000 1110）再進行列掃描，首先重新為P3賦值，P3=0xf0，cord_l=P3&0xf0，cord_l=0111 0000&1111 0000=0111 0000；最后return(cord_h+cord_l==0111 1110)

*/
