這幾天研究了市場上常見的無線遙控開關，它們的無線部分大都是用２２６２－２２７２編碼實現，在網上找了些２２６２－２２７２軟解碼的資料，發現少的可憐，即使有實用性也不高，于是乎就有了這篇博客。

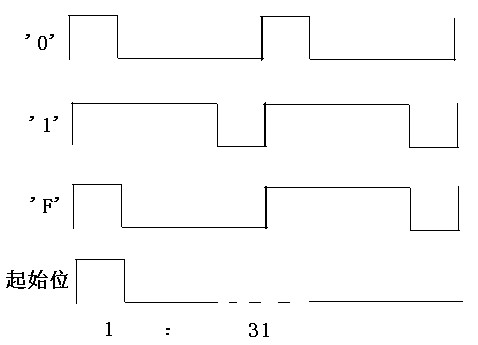

２２２６２頻率計算公式為Ｆ＝３２０００/Ｒｏｓ（ＫΩ）KHz，其中Ros為震蕩電阻，發送一位占用32個時鐘周期，其中起始位占用128時鐘周期。2262編碼格式如下圖：
‘F’只有地址為才有，數據位只有‘0’‘1’。
ｃｃ１１０１與ｓｔｃ單片機連接如下：
ＳＩ－Ｐ１．５；
ＳＯ－Ｐ１．６；
ＣＬＫ－Ｐ１．７；
ＣＳ－Ｐ３．４；
ＧＤＯ０－Ｐ４．２（ＣＣＰ０）；
ＧＤＯ２－Ｐ４．３（ＣＣＰ１）；
ｃｃ１１０１配置如下：
0x08,//0x0B, // FSCTRL1 Frequency synthesizer control.
0x00, // FSCTRL0 Frequency synthesizer control.
0x0c, // FREQ2 Frequency control word, high byte.
0x1d,//0xAA,//, // FREQ1 Frequency control word, middle byte.
0x89,//0x55,// // FREQ0 Frequency control word, low byte.
0xc6,//0x8A, //2d MDMCFG4 Modem configuration.
0x45,//0x01, //3B MDMCFG3 Modem configuration.
0xb2,//0x73, // MDMCFG2 Modem configuration.
0x02,//0xA2, // 22 MDMCFG1 Modem configuration.
0xF8, // MDMCFG0 Modem configuration.
0x00, // CHANNR Channel number.
0x40,//0x00, // DEVIATN Modem deviation setting (when FSK modulation is enabled).
0x56,//0xB6, // FREND1 Front end RX configuration.
0x11, //10 FREND0 Front end RX configuration.
0x18, // MCSM0 Main Radio Control State Machine configuration.
0x00,
//0x0f, //MCSM1
//0x30,
0x16,//0x1D, // FOCCFG Frequency Offset Compensation Configuration.
0x6c,//0x1C, // BSCFG Bit synchronization Configuration.
0x43,//0xC7, // AGCCTRL2 AGC control.
0x40,//0x00, // AGCCTRL1 AGC control.
0x93,//0xB2, // AGCCTRL0 AGC control.
0xe9,//0xEA, // FSCAL3 Frequency synthesizer calibration.
0x2A,//0x0A, // FSCAL2 Frequency synthesizer calibration.
0x00, // FSCAL1 Frequency synthesizer calibration.
0x1f, // FSCAL0 Frequency synthesizer calibration.
0x59, // FSTEST Frequency synthesizer calibration.
0x81,//0x88, // TEST2 Various test settings.
0x35,//0x31, // TEST1 Various test settings.
0x09, // TEST0 Various test settings.
0x09, // IOCFG2 GDO2 output pin configuration.
0x4d, // IOCFG0D GDO0 output pin configuration. Refer to SmartRF?Studio User Manual for detailed pseudo register explanation.
0x00, // PKTCTRL1 Packet automation control.
0x30, // 05 PKTCTRL0 Packet automation control.
0x00, // ADDR Device address.
0x2e, // PKTLEN Packet length.
這里配置異步接收速度大約為2.1K，根據CC1101手冊說明，異步接收時，其發送頻率的誤差應在設定接收頻率的1/8內，經測試表明，此設置完全可以接受震蕩電阻為475的2262編碼。
這里要說明一個問題，我也沒有找出原因，cc1101在接收2262編碼時，第一個起始位和第一個數據電平接收不到，大概會丟失132-140個震蕩周期，這個可以用一個cc1101和一個超再生接收模塊接收相同的數據在示波器上看出，但并不影響數據接收，因為一般2262編碼至少會發送4次以上。
GDO0在接收時為數據輸出，在發送時自動配置為數據輸入，將STC的ccp0上升沿和下降沿捕獲打開，并將ccp0跳轉至P4.2。
2262軟解碼的關鍵在于找到正確的起始位。使用定時器0資源，配置成16位向上計數器，初始值為0x0000。過程如下：ccp0第一次捕獲到上升沿時，啟動定時器計數，捕獲到下降沿時停止定時器并記錄下此時TH0和TL0的計數并重新啟動定時器，再一次捕獲到上升沿時停止定時器并記錄下TH0和TL0的值重啟定時器，此時已讀取到一個高電平和低電平的寬度了，然后比較，看低電平寬度是否為高電平寬度的30-33倍，如果是則可以認為是2262編碼的起始位，如果不是，則如此循環直到找到比例合適的。
找到起始位后，循環捕獲，至少捕獲兩個2262編碼周期，因為OOK/ASK方式太不穩定了，取兩次解碼比較如果相同才能認為是正確的。
假定捕獲完畢，到解碼過程了，注意到2262編碼規則，每位需要四個電平寬度來表示，其實可以不管是否為高電平或低電平，只需注意四個電平的比例規則：
‘0’1:3,1:3
‘1’3:1,3:1
‘F’1:3,3:1
還要注意一點，2262編碼中‘F’只能出現在地址碼中，如果在數據碼中出現了‘F’，則可認為解碼錯誤。
