單片機來連接led顯示器的設計是經常的事情，常用的有兩種方法一是接并口顯示，這種方法占用了大量的單片機端口資源，利用8279等芯片可以實現動態顯示，程序也容易寫，在某單片機并口需要連接很多設備的設計種不推薦使用，還有一種是利用單片機串口動態掃描的led顯示電路，本站 將一一介紹。
1.單片機串口led顯示電路
單片機并行I/O口數量總是有限的，有時并行口需作其他更重要的用途，一般也不會用數量眾多的并行I/O口專門用來驅動顯示電路，能否用80C51的串行通信口加上少量I/O及擴展芯片用于顯示電路呢？答案是肯定的。
80C51的串行通信口是一個功能強大的通信口，而且是相當好用的通信口，用于顯示驅動電路再合適不過了，下面我們就根據這種需要設計一個用兩個串行通信口線加上兩根普通I/O口，設計一個4位LED顯示電路。當然只要再加上兩根I/O口線即可輕易實現8位LED的顯示電路。

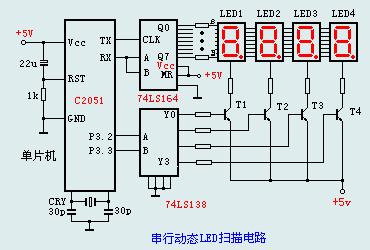

左圖是電原理圖，我們還是采用C2051單片機，同時用廉價易得的74LS164和74LS138作為擴展芯片74LS164是一個8位串入并出的移位寄存器，其此處的功能是將C2051串行通信口輸出的串行數據譯碼并在其并口線上輸出，從而驅動LED數碼管。74LS138是一個3-8譯碼器，它將單片機輸出的地址信號譯碼后動態驅動相應的LED。但74LS138電流驅動能力較小，為此，我們使用了未級驅動三極管2SA1015作為地址驅動。 將4只LED的段位都連在一起，它們的公共端則由74LS138分時選通，這樣任何一個時刻，都只有一位LED在點亮，也即動態掃描顯示方式，其優點在上一節中我們已經闡述。使用串行口進行LED通信，程序編寫相當簡單，用戶只需將需顯示的數據直接送串口發送緩沖器，等待串行中斷即可，看看下面的程序

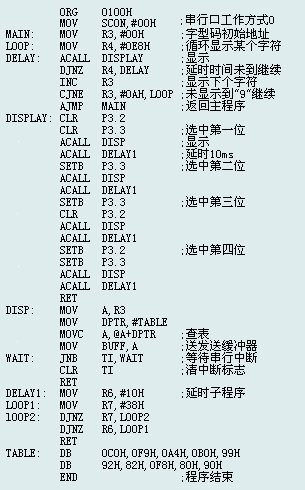

· 程序清單
---------------------------單片機led顯示電路2（并口）----------------------------------------------------------------------
下面還介紹了一種利用89C52單片機的一個并行口實現多個LED數碼管顯示的簡單方法，給出了利用此方法設計的多路LED顯示系統的硬件電路結構原理圖和軟件程序流程，同時給出了采用MCS－51匯編語言編寫的具體程序。
在單片機應用系統中，普遍使用成本低廉、配置靈活的數碼管（LED）做顯示器。常用的為4～8位八段LED數碼管顯示器，即需要4～8個LED數碼管。實現這種顯示的方法很多，但是，必須采用相應的措施才能實現多個LED的顯示。本文介紹了一種設計方法，利用該方法設計的多路LED數碼管顯示系統具有硬件設備簡單，可移植性好，成本低廉的特點，在各種儀表顯示系統中應用效果良好。
1 硬件電路

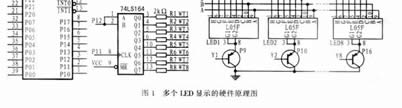

多位LED顯示時，常將所有位的段選線并聯在一起，由一個8位I／O口控制，而共陰極點或共陽極點分別由另一個8位I／O口控制；也可采用并行擴展口構成顯示電路，通常，需要擴展器件管腳的較多，價格較高。本文將介紹一種利用單片機的一個并行I／O口實現多個LED顯示的簡單方法，圖1所示是該電路的硬件原理圖。其中，74LS138是3線－8線譯碼器，74LS164是8位并行輸出門控串行輸入移位寄存器，LED采用L05F型共陰極數碼管。
顯示時，其顯示數據以串行方式從89C52的P12口輸出送往移位寄存器74LS164的A、B端，然后將變成的并行數據從輸出端Q0～Q7輸出，以控制開關管WT1～WT8的集電極，然后再將輸出的LED段選碼同時送往數碼管LED1～LED8。位選碼由89C52的P14～P16口輸出并經譯碼器74LS138送往開關管Y1～Y8的基極，以對數碼管LED1～LED8進行位選控制，這樣，8個數碼管便以100ms的時間間隔輪流顯示。由于人眼的殘留效應，這8個數碼管看上去幾乎是同時顯示。
2 軟件編程
該系統的軟件編程采用MCS－51系列單片機匯編語言完成，并把顯示程序作為一個子程序，從而使主程序?qū)ζ溥M(jìn)行方便的調用。圖2所示是其流程圖。具體的程序編碼如下：
3 結束語
該設計方法已多次應用于學生試驗單片機led顯示電路和多種儀器顯示系統中。只要將該顯示程序調入其它主程序中，即可完成顯示功能。經過多次使用證明：該方法可移植性好、實用性強。
