C8051F320具有25個I/O引腳，分別為P0、P1、P2、P3.0。為了能根據需要使用內部數字系統資源，必須利用數字交*開關將所用的資源映射到具體引腳上。分析如下：
如果沒有用到任何資源，那么所有25個引腳都可以作為正常的并行引腳使用，若用到數字資源，必須犧牲一部分并行口，將引腳提供給內部資源使用。假設有A、B、C三種資源，所需要的引腳數分別為2、1、3。
1、如果ABC都不用，那么可以正常使用P0、P1、P2以及P3.0
2、如果使用A資源，那么將會占用P0.0、P0.1，其余引腳照樣可以作為并行口用，但是被占用的口無法控制
3、如果同時使用ABC資源，則需要6個腳，故P0口只剩下P0.6、P0.7可用，其他口不受影響
以上只是大概意思，不精確。以下為詳細筆記。
一、寄存器
P0口有P0MDIN、P0MDOUT、P0SKIP三個控制寄存器，同理P1、P2都有，P3沒有SKIP
PxMDIN：設置對應并行端口是否作為模擬輸入，“0”表示模擬輸入。當任意引腳作為模擬輸入時，不能作為IO口受到控制
PxMDOUT：設置對應并行端口為漏極開路或推挽，“0”表示開漏。開漏時只能輸出低電平或高阻，若需要輸出高電平，需要另外加上拉電阻，其電流小于推挽。不過實測還沒感覺出開漏與推挽的區別，待查。
PxSKIP：用來保護特定的引腳不被內部資源使用。為“1”時，表示該引腳被跳過。本來內部數字資源是按照優先級列表按順序占用并行端口，如果某個腳你希望留下來自己用，那么可以設置為“1”，那么該腳必然不被占用，可以作為正常的IO口。
二、交*開關

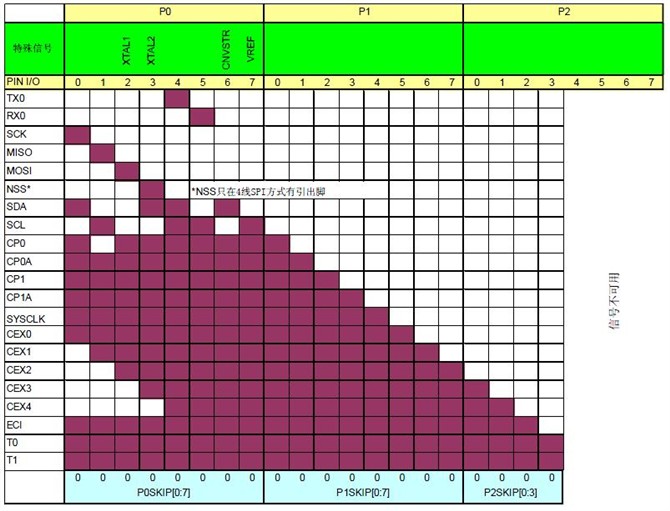

寄存器XBR0、XBR1用來分配引腳給內部數字資源，收到PxSKIP寄存器的影響，分配優先級見下圖：
三、實測細節
準備工作：1、P0口連接八個發光二極管，P1.0連接觸點開關，P1.1~P1.7連接7個發光二極管。
2、編程，首先令PxMDIN=FF，PxMDOUT=FF。再令PxSKIP=0，但P1.0例外，跳過，否則沒法測試
main函數的作用是開關控制所有的燈，按下全亮，松開全暗。
*XBR1的D6必須等于1，要不所有引腳全都不受控。
測試：1、XBR0=01，XBR1=40 UART I/O使能
結果：P0.4和P0.5燈滅，不受控制
分析：串行口的TX0固定在P0.4，RX0固定在P0.5
2、XBR0=02，XBR1=40 SPI I/O使能 （增強型串行外設接口）
結果：P0.0、P0.1、P0.2、P0.3燈滅，不受控制
分析：對應SCK MISO MOSI NSS信號
3、XBR0=04，XBR1=40 SMBus I/O使能 （雙向串行總線）
結果：P0.0、P0.1燈滅，不受控制
分析：對應SDA SCL
* XBR0=03 P0.0~P0.5 (1+2) XBR0=06 P0.0~P0.5(2+3) XBR0=07 P0口(1+2+3)
4、XBR0=08，XBR1=40 SYSCLK輸出使能
結果：P0.0常亮
分析：不清楚具體作用
5、XBR0=10/20/40/80，XBR1=40 分別為比較器0和比較器1的輸出使能/異步輸出使能
結果：P0.0常亮
分析：不清楚具體作用
* XBR0=F0 P0.0~P0.3全亮
* XBR0=F7 若P1SKIP=01 P0全滅 P1.1~P1.4常亮 剩余燈受控
若P1SKIP=03 P0全滅 P1.2~P1.5常亮 其余等受控
分析結果略，就是上面“寄存器”那段話
6、XBR0=0，XBR1=40~47 PCA（16位可編程計數器/定時器陣列） 外部計數輸入使能
結果：40等于沒有
46,47為保留功能，也等于沒有
41~45每次多一個引腳不受控制，即41時僅P0.0，45時從P0.0到P0.4全部失控
分析：5個腳對應PCA5個捕捉/比較模塊的IO線
7、XBR0=0，XBR1=48 50 60 分別為PCA T0 T1計數使能引腳能
結果：都是P0.0不受控制
分析：未驗證計數器如何使用，待研究。。
8、XBR0=0，XBR1=c0 弱上拉禁止
結果：毫無結果，不管開關也好，發光二極管也好，都不受影響
分析：學藝不精，還看不出問題。。。。
簡易結論：只要PxMDIN=FF，PxMDOUT隨便，PxSKIP=00，XBR0=00，XBR1=40，C8051F320基本功能的操作和51一模一樣
