 *   4*3矩陣按鍵讀寫函數
 *
 ********************************************************/
//按鍵讀寫程序

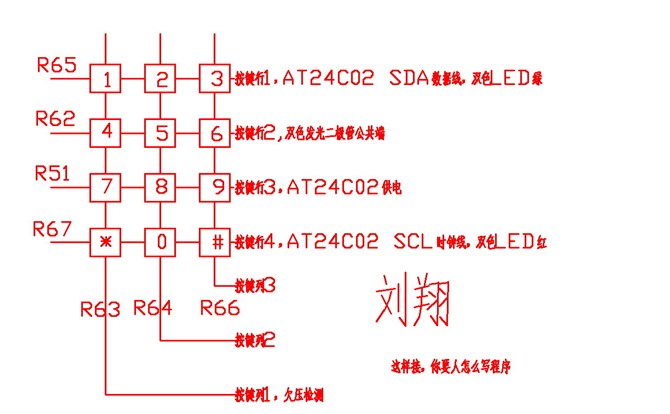

//行1 P65//行2 P62//行3 P51//行4 P67 P5:1 P6:257
//列1 P63//列2 P64//列3 P66
//按鍵解碼
//行4:0,1,2;行1:3,4,5;行3:6,7,8;行2:9,10,11;
//*0#   123   789   456
const uchar key_rel[]={0x0a,0x00,0x0b,0x01,0x02,
0x03,0x07,0x08,0x09,0x04,0x05,0x06};
void scan_key(void)
{uchar i;
keybuf=0xff;
get_bit=0;
/*方法一：行輸出，列輸入，影響AT24C02，led閃爍
//睡眠喚醒，欠壓檢測，聲光指示的端口方向不需改動
//行輸出0
//P5CR&=0x0d;//0000 1101初始化P5全為輸出口
P5CR=0xf0;
P6CR&=0x5b;//0101 1011
//列輸入1
P6CR|=0x58;//0101 1000/
//方法二：列輸出，行輸入，列1串10K，輸出不了低電平可能識別不了
//不會影響AT24C02，led指示，其它操作需要從新定義端口方向
//列輸出0
P6CR&=0xa7;//1010 0111
//行輸入1
P5CR|=0x02;//0000 0010
P6CR|=0xa4;//1010 1000*/
/*方法三：先使用方法二掃描列，最后列1單獨讀寫
//列1讀寫實驗
P5CR=0xf0;
P6CR&=0x5b;//0101 1011
//列輸入1
P6CR|=0x58;//0101 1000/
KH1=0;KH2=0;KH3=0;KH4=0;
if(KL1==0)keybuf=0x01;//列1有按鍵按下
while(KL1==0);
//列23，讀寫*/
//按鍵讀寫程序終結版，低電平掃行2，行全拉低
//行輸出0
P6CR&=0x5b;//0101 1011
//列輸入1
P6CR|=0x58;//0101 1000/
for(i=0;i<4;i++)
  {switch(i)
    {//無AT24C02操作盡量不開啟KH4給AT24C02供電
    case 0:KH1=1;KH2=1;KH3=1;KH4=0;break;//掃描行四
    case 1:KH1=0;KH2=1;KH3=1;KH4=0;break;//掃描行一
    case 2:KH1=1;KH2=1;KH3=0;KH4=0;break;//掃描行三
    //最后掃描紅綠LED公共端，全部拉低，全掃描無LED點亮
    case 3:KH1=0;KH2=0;KH3=0;KH4=0;break;//掃描行二
    }
  delay(200);
  if(KL1==0){keybuf=0x00;get_bit=1;break;}
  if(KL2==0){keybuf=0x01;get_bit=1;break;}
  if(KL3==0){keybuf=0x02;get_bit=1;break;}
  }
if(get_bit==1)//獲取按鍵值
  {get_bit=0;
  //延時去除抖動
  //delay(250);//
  //掃描狀態已經保存
  switch(keybuf)
    {case 0x00:if(KL1==0)get_bit=1;;break;
    case 0x01:if(KL2==0)get_bit=1;;break;
    case 0x02:if(KL3==0)get_bit=1;;break;
    default:keybuf=0xff;
    }
  if(get_bit==1)
    {keybuf=i+i+i+keybuf;//解碼按鍵
    i=key_rel[keybuf];//解碼按鍵
    keybuf=i;//獲取按鍵值
    //按鍵聲光指示
    buzzer();
    //等待按鍵彈起
    KH1=0;KH2=0;KH3=0;KH4=0;
    delay(80);
    while((KL1&&KL2&&KL3)==0);
    }
  else keybuf=0xff;
  }
else keybuf=0xff;//無效按鍵
//行2讀寫無效分析
//TCC引腳下CONT指令0x0*
}
/********************************************************
 *
 *   END  key_scan
 *
 ********************************************************/
