功能說明：

16X2 的字符型LCD顯示“LCD TEST OK”

電路說明：

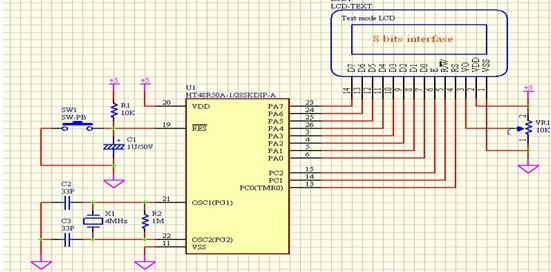

        電路圖如下圖所示：


     HT48R50A-1 的端口A接到字符型LCD的D0-D7（數據總線），使用字符型LCD的8位數據接口。

        將HT48R50A-1的PC1接到LCD的讀/寫引腳。當LCD的讀/寫引腳為高電平時，表示將從LCD內部讀取數據，當LCD的讀/寫引腳為低電平時，表示將數據寫入LCD中。

        將HT48R50A-1的PC2接到LCD的E引腳。當LCD的E引腳為高電平時，LCD的D0-D7引腳上的數據將會被寫入LCD中，平時LCD的E引腳保持在低電平。

        將HT48R50A-1的PC0接到LCD的RS引腳。當LCD的RS引腳為低電平并對LCD做讀寫操作時，可以把LCD的指令寫入LCD的指令寄存器，若對LCD做讀寫操作，可以讀取LCD的忙標志位及地址計數器。LCD的忙標志位為1位，地址計數器為7位，合計8位。當LCD的RS引腳為高電平時，可以對LCD的數據寄存器做讀/寫操作。

        將字符型LCD的CO引腳接到GND。VO引腳是字符型LCD的亮度調整電壓輸入引腳，通常VO引腳接地時字符型LCD上的字符最清晰，也可以把VO引腳接一個可變電阻作為字符型LCD的對比度調整。

完整版本的程序源碼下載地址: http://m.zg4o1577.cn/f/htlcd.rar ,以下列出main.c文件：


#include "HT46F49E.H"



#define lcd_en    _pc1

#define lcd_rs    _pc0

#define lcd_date   _pa



unsigned char table1[]="LCD 1602";

unsigned char table2[]="TEST IS OK!";

unsigned char num;

void delayms(unsigned int n)//ms 延時

{

    while(n>0)

    {

        _delay(984);

        n--;

    }

}



void write_com(unsigned char com)// 寫命令

{

    lcd_rs=0;//lcdrs=0 ，選擇寫命令模式

    delayms(5);

    lcd_date=com;// 命令字送到數據總線

    delayms(5);

    lcd_en=1;//lcden=1 ，使能，init初始化中已經置低

    delayms(5);

    lcd_en=0;

}



void write_date(unsigned char date)// 寫數據

{

    lcd_rs=1;

    delayms(5);

    lcd_date=date;

    delayms(5);

    lcd_en=1;

    delayms(5);

    lcd_en=0;

}



void lcd_init()

{

    write_com(0x38);

    delayms(2);

    write_com(0x0c);

    delayms(2);

    write_com(0x06);

    deleyms(2);

    write_com(0x01);

    delayms(2);

}



void main()

{

    lcd_init();

    write_com(0x80);

    for(num=0;num<8;num++)

    {

        write_date(table1[num]);

        delayms(2);

    }

    write_com(0x80+0x40);

    for(num=0;num<11;num++)

    {

        write_date(table[num]);

        delayms(2);

    }

    while(1);

}
