前段時間在出去買東西的時候經過一個廢品收購站，看到一位阿姨正在從一臺什么機器上面拆零件。具體是什么機器我也不認識，我突然看到她拆下來一個圓圓的東西，走進一看原來是一個電機，有四根線，我當時想肯定是一個步進電機。雖然年份久遠但是質量看起來還不錯，我當時就很喜歡。問阿姨這個多少錢我想買下來。阿姨說十塊錢，一分也不能少。沒有辦法我就發十塊錢買下這個“鐵塊子“！由于時間的關系一直沒有機會折騰。今天有點時間所以就拿出來研究一下。

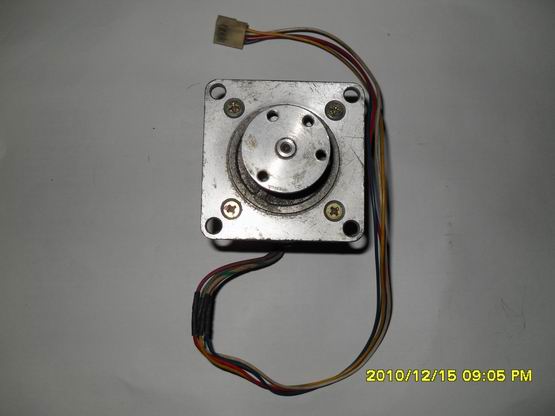

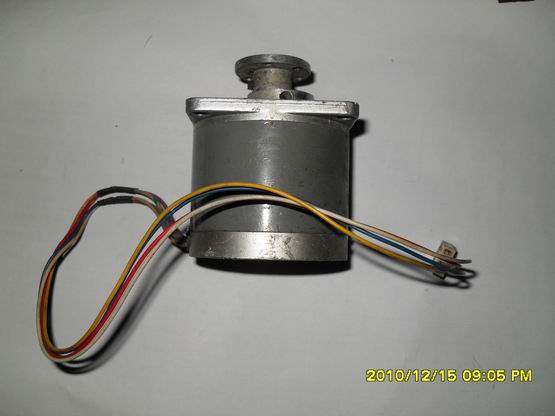

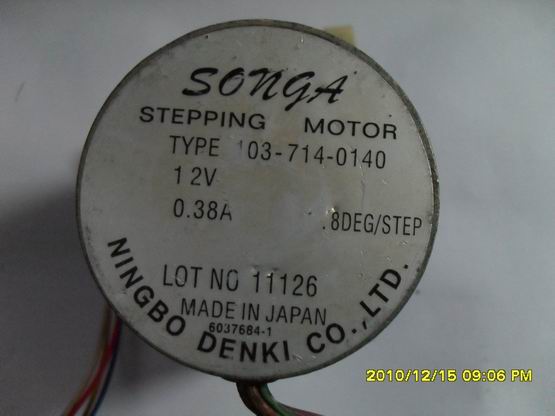

經過測量這是一個兩項四線的步進電機，步進角為1.8度。有兩種工作方式。一種是4拍的方式，一種是8拍的方式，4拍方式的時序如下：

a~ 和b~ 表示反向電流。

ab     － a~b     －     a~b~     －     ab~       為一個轉向。
ab     －     ab~     －     a~b~     －     a~b      為反向。

8拍方式的時序如下：

A       B      C    D     E     F     G        H（時序）

A       1     1     0     0     0     0     0     1
A-      0     0     0     1     1     1     0     0
B       0     1     1     1     0     0     0     0
B-      0     0     0     0     0     1     1     1

我這里用的是8拍的方式。程序：

/***
*******************************************************************
**程序功能:
**芯片型號:STC11F16XE
**晶振頻率:22.1184M
**編寫日期:2010年10月日
**編寫人員:wang       QQ:349259818    Email:hongfadg@163.com
**備注說明:
*******************************************************************/
//以下為所需的頭文件
//#include<absacc.h>
//#include<string.h>
//#include<stdio.h>
//#include <INTRINS.H>
#include <reg52.H>
//定義關鍵字方便使用
#define uchar unsigned char
#define uint  unsigned int
#define ulong unsigned long
/*
sbit p10=P1^0;//第一組電機
sbit p11=P1^1;
sbit p12=P1^2;//第一組使能
sbit p13=P1^3;//第二組電機
sbit p14=P1^4;
sbit p15=P1^5;//第二組使能
*/
uchar step[]={0x25,0x2d,0x2c,0x2e,0x26,0x36,0x34,0x35};//時序參數表
/*              延時函數
*******************************************************************
**函數原型: void delay(void)
**函數功能:延時函數
**輸入?yún)��?shù):無
**輸出參數:無
**備注說明:
*******************************************************************/
 void delay(void)

{
    unsigned char a,b,c;
    for(c=18;c>0;c--)
        for(b=19;b>0;b--)
            for(a=23;a>0;a--);
}

 /*                 主函數
*******************************************************************
**函數原型:main()
**函數功能:
**輸入?yún)��?shù):無
**輸出參數:無
**備注說明:完成程序的主要功能
*******************************************************************/
main()
{
 unsigned char c;
 while(1)   //主循環
  {
    for(c=0;c<8;c++)
    {

    P1=step[c];  //電機驅動
    delay();  //延時
    }

  }

}

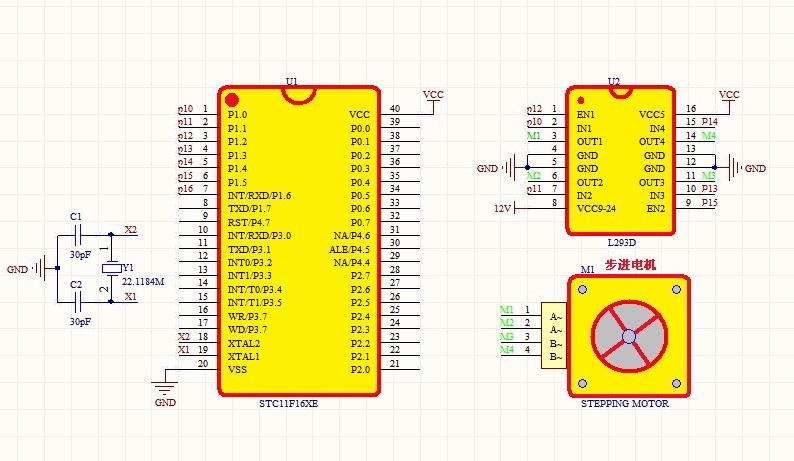

電路圖：

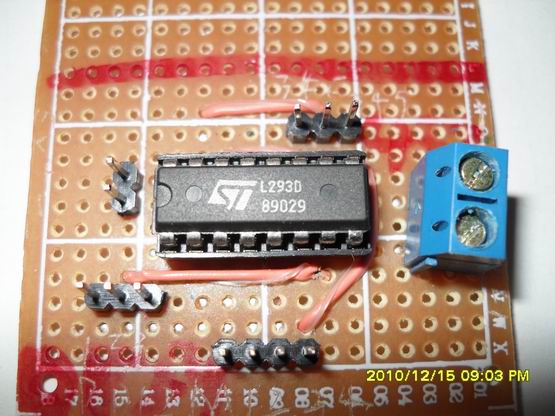

步進電機驅動板

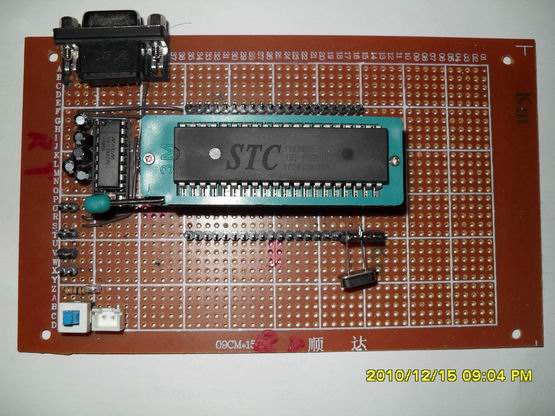

控制板

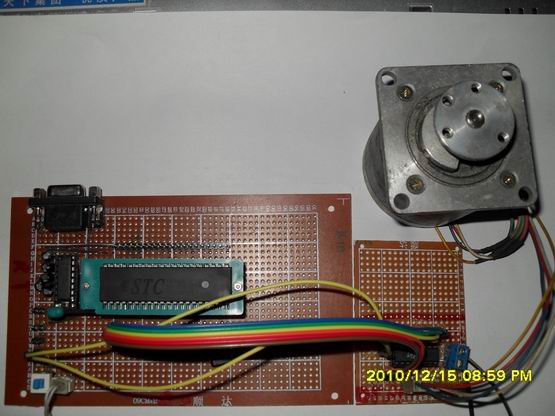

組裝整體
