暑假在學校準備比賽的時候，因?yàn)樽约簺]有ISP下載線，無法把程序下載到AT的單片機上。STC的比較方便，拿個電平轉換芯片MAX232接上去就可以用串口下載，這里就不詳細講工作原理了。下面主要說一下AT單片機的串口ISP下載線制作。
先說一下兩種單片機下載程序是要用到的引腳：
STC的下載引腳為P3.0、P3.1，也就是RXD和TXD；
Atmel的下載引腳為P1.5、P1.6和P1.7，其次還要在上電后，把RST引腳的電平拉高才能進行下載。
為了在一塊板上兼容兩種品牌單片機的下載，所以設計時要考慮引腳復用帶來的后果，本來想用CD40xx系列的模擬開關進行自動切換下載線，但是實驗室只有4051，這是八選一的模擬開關，我并不需要八個通道，而是需要兩個通道、三路并行的4053。最后只好用最原始的撥碼開關，進行手工切換下載。
下面是下載板的原理圖（部分）：
由上面原理圖可以看出，用了兩個五位的撥碼開關，一個是控制RS232串口和MAX232芯片之間的通信連接，另外一個是控制MAX232和單片機之間的連接。另外在復位開關上并聯了一個自鎖開關，目的是下載AT單片機是可以鎖住RST引腳為電平的狀態，以保證正常下載程序。
使用時，如果是下載STC系列的單片機，只要把兩個撥碼的一、二路撥為開，三、四、五路為關的狀態即可，如果為AT系列單片機，只要反過來就可以。STC的下載工具為STC-ISP，AT的則為Atmel ISP2，兩種下載工具均為最常用的，可以很容易在網上下載到。
在此還要說明一點，本電路是基于RS232串口直接連接到電平轉換芯片進行下載的，如果是使用了市面上那些廉價USB轉串口線連接到這個電路，下載Atmel的單片機，速度會很慢很慢，甚至不能下載（STC的單片機不存在這個問題）。這是由USB轉串口線內部的轉換芯片決定的，如果是質量好的轉換線轉換不會出現上述問題。電腦沒有串口的同學在做這個下載線的時候需要注意一下了哦。
PCB圖：
這個PCB圖的串口插座是公口的，并且線序比較特殊；而上面原理圖的串口是通用母口，可以直接使用常見的線纜，注意區分。
排阻的位置也加了八位的撥碼開關，那是因?yàn)槲矣袝r(shí)需要用到P0腳的高阻態。

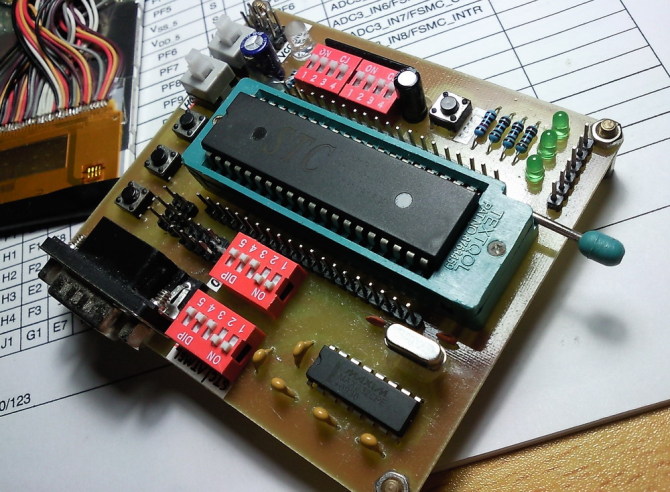

再貼上做成成品的板子：
這塊板子是兩個多月之前設計的了，那時在學Altium designer、51單片機，還有模電等等，所有東西都是剛剛接觸，因此在設計上存在很多不足。現在把它發上來主要想說明一下AT的單片機也是通過串口直接下載程序的，網上有不少人說只能通過專門的下載線下載程序，我現在是辟謠~·呵呵。相信有一定基礎的同學應該可以看出上面兩個撥碼開關那部分電路，是可以簡化的，嘿嘿~~被人看穿啦~~~
關于這個下載線的制作就說到這里了，以后有時間再把我省賽的作品以及最近的新作發上來吧。另一種下載線的制作請參考：http://m.zg4o1577.cn/mcu/585.html ， 我現在已經不用51單片機了，轉向基于ARM Cortex-M3核心的STM32，上面的電路就不再花時間去優化了。如果對這下載線有興趣的同學可以找我討論討論，或者有什么更好想法，記得和我分享一下哦。
