1．      實驗任務

利用AT89S51單片機的T0、T1的定時計數器功能，來完成對輸入的信號進行頻率計數，計數的頻率結果通過8位動態數碼管顯示出來。要求能夠對0－250KHZ的信號頻率進行準確計數，計數誤差不超過±1HZ。

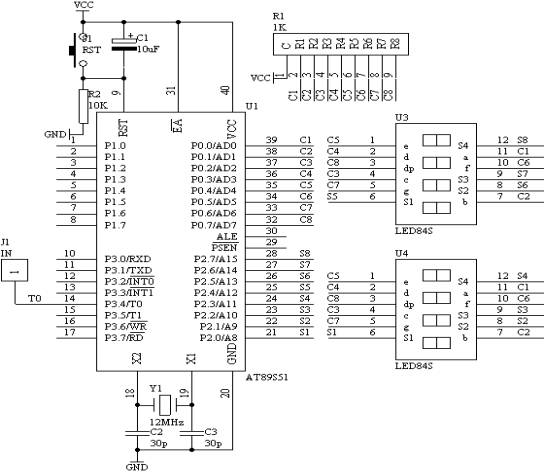

2．      電路原理圖

圖4.31.1



3．      系統板上硬件連線

（1）．            把“單片機系統”區域中的P0.0－P0.7與“動態數碼顯示”區域中的ABCDEFGH端口用8芯排線連接。

（2）．            把“單片機系統”區域中的P2.0－P2.7與“動態數碼顯示”區域中的S1S2S3S4S5S6S7S8端口用8芯排線連接。

（3）．            把“單片機系統”區域中的P3.4（T0）端子用導線連接到“頻率產生器”區域中的WAVE端子上。

4．      程序設計內容

（1）．            定時/計數器T0和T1的工作方式設置，由圖可知，T0是工作在計數狀態下，對輸入的頻率信號進行計數，但對工作在計數狀態下的T0，最大計數值為f_OSC/24，由于f_OSC＝12MHz，因此：T0的最大計數頻率為250KHz。對于頻率的概念就是在一秒只數脈沖的個數，即為頻率值。所以T1工作在定時狀態下，每定時1秒中到，就停止T0的計數，而從T0的計數單元中讀取計數的數值，然后進行數據處理。送到數碼管顯示出來。

（2）．            T1工作在定時狀態下，最大定時時間為65ms，達不到1秒的定時，所以采用定時50ms，共定時20次，即可完成1秒的定時功能。

5．      C語言源程序

#include <AT89X52.H>

unsigned char code dispbit[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};

unsigned char code dispcode[]={0x3f,0x06,0x5b,0x4f,0x66,

                               0x6d,0x7d,0x07,0x7f,0x6f,0x00,0x40};

unsigned char dispbuf[8]={0,0,0,0,0,0,10,10};

unsigned char temp[8];

unsigned char dispcount;

unsigned char T0count;

unsigned char timecount;

bit flag;

unsigned long x;

void main(void)

{

  unsigned char i;

  TMOD=0x15;

  TH0=0;

  TL0=0;

  TH1=(65536-4000)/256;

  TL1=(65536-4000)%6;

  TR1=1;

  TR0=1;

  ET0=1;

  ET1=1;

  EA=1;

  while(1)

   {

     if(flag==1)

       {

         flag=0;

         x=T0count*65536+TH0*256+TL0;

         for(i=0;i<8;i++)

           {

             temp[i]=0;

           }

         i=0;

         while(x/10)

           {

             temp[i]=x;

             x=x/10;

             i++;

           }

         temp[i]=x;

         for(i=0;i<6;i++)

           {

             dispbuf[i]=temp[i];

           }

         timecount=0;

         T0count=0;

         TH0=0;

         TL0=0;

         TR0=1;

       }

   }

}

void t0(void) interrupt 1 using 0

{

  T0count++;

}

void t1(void) interrupt 3 using 0

{

  TH1=(65536-4000)/256;

  TL1=(65536-4000)%6;

  timecount++;

  if(timecount==250)

    {

      TR0=0;

      timecount=0;

      flag=1;

    }

  P0=dispcode[dispbuf[dispcount]];

  P2=dispbit[dispcount];

  dispcount++;

  if(dispcount==8)

    {

      dispcount=0;

    }

}
