搬運原作之一—DIY PL2303轉串口

作者:萬致遠   來源:本站原創   點擊數:  更新時間:2012年10月17日   【字體:

現在這個鼻涕串口還在我的實驗臺上工作的好好的。沒有任何不穩定現象喲~

上電路圖(萬致遠FIX VER):

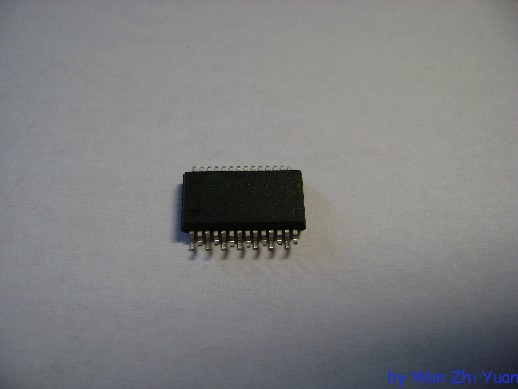

首先上PL2303,要經過特殊處理喲。注意引腳……畢竟SSOP28 0.6MM的腳距太難操作,我只好這樣了,F在掰彎一邊了……

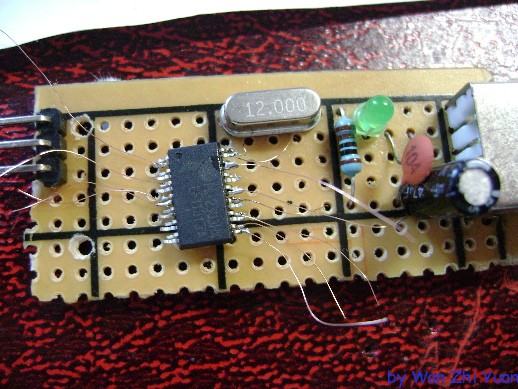

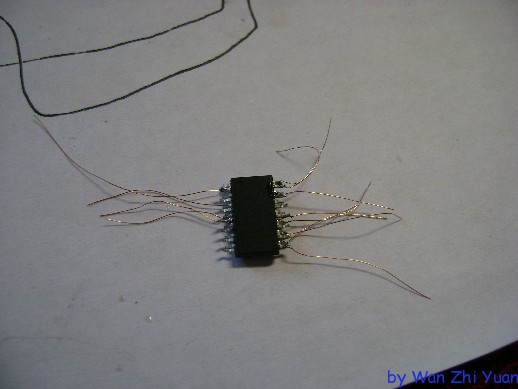

這個其實已經掰完,飛線+內部連線了。畢竟有一部分GND腳是連在一起的……

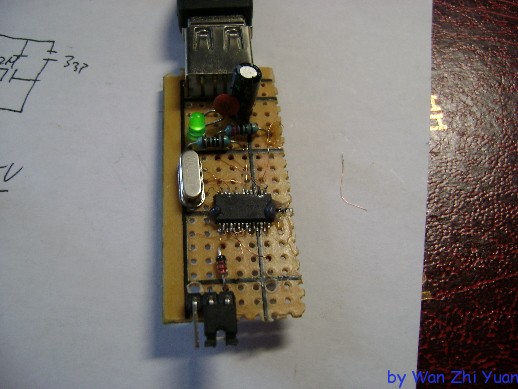

上已經焊好部分元件的洞洞板比劃位置。那幾個大洞是因為搞錯了USB方向導致的……

現在所以飛線已經焊接。檢查“無誤”后通電……這里一定要檢查VBUS和GND/D+/D-是否短路,如果短路可能有燒毀南橋(或MCH)的危險!

結果是識別不出。后來發現D+要2.2K上拉到3.3V才能啟動枚舉過程,于是掰開VO 3V3飛線。

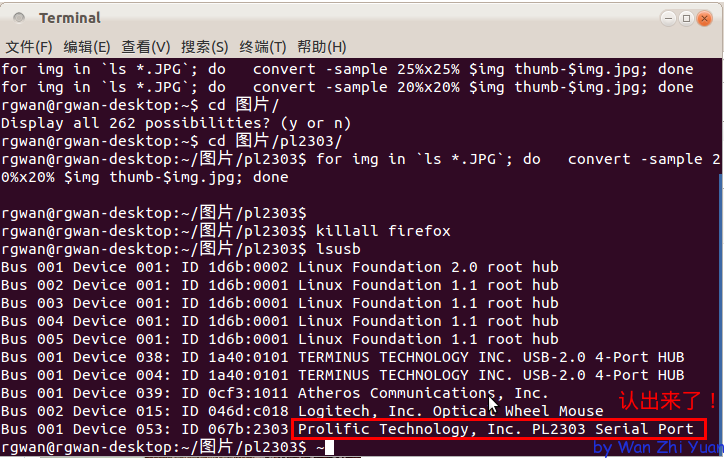

已經飛完了2.2k的電阻,現在電腦已經識別出來:

給BYET HOST的免費數據庫跪了Orz,不帶這樣不穩定的!

然后剩下的就是打膠了:

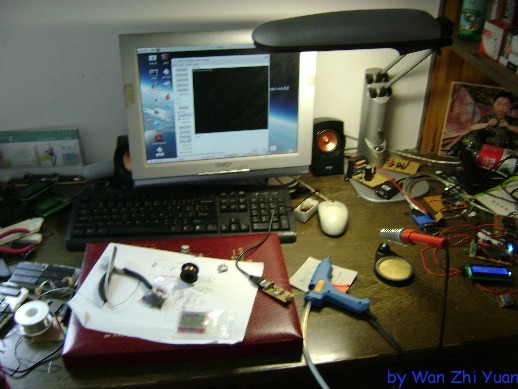

給整個工作臺一張

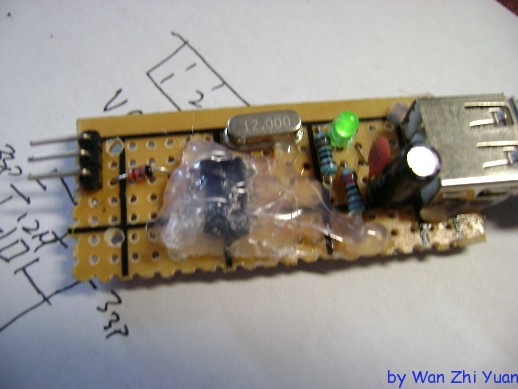

打好一半的正面

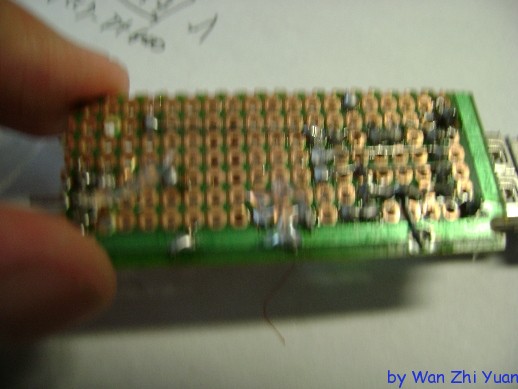

……和反面:

然后……

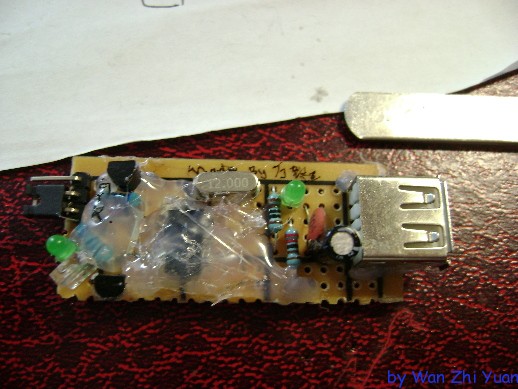

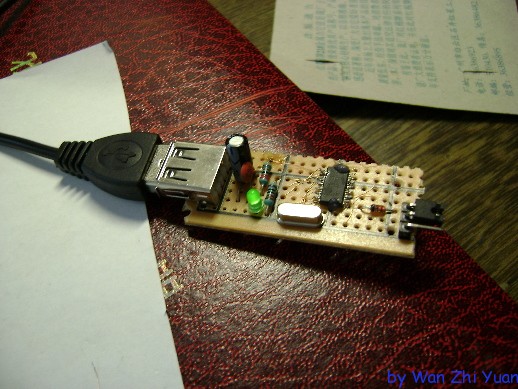

然后加上指示LED,完工了~

萬致遠原創~轉載請注明出處~
