本人文化不是很高，以前一直想制作遠距離控制開關，由于知識太少，一直未能實現。直到學習了單片機，我的這個小小的愿望，今天終于實現了。
上面三張圖片是自己制作用來控制單位照明的。控制距離可以達到1000米，目前實際控制距離100米不到。
設計的原因：
單位大廳的照明由強電間配電箱控制，每天傍晚由工程部負責開關早上由保安負責關閉，平時只開幾路達到節能的目的，有時有活動或晚宴需要全開，有時陰雨天氣需要大部分打開。由于保安對電氣開關不是十分了解，因此當需要開時，往往找不到開關，不能及時的打開相應的照明。為此，為了減輕工程部及保安的勞動強度，又能快速準確的開關燈，萌發了設計遠距離控制開關的想法。制作完成后，只需坐在監控室用鼠標點擊一下就完成了大廳照明開關的操作。舒服啊！^_^ ^_^
工作原理：
使用電腦進行控制單片機，由單片機控制繼電器，再控制接觸器達到控制大廳照明的目的。
本制作具有的功能：
1、 設置可以獨立控制每一路照明的開關按鈕；（設計控制12路開關）
2、 設置全開、全關的按鈕；
3、 設置節能模式、假日模式、陰雨天模式；
4、 設置自動鎖屏功能，防止誤操作；
5、 設置時間顯示；
6、 設置通訊顯示；
7、 可以進行距離1000米左右的控制；
制作過程：

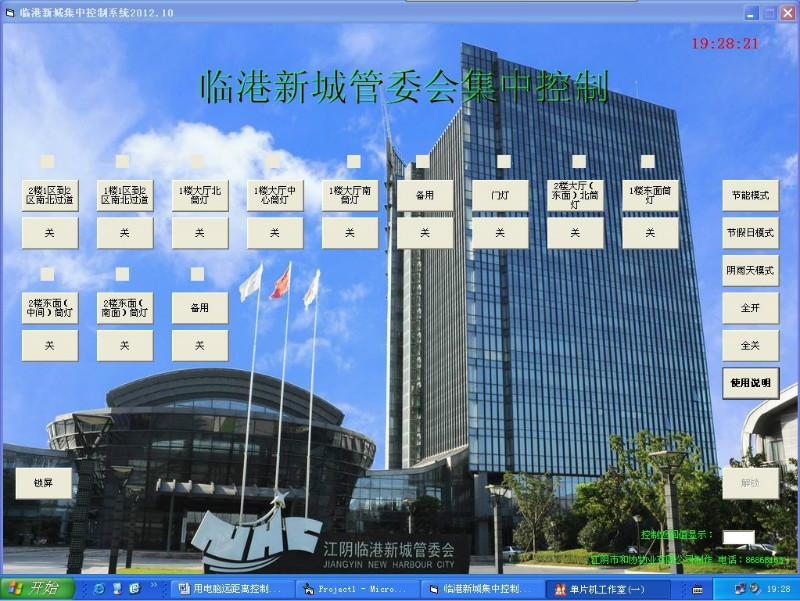

1、 用VB6.0編寫上位機軟件界面，使保安及工程部操作人員一看就明白，怎么操作；
2、 采用485總線控制,原因是只需要2根雙絞線，最大程度的降低了線路費用，并且可以實現理論1200米的控制距離，若果采用串口通訊只能做到15米左右的距離；（這個功能我研究了4天并反復試驗，終于拿下）

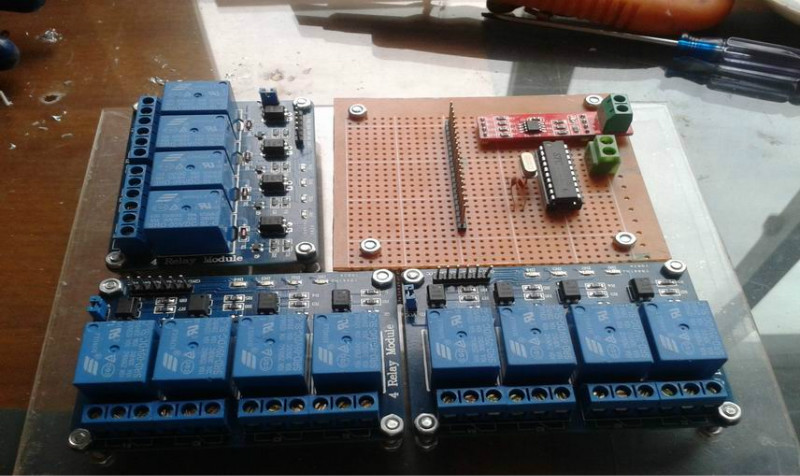

3、 用8051單片機做下位機，進行編程，芯片采用STC12C2052AD，原因是便宜成本不到5元；
4、 輸出部分采用繼電器輸出及光耦隔離，原因是不是頻繁的開關并且能較好的進行強弱電的隔離；

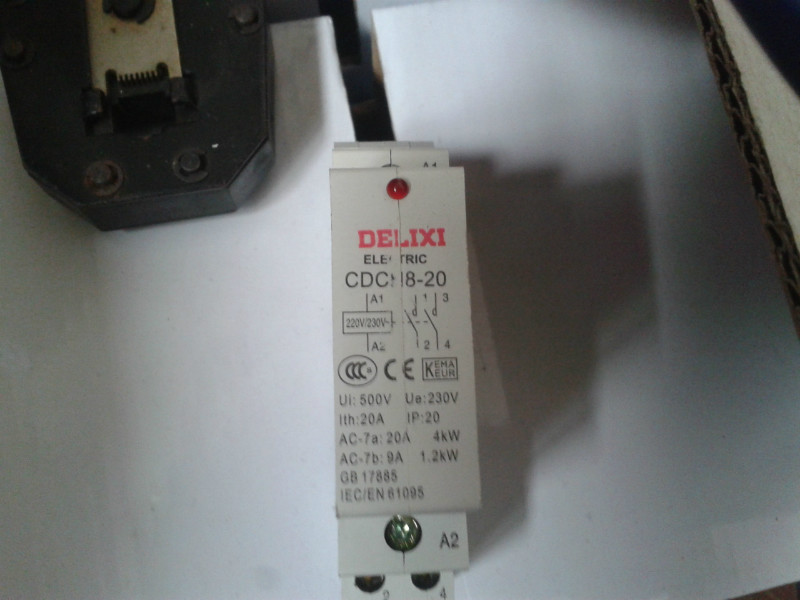

5、 負載用家用接觸器控制，選用了德力西220V/20A的家用接觸器，達到控制燈的目的；
制作成本：
由于是物業工程部自己開發制作，因此軟件開發及制作安裝的人工費設計費用可以省掉，監控室又有現成的電腦，也不需要添加，只需購買單片機及繼電器接觸器等配件。本制作費用成本控制在600元以下。
有了這個制作后，現在我可以說，就是把全大樓所有的照明都集中在監控室電腦上操作，我也可以做到了，而且成本不是很高。以前，看到BA控制或遠程控制，施工單位報價少則幾萬，多則幾十萬。目前，我做的制作，雖然界面上不是很漂亮華麗，功能也不是很強大，但基本的控制功能已經做到，而且費用卻是如此的低，想想那些工程隊的利潤真是巨大啊！
