前面說了數碼管的靜態掃描，但是在大多數場合下都是動態掃描。動態顯示的特點是將所有位數碼管的段選線并聯在一起，由位選線控制是哪一位數碼管有效。這樣一來，就沒有必要每一位數碼管配一個鎖存器，從而大大地簡化了硬件電路。選亮數碼管采用動態掃描顯示。所謂動態掃描顯示即輪流向各位數碼管送出字形碼和相應的位選，利用發光管的余輝和人眼視覺暫留作用，使人的感覺好像各位數碼管同時都在顯示。動態顯示的亮度比靜態顯示要差一些，所以在選擇限流電阻時應略小于靜態顯示電路中的。

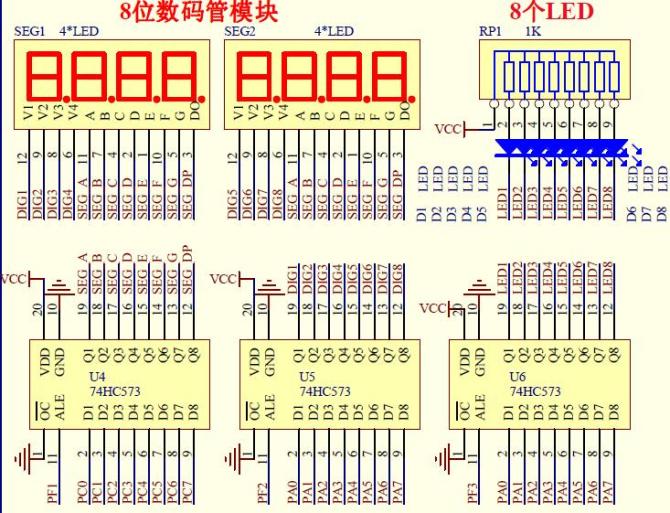

本程序的原理圖：
源程序：
/*
* shumaguan1.c
*
* Created: 2011-6-24 20:45:16
* Author: ZYIN
*/
#include <avr/io.h>
char temp;
int i,h,num,k;
unsigned char led0[]={0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,
0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,};
void delay(void)
{
unsigned int j;
j=1000;
while(j--);
}
int main(void)
{
DDRF=0xff;
PORTF=0b00000110;
DDRA=0xff;
DDRC=0xff;
while(1)
{
for(k=0;k<45;k++)
{
temp=0b00000001;
for(i=0;i<8;i++)
{
num=i+h;
PORTA=temp;
PORTC=~led0[num];
delay();
temp<<=1;
}
}
h++;
if(h==24)
h=0;
}
}
效果圖：
