//用51單片機做信號發生器，同時輸出四種頻率的方波。
//要求：晶振為12MHz，用T0做定時器，在P1的低四位輸出四種頻率的方波：

// P1.3 = 1.25kHz、P1.2 = 2.5kHz、P1.1 = 5kHz、P1.0 = 10kHz

//另外，上述四個頻率要求用一個四選一數據選擇器，再選出其中的一個輸出出去。
//P1.6、P1.7的輸出用來控制四選一數據選擇器的選擇位，它們由P3.0按鍵控制。
//===================================================
//現在增加了PROTEUS仿真圖片發上博客。
//題目要求在相鄰四條接口線輸出的四種頻率，恰有二倍的關系，這就可以利用一個定時中斷來完成。
//題目還要求使用一個數據選擇器，通過按鍵選擇一個頻率來輸出。

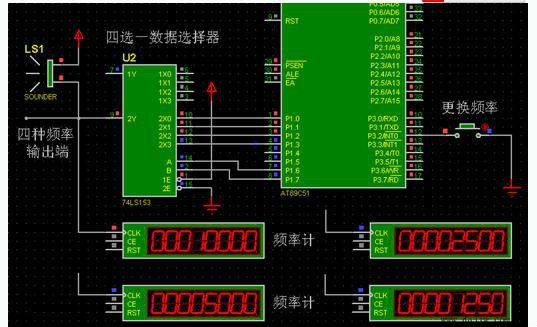

//利用PROTEUS仿真的截圖如下所示。
//圖中在輸出端接上了一個頻率計和一個揚聲器，進行頻率檢測。
//當按下按鍵時，輸出頻率可以輪番轉換。
//圖中把四種頻率的檢測結果都截圖顯示，可以看出，輸出的頻率十分理想。
//PC的揚聲器也能聽到聲音，10kHz的頻率，比較刺耳。

//以下程序已經仿真成功。
//---------------------------------------------------
#include <reg52.h>
#define uchar unsigned char
#define TL_0SET (256 - 50) //定時時間選為50us
//輸出的方波周期將為100us, 10kHz
sbit P3_2 = P3^2; //用于按鍵
sbit P1_0 = P1^0; //四個頻率輸出
sbit P1_1 = P1^1; //
sbit P1_2 = P1^2; //
sbit P1_3 = P1^3; //
sbit P1_6 = P1^6; //兩個選擇控制輸出
sbit P1_7 = P1^7; //



bdata uchar x = 0;
sbit p16 = x^0;
sbit p17 = x^1;



uchar i, j;
//---------------------------------------------------
void e0int() interrupt 0 //外部中斷0作開關，控制四選一數據選擇器
{
while(P3_2 == 0) {;} //等待按鍵釋放
x++;
if(x == 4) x = 0; //改變當前輸出的選擇
P1_7 = p16;
P1_6 = p17;
}
//---------------------------------------------------
void time0() interrupt 1 //T0的中斷服務程序
{ //T0工作在方式2，自動裝入初始值
i++;
j = i % 16; //取ｉ的低四位
j += x << 6; //組合上數據選擇器的控制信號
P1 = j; //輸出四種頻率的方波以及控制信號
}
//---------------------------------------------------
void main()
{
TMOD = 0x02; //T0定時方式2
TH0 = TL_0SET; //自裝入式的定時初始值
TR0 = 1; //啟動T0
ET0 = 1;
IT0 = 1; //外部中斷0由下降沿觸發
EX0 = 1; //外部中斷0允許
EA = 1;
while(1) {;}
}
//---------------------------------------------------
