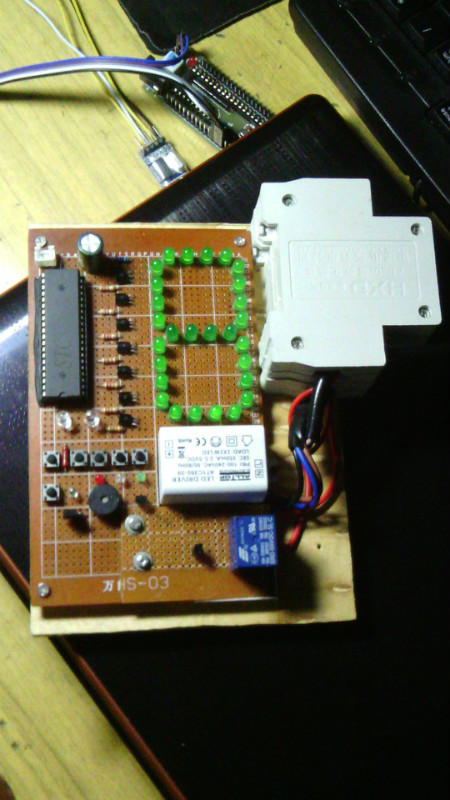

從構思到實體出來花了我一個月的課外時間，大家支持一下我的DIY精神吧。。。。由于只有一個數碼管，只能顯示0到15，所以這個定時器可以定時0到15分，0到15個小時，0到15天，0到15個星期，本來想在程序中加上定時0到15個月，但想想在實際情況中定時15個月都有一年多了，估計好少用到，就不寫了。這個定時器我加上了繼電器，所以可以控制220V交流電，且定時誤差在幾個毫秒內，還算精確吧。。。

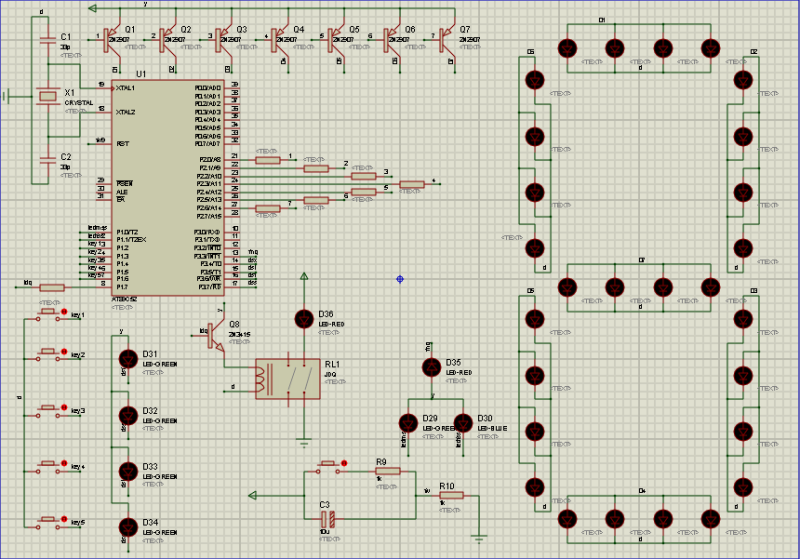

先來幾張初期的原理圖：
下面是單片機的源程序：
#include<reg52.h>
#define uint unsigned int
#define uchar unsigned char
sbit ledg=P1^0;//秒閃爍（一秒鐘亮一秒鐘滅）
sbit ledb=P1^1;//分閃爍（一分鐘亮一分鐘滅）
sbit fmq=P3^3;// 蜂鳴器
sbit ledx=P3^4;// 定時星期指示燈
sbit ledt=P3^6;// 定時天指示燈
sbit ledf=P3^5;// 定時分鐘指示燈
sbit leds=P3^7;// 定時小時指示燈
sbit key1=P1^6;// 啟動|暫停
sbit key2=P1^5;// 調整定時分鐘
sbit key3=P1^4;// 調整定時小時
sbit key4=P1^3;// 調整定時天
sbit key5=P1^2;// 調整定時星期
sbit jdq=P1^7; //繼電器
uint i,j,num,num1,num2,num3,num4,num5,num6;
uchar shi,temp1,temp2,temp3,temp4,temp5,temp6,temp7,temp8,dsf,dss,dst,dsx;
uchar code shuju[]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,
0x80,0x90,0x88,0x83,0xC6,0xA1,0x86,0x8E};
void delayms(uint xms)
{
for(i=xms;i>0;i--)
for(j=110;j>0;j--);
}
void display(shi)
{
P2=shuju[shi];
}
void keyscan()
{
uchar i;
if(key1==0)
{
delayms(10);
if(key1==0)
{
ledb=0; //把分閃爍指示燈調用來指示啟動|暫停
while(i==0&&P2!=0xC0)
{
TR0=~TR0;// 啟動|暫停
i++;
}
if(TR0==1)
{
ledb=1;//把分閃爍指示燈調用來指示啟動|暫停
}
else
{
TR0=0;
}
}
}
if(key2==0&&TR0==0)
{
dss=0; // 定時小時清零
dst=0; // 定時天數清零
dsx=0; // 定時星期清零
temp1=1; //進入switch-case
delayms(10);
}
if(key3==0&&TR0==0)
{
dsf=0;
dst=0;
dsx=0;
temp2=1;
delayms(10);
}
if(key4==0&&TR0==0)
{
dsf=0;
dss=0;
dsx=0;
temp3=1;
delayms(10);
}
if(key5==0&&TR0==0)
{
dsf=0;
dss=0;
dst=0;
temp4=1;
delayms(10);
}
switch (temp1)
{
case 1:
if(key2==0)
{
leds=1; // 關閉定時小時指示燈
ledt=1; // 關閉定時天指示燈
ledx=1;// 關閉定時星期指示燈
ledf=0;// 打開定時分鐘指示燈
ledg=1; // 關閉秒閃爍
ledb=1; // 關閉分閃爍
jdq=0; //關閉繼電器
dsf++; // 分鐘加加
shi=dsf;// 把分送去顯示
if(dsf==16)
{
shi=0;
dsf=0;
}
while(!key2);
temp1=2;
temp5=1;
num2=dsf;
temp6=2;
temp7=2;
temp8=2;
}
break;
}
switch (temp2)
{
case 1:
if(key3==0)
{
ledf=1;
ledt=1;
ledx=1;
leds=0;
jdq=0;
ledg=1;
ledb=1;
dss++;
shi=dss;
if(dss==16)
{
shi=0;
dss=0;
}
while(!key3);
temp2=2;
temp6=1;
num4=dss;
temp5=2;
temp7=2;
temp8=2;
}
break;
}
switch (temp3)
{
case 1:
if(key4==0)
{
ledf=1;
leds=1;
ledx=1;
ledt=0;
jdq=0;
ledg=1;
ledb=1;
dst++;
shi=dst;
if(dst==16)
{
shi=0;
dst=0;
}
while(!key4);
temp3=2;
temp7=1;
num5=dst;
temp5=2;
temp6=2;
temp8=2;
}
break;
}
switch (temp4)
{
case 1:
if(key5==0)
{
ledf=1;
leds=1;
ledt=1;
ledx=0;
jdq=0;
ledg=1;
ledb=1;
dsx++;
shi=dsx;
if(dsx==16)
{
shi=0;
dsx=0;
}
while(!key5);
temp4=2;
temp8=1;
num6=dsx;
temp5=2;
temp6=2;
temp7=2;
}
break;
}
switch (temp5)
{
case 1:
if(num==3686)
{
num=0;
ledg=~ledg;
num1++;
}
if(num1==60)
{
num1=0;
num2--;
shi=num2;
if(num2==0)
{
jdq=1;
TR0=0;
}
}
break;
}
switch (temp6)
{
case 1:
if(num==3686)
{
num=0;
ledg=~ledg;
num1++;
}
if(num1==60)
{
num1=0;
ledb=~ledb;
num3++;
if(num3==60)
{
num3=0;
num4--;
shi=num4;
}
if(num4==0)
{
jdq=1;
TR0=0;
}
}
break;
}
switch (temp7)
{
case 1:
if(num==3686)
{
num=0;
ledg=~ledg;
num1++;
}
if(num1==60)
{
num1=0;
ledb=~ledb;
num3++;
if(num3==1440)
{
num3=0;
num5--;
shi=num5;
}
if(num5==0)
{
jdq=1;
TR0=0;
}
}
break;
}
switch (temp8)
{
case 1:
if(num==3686)
{
num=0;
ledg=~ledg;
num1++;
}
if(num1==60)
{
num1=0;
ledb=~ledb;
num3++;
if(num3==10080)
{
num3=0;
num6--;
shi=num6;
}
if(num6==0)
{
jdq=1;
TR0=0;
}
}
break;
}
}
void main()
{
TMOD=0x02;
TH0=6;
TL0=6;
EA=1;
ET0=1;
jdq=0;
while(1)
{
keyscan();
display(shi);
while(jdq==1&&P2==0xC0)
{
fmq=0;
ledg=1;
ledb=1;
}
}
}
void T0_time()interrupt 1
{
num++;
}
全部全代碼下載：http://m.zg4o1577.cn/f/ledccr.rar

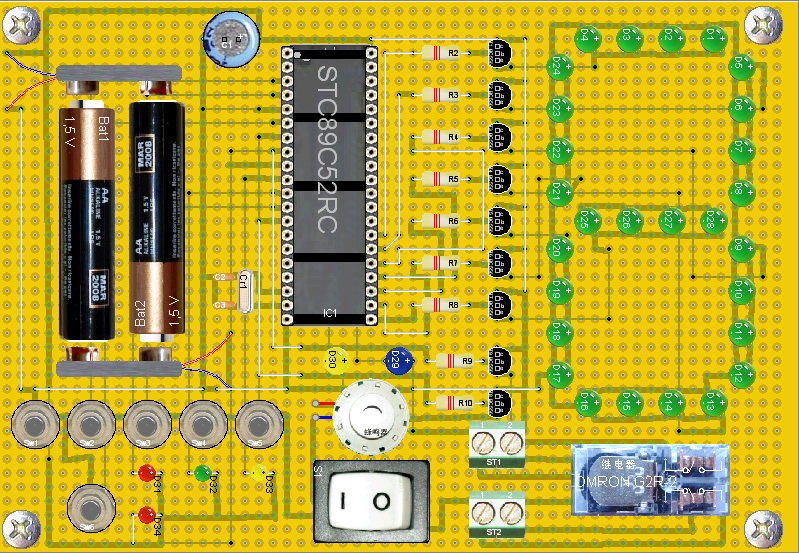

這是洞洞板繪圖軟件畫的電路圖：
