微波電路調試，在網上基本是找不到調試總結，本人初步涉及微波電路，因此吧自己工作的點點滴滴記錄下來，供自己和大家學習參考。
注意：本文為本人原著，沒有許可不允許轉載和抄襲。

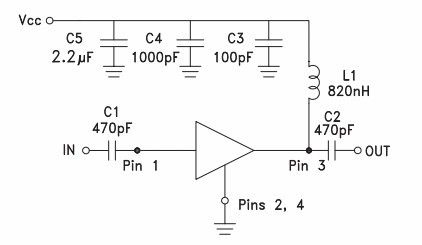

HMC741放大器，其典型電路如下圖：
其決定頻率的關鍵器件是C1，C2，L1，其中C2 的后級電容也起到了隔直的作用，其C1，C2 與頻率不匹配的話，就會出現功率衰退厲害，C1如果越小，阻抗電路的頻率越低，在VCC到L1之間可以串聯電阻進行調節放大器功率，此放大器最大功率為20db，VCC推薦電壓是5V，如果到達L1與Fout 的電壓低于4.5V，就會把諧波推起來，這是因為放大器工作不正常，因此我們調節增益只能適度不是萬能的，這個方法比較危險，因為我們通常都會要求諧波抑制比的。
實際測試中此器件的功率平坦度很好。因此我們?nèi)绻鲆粋�功率很平的頻率，最好是在前級家衰減器進行功率校準，推薦是HMC539，這個衰減器的校準精細度是0.25db，這個這個才是最終調節功率的辦法。這里需要注意的是如果L1與C1，C2匹配不好，（通常C1，C2是相等的）那么，容易出現功率跌落的現象，通常臨界點在50—100M 附近容易跌落，因此我們需要注意匹配。本人推薦電容為C1=C2=510PF,L1=820NH或則1NH，這個數值適合在10M—1G 的頻率范圍。
AD9914 這個器件是目前對大陸禁運的一個器件，好不容易走私回來，現在來分享下，這個器件輸入的參考時鐘達到了3.5G，這個輸入時鐘也就是DDS 的工作頻率，輸出頻率最高為1.4G，DDS 輸入和輸出有一個比例，通常是40%，輸出等于輸入的百分之四十。這款芯片的雜散相對較高，但是支持的頻率高，支持自動掃頻，并口送數據，當我們配置完DDS后，切換模式為32bit FTW 模式進行刷新FTW，速度超級快，如果是點頻模式的話，700ns可以用FPGA 實現100點的跳頻，其實時間最耽誤的是IO updata，更新數據有點慢，其他的都很快的。
在調試中，AD9914 的參考頻率輸入在3.2G—3.3G，功率在-3db---5db 內，其雜散最小，雜散我在調試的時候發現，860---910MHz的時候，雜散最厲害，如果我們處理不好的話，雜散-50多很正常的，因此我們需要注意隔離和濾波等等。我調試在870M—910M 雜散最好的是-62db。參考頻率是PLL出來的3.2G，功率為-4db。在低頻段的時候，雜散非常低，主要是諧波了，在雜散做的最好的DDS 應該要數AD9912了，能達到-80多。
在這里面對于調低9914 的雜散還有一個可怕的做法，就是降低1.8V電壓，降低到1.5-1.6V，雖然雜散好很多，經過實際測試，在1.66V 的時候，900M雜散最好，達到-57db，但是電壓過低后，隱患是在上電的時候容易出現不正常，不夠堅挺，容易吧低噪聲推起來。應該是器件已經掛了。所以不推薦使用。
經過實際測試AD9914的1.8V電平是有誤的，他有一個1.8V和3.3V的電壓輸入，但是1.8V實際輸入時候，容易推起很大的雜散，同時，在700M以上，功率如果低于-3db也容易起底噪，因此這些很關鍵。經過實際測試，9914的1.8V電壓實際輸入1.66V時候，雜散是最好的，但是經過偶反復測試，在900MHz和1000MHz，這兩個點的雜散是始終很大的，大約在-55，但是偏移1Hz，就很小了，這個是DDS內部的算法造成的，目前解決不掉，除非用開關濾波組，雜散和頻率的重合點在800M。總結：9914傷不起，為什么非要用3.2G的參考，造成使用有小數，雖然是忽略的，就這個造成了雜散，555555555555555.
下面是衰減器HMC424，這個衰減器有個特點，就是如果你都接好了，電路正常，控制腳無虛焊，那么他上電后，輸入端與輸出端對敵都有0.3V 的電壓，正負0.1V，過大或則過小都不正常。這個是器件的一個典型特性，也是手冊找不到的，哈哈！！！
如果描述有錯誤請大家批評指正。
