PROTUS仿真51單片機測頻程序

作者:佚名   來源:本站原創   點擊數:  更新時間:2013年01月01日   【字體:

頻率計:
LCD1602顯示
在不增加外部計數硬件的情況下,本試驗軟件可測最高頻率達到460KHz

工作原理:

1S 鐘內對輸入脈沖所計數的次數則為頻率值。
16位二進制加法計數器的最大計數值為 65535。

設置定時器 0 工作在定時方式1,定時1S。
設置定時器 1 工作在計數方式1,對輸入脈沖進行計數,溢出產生中斷。
將定時器 1中斷定義為優先。在中斷處理程序里對中斷次數進行計數。1S到后,將中斷次數和計數器里的計數值取出進行綜合數據處理,處理后的數據送LCD1602顯示。

/********************
程序名:頻率計
功能:雙通道頻率測量,未加分頻的情況下最高測頻值65KHZ
網站:51單片機教程網http://m.zg4o1577.cn
作者:周勇
日期:2010年4月10日
*********************/
#include<reg52.h>
sbit led=P1^7;
sbit rs=P3^7;//rs=P2^5;
sbit e=P3^6;//e=P2^7;
sbit shift=P1^7;
#define uchar unsigned char
#define uint unsigned int
uint time,aa;
uint num,ff;
uchar qian,bai,shi,ge;
void delay_ms(uint z)
{
 uint x,y;
 for(x=z;x>0;x--)
  for(y=100;y>0;y--);
}
void writecom(uchar com)//寫命令
{
   rs=0;
  // rw=0;
   P2=com;
   delay_ms(5);
   e=1;
   delay_ms(5);
   e=0;
}
void writedate(uchar date)//寫數據
{
   rs=1;
   //rw=0;
   P2=date;
   delay_ms(5);
   e=1;
   delay_ms(5);
   e=0;
}
void lcd_init()
{

    P2=0xff;
  led=1;
    writecom(1);//清除顯示
    delay_ms(20);
 writecom(0x38);//設置液晶為16*2矩陣,5*7點陣,8位數據接口(寫命令)
    delay_ms(20);
    writecom(0x0E);//設置液晶開顯示,顯示光標,光標閃爍(寫命令)
    delay_ms(20);
    writecom(0x06);//設置地址自動向右加1(寫命令)
    delay_ms(20);
    writecom(0x80);//光標指針位置初始化(寫命令)
    delay_ms(20);

}
void lcd_1602xy(uchar x,uchar y,uchar date)//X值為行,Y為列,DATE為數據
{
    uchar i,j;
 i=x;j=y;
 if(i==1)
 {
  writecom(0x80+j);
  delay_ms(1);
  writedate(date);
  delay_ms(1);
 }
 if(i==2)
 {
  writecom(0x80+0x40+j);
  delay_ms(1);
  writedate(date);
  delay_ms(1);
 }
}

void main()
{
 lcd_init();
 EA=1;
 PT1=1;
 time=0;
 TMOD=0X51;
 TH0=(65535-20000)/256;
 TL0=(65535-20000)%256;

 TH1=0;
    TL1=0;
 while(1)
 {
      shift=0;
      TH0=(65535-20000)/256;
   TL0=(65535-20000)%256;
      ET0=1;
      TR0=1;
      TH1=0;
      TL1=0;
      TR1=1;
      while(time!=25);
        ET0=0;
        TR0=0;
        TR1=0;
    time=0;
     num=(TH1*256+TL1)*2;
  TH1=0;
  TL1=0;
     qian=num%10000/1000;
  bai=num%1000/100;
     shi=num%100/10;
   ge=num%10;

   lcd_1602xy(1,0,qian+0x30);
      lcd_1602xy(1,1,bai+0x30);
      lcd_1602xy(1,2,shi+0x30);
      lcd_1602xy(1,3,ge+0x30);
   lcd_1602xy(1,4,'H');
   lcd_1602xy(1,5,'Z');

      shift=1;
      TH0=(65535-20000)/256;
   TL0=(65535-20000)%256;
      ET0=1;
   TR0=1;
      TH1=0;
      TL1=0;
      TR1=1;

      while(time!=25);
        ET0=0;
        TR0=0;
        TR1=0;
    time=0;
     num=(TH1*256+TL1)*2;
  TH1=0;
  TL1=0;
     qian=num%10000/1000;
  bai=num%1000/100;
     shi=num%100/10;
   ge=num%10;

      lcd_1602xy(2,0,qian+0x30);
      lcd_1602xy(2,1,bai+0x30);
      lcd_1602xy(2,2,shi+0x30);
      lcd_1602xy(2,3,ge+0x30);
   lcd_1602xy(2,4,'H');
   lcd_1602xy(2,5,'Z');


    }
 }
void time0() interrupt 1
{
 TH0=(65535-20000)/256;
 TL0=(65535-20000)%256;
 time++;
}

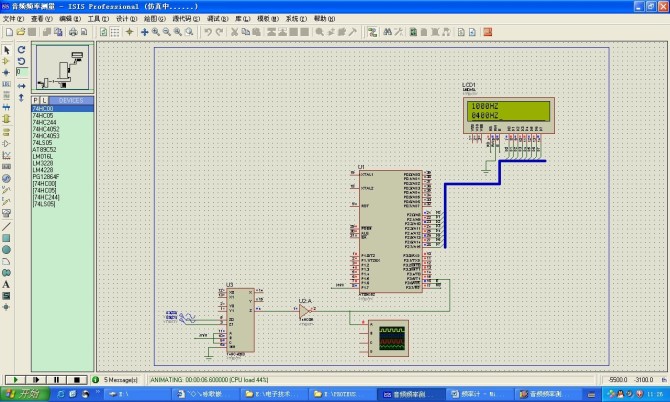

PTOTEUS仿真結果如下:
