在做點陣之前先來了解下點陣的原理和點陣顯示的過程。
點陣實際上就是64個單獨的led燈排列為8行8列
ROW1-8、COL1-8分別控制行和列的1-8led。ROWx高電平、COLy低電平，對應的第x行、第y列l(wèi)ed燈亮。

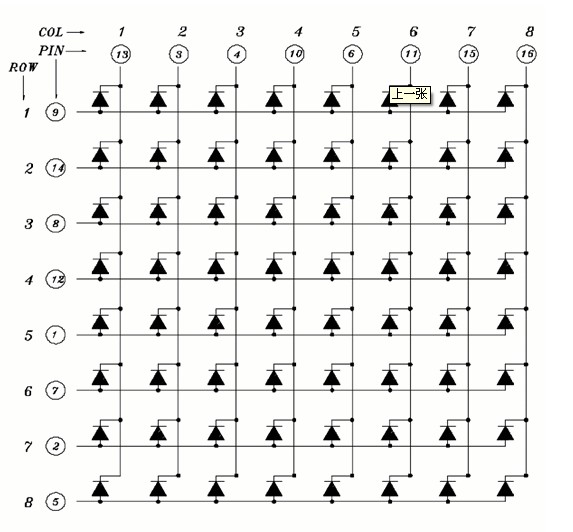

電路圖

簡化了實際應用電路硬件根據要求自己加
P3口驅動ROW
P2口驅動COL

如何讓點陣顯示字符？點陣顯示字符都是動態的，和多位的數碼管一樣，并不是一次就顯示行或列，而是一次只顯示1行，在很短的時間內將8行分別顯示出來。由于時間很短，我們的眼睛是看不出來是分開顯示的。以字符'1'為例。

分別顯示8行
ROW-0x01  COL-0xef
ROW-0x02  COL-0xe7
ROW-0x04  COL-0xef
ROW-0x08  COL-0xef
ROW-0x10 COL-0xef
ROW-0x20  COL-0xef
ROW-0x40  COL-0xef
ROW-0x80  COL-0xc7

源程序：


}

學會了8*8點陣的應用，就可以試著做16*16點陣了。16*16點陣就相當于4個8*8點陣拼起來。8*8點陣有8行8列，16*16點陣就是16行 16列，如果像上面一樣就需要32個IO口驅動，雖說51單片機有32個IO口可是在實際應用中這32個IO口不能全部用來驅動點陣啊。這時候我們就需要用到另外兩個芯片74HC595和74HC138
74HC595使用方法http://m.zg4o1577.cn/chip/1799.html
74HC138 是一個3到8的譯碼器，下表中列出了該器件的邏輯功能，從表中可以看出其輸出為低電平有效，使能端G1為高電平有效，/G2,/G3為低電平有效，當其中一個為高電平，輸出端全部為1！在中規模集成電路中譯碼器有幾種型號，使用最廣泛！

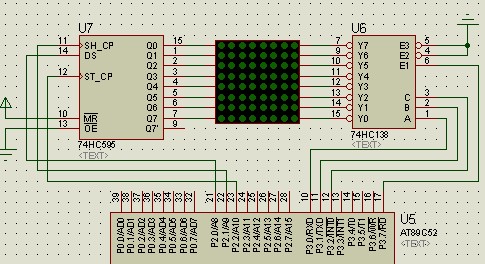

電路圖

源程序

#include <reg52.h>

#include <intrins.h>

unsigned char code NUM[8]={0x00,0x00,0xe00,0x82,0xff,0x80,0x00,0x00};

#define ROW P3

sbit SI=P2^0;

sbit RCK=P2^2;

sbit SCK=P2^1;

void HC595SendData(unsigned char SendVal)

{

  unsigned char i;



  for(i=0;i<8;i++)

   {

if((SendVal<<i)&0x80) SI=1;

else SI=0;



SCK=0;

_nop_();

_nop_();

SCK=1;

   }

}

void HC595ShowData()

{

  RCK=0;

  _nop_();

  _nop_();

  RCK=1;

}



void main(void)

{

  unsigned char i;

  while(1)

  {

     for(i=0;i<8;i++)

{

  HC595SendData(NUM[i]);

  ROW=0x00;

  HC595ShowData();

  ROW=i|0x80;

}

  }

}
