繼續裸奔:面包板上的光立方

作者:佚名   來源:本站原創   點擊數:  更新時間:2013年05月30日   【字體:





    虎哥今天買了兩條鯽魚,讓我給做湯,不是很好喝,魚沒煎好,豆腐、水都放多了,喝起來沒咋覺得魚湯的滋味,倒感覺像是豆腐湯 。吃完飯打電話和老爸老媽討教了些經驗,下次應該就好些了  。

       網上訂的塑料板還沒到,最終想做的8X8X8光立方也遲遲沒有動手,一是材料不全,更主要的是,總是想在計劃周全、達到完美的時候才去實施它。不過也沒閑著,這幾日做了個4X4X4的光立方雛形,也沒焊到板子上去,因為有很多方案需要測試驗證,就直接在兩塊面包板、兩塊泡沫板上搭建完成了。

       這次的LED燈終于可以閃了,控制它們的是一塊51單片機,也還行,不過最終的8X8X8的作品不打算用51,準備換成AVR的,主要是由兩方面考慮,一個是AVR可以支持主從機的串口通信,便于擴展,再者呢,價格也就比51貴了三幾塊錢,運行速度快、可編程空間也大,到時候光立方就可以顯示出更多的圖案出來。
    搭電路之初自然是先畫出電路圖來:

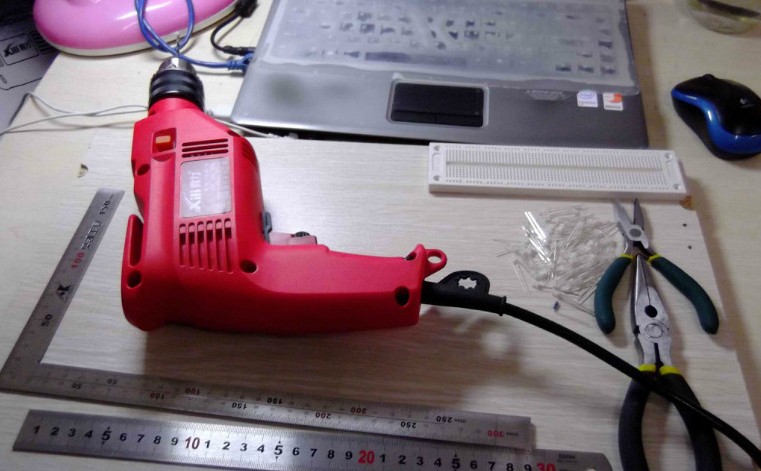

    工欲善其事必先利其器:電鉆、鋼尺、油性筆、不同規格的尖嘴鉗......




   為方便焊接出LED組成的立方體,需要做個焊接模型,好把LED管固定起來,如圖,在廢棄的木板上先畫出田字格:



   鉆孔:


    排好發光二極管、焊接:考驗耐心的時刻到了:

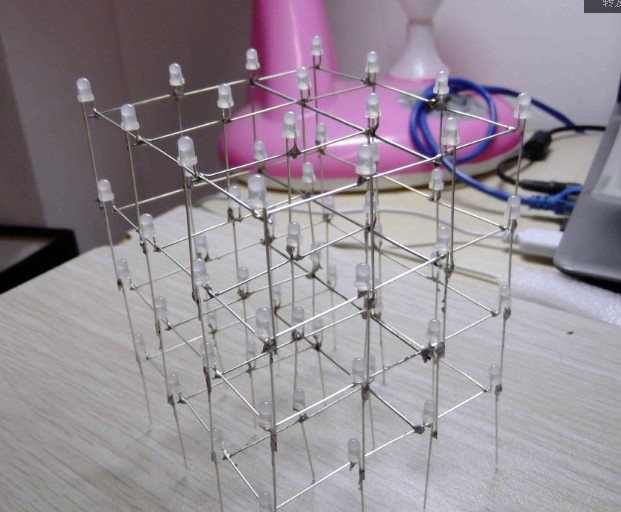

   最后一個4X4X4的光立方構建成功:

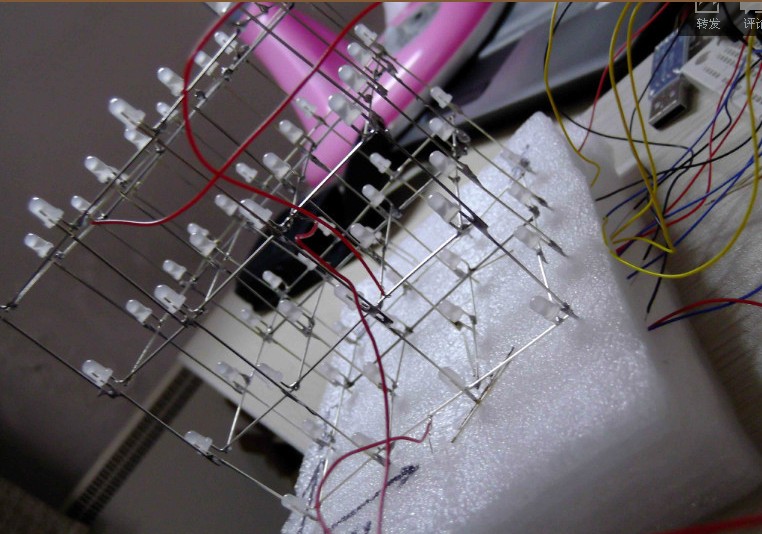

連線、搭建電路:用廢棄的泡沫板固定光立方和亂如麻的走線效果好的不得了:

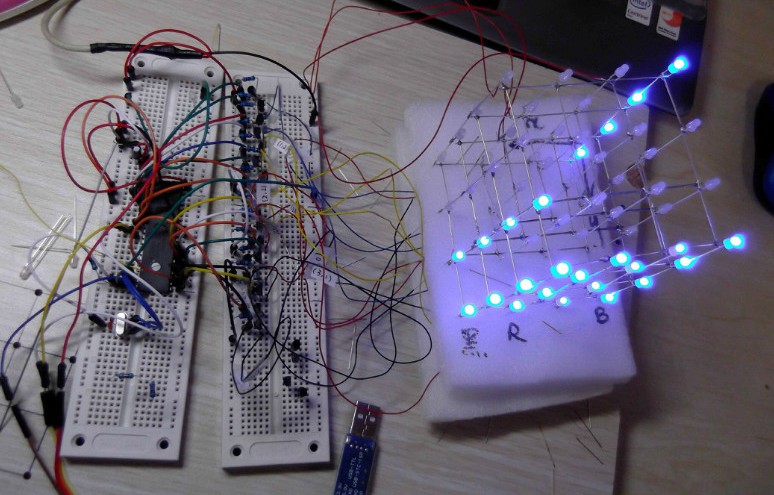

   光立方的主電路部分:控制及驅動單元:滿眼的線,好恐怖 不過最終版一定不會出現這些亂如麻的東西的,最終版應該是簡單、簡潔、完美的藝術品 。

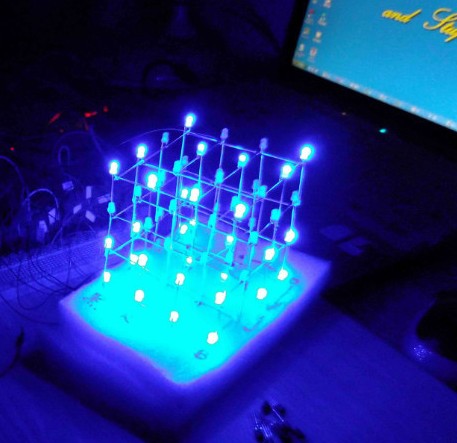

    在電腦上寫了個簡單的循環亮燈的程序編譯完成后灌入51單片機,這個4X4X4的光立方終于開始歡快的閃爍了:不過還沒編寫具體的圖形庫,這個臨時的家伙只是自己的一塊試驗田,有一些不太確定的想法統統拿到上面實現:
