51單片機學習之5-獨立按鍵和矩陣鍵盤

作者:佚名   來源:本站原創   點擊數:  更新時間:2013年10月20日   【字體:

14



鍵盤的原理

鍵盤分編碼鍵盤(例如電腦鍵盤)和非編碼鍵盤(自己用程序去識別)。

非編碼鍵盤分:獨立式非編碼鍵盤(獨立按鍵)、行列式非編碼鍵盤(4*4陣列鍵盤)



獨立鍵盤的電路圖。



因為51單片機的IO口不是雙向口而是準雙向口,要讓IO口具備輸入功能,必須將IO口置1,置1之后當按鍵按下時IO口的電平會被拉低,即被置0。當檢測到IO口為0時即可判斷該按鍵已經按下。按鍵按下時會有一個抖動的過程(彈片會抖動),由于單片機檢測 IO口速度非常快,超過彈片抖動的頻率,所以當單片機檢測到IO口為0時需延時一小段時間再檢測IO是否為0,如果仍為0就確認該按鈕被按下。因為IO口里面有上拉電阻,所以當松開按鈕時,IO口又被拉高。

例程:

#include<reg52.h>



#define uint unsigned int

#define uchar unsigned char



sbit Key = P3^4;   // 按鍵

sbit Led = P1^0; // Led

void delay(uint z);



/******** 主函數 ********/

void main()

{

while(1)

{

if(!Key)

{

delay(10);    // 消抖操作

if(!Key)

Led = 0; // 按下時 Led

else

Led = 1;

}

}

}

void delay(uint z)

{

uint x,y;

for(x=z;x>0;x--)

for(y=110;y>0;y--);

}



15

4*4矩陣鍵盤

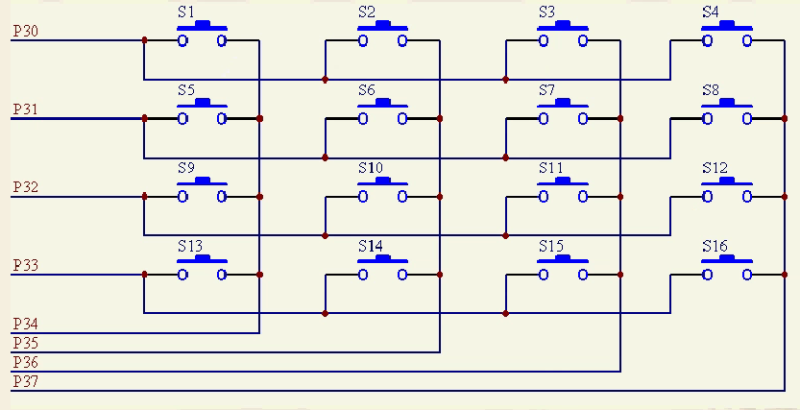

上圖中,1個按鍵占用一個IO口,如果有16個按鍵就占用了16IO口。為了減少IO口的使用,就需要用矩陣的方式連線。如下圖




矩陣掃描原理

從圖可以看出P30P31P32P33 為行(低四位),P34P35P36P37為列(高四位)。

假設我們按下的是S6按鈕。

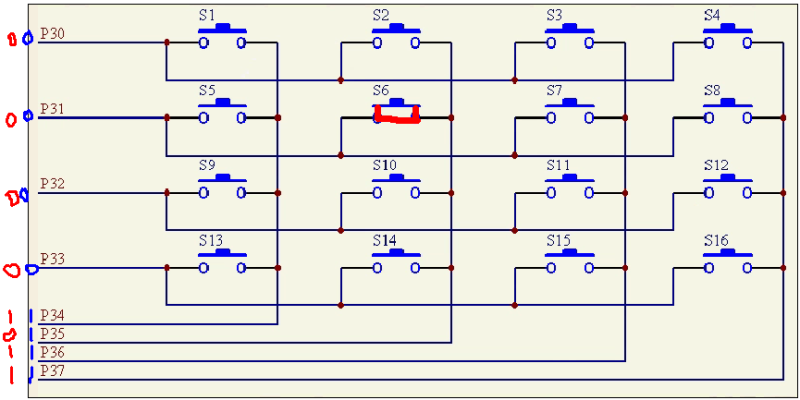

第一步,我們先確定列,給P3口賦值0xF0 = 1111 0000 ,那么P37P36P35P34都被置1P33P32P31P30 都被置0,當S6被按下時,由于S6按鈕的一邊P310,所以跟S6另一邊相連的P35被拉低,即等于0。如下圖



此時得到列的值 P3 = 1101 0000 = 0xD0,在程序中只需要判斷P3是否等于0xF0,不等說明有按鍵按下。

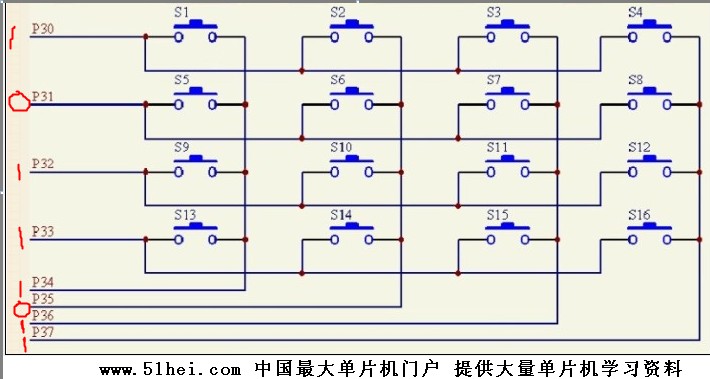

第二步,不改變高四位的狀態:1101 將低四位全部置1P3 = P3 | 0x0F)。這時候就變成了 1101 1111,由于單片機掃描列的時候速度非常快,到現在掃描行的時候,按鍵仍處在按下狀態(人的反應沒有單片機快)。S6被按下,由于與S6相連的P35為低電平(即0),所以P31由高電平(即1)變成低電平(即0)如下圖

此時得到的值為 P3  = 1101 1101 =  S6 被按下。這就是檢測原理。



完整程序:

#include<reg52.h>



#define uint unsigned int

#define uchar unsigned char



sbit Led = P1^0;

sbit Led1 = P1^1;

void delay(uint z);



/******** 主函數 ********/

void main()

{

uchar Key_Temp;

uchar Key; // Key 鍵值



while(1)

{

Key = 0; //

P3 = 0xF0;

Key_Temp = P3;

Key_Temp &= 0xF0; // 只取高四位 這句需要,因為51IO只是準雙向 要使其具備輸入功能需要用置1

if(0xF0!=Key_Temp) // 判斷是否有按鍵按下

{

delay(10);    // 延時一段時間 跳過抖動的時間

Key_Temp = P3 & 0xF0 ; // 先取P3 然后 和 0xF0與運算得到 高四位

if(0xF0 != Key_Temp) // 再次判斷是否確實按下

{

P3 = Key_Temp | 0x0F; // 保留高四位 將低四位全部置并輸出

Key = P3; // 再讀入

}

}

switch(Key)

{



case 0xEE: Led = 0; break;  // S1

case 0xDE: Led1 = 0; break;

case 0xBE: break;

case 0x7E: break;

case 0xED: break;

case 0xDD: break;

case 0xBD: break;

case 0x7D: break;

case 0xEB: break;

case 0xDB: break;

case 0xBB: break;

case 0x7B: break;

case 0xE7: break;

case 0xD7: break;

case 0xB7: break;

case 0x77: break;  // S16

default:

Led = Led1 = 1;

}

}

}



void delay(uint z)

{

uint x,y;

for(x=z;x>0;x--)

for(y=110;y>0;y--);

}
