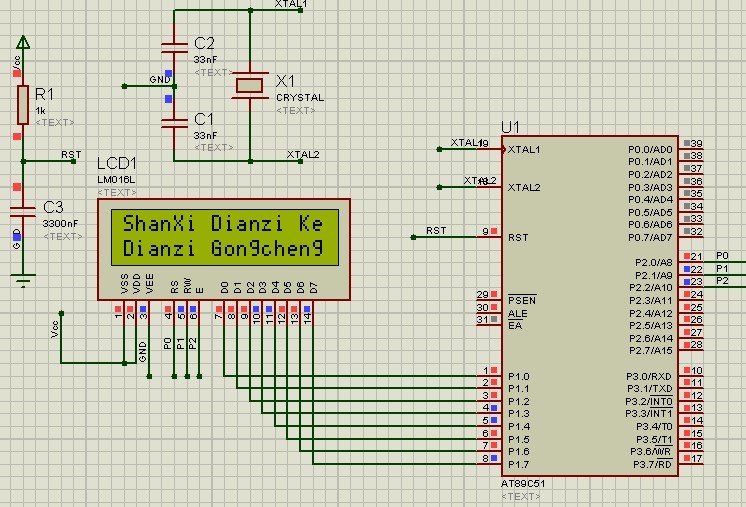

如網頁上出現格式錯亂可從此處本例的完整源碼: http://m.zg4o1577.cn/f/1602430.rar 上圖是仿真效果 顯示2行字符.

#include<AT89x51.h>
#define uchar unsigned char
/*****************************************
電路連接

P1------DB0～DB7
P2.0------RS
P2.1------RW
P2.2------E

*****************************************/

#define LCD_DB P1
sbit LCD_RS=P2^0;
sbit LCD_RW=P2^1;
sbit LCD_E=P2^2;
uchar code ttt[]="ShanXi Dianzi Kejixueyuan";//25
uchar code kkk[]="Dianzi GonGcheng Xueyun";//23
/******定義函數****************/

#define uchar unsigned char
#define uint unsigned int
void  LCD_init(void);//聲明初始化函數
void  LCD_write_command(uchar command);//寫指令函數
void  LCD_write_data(uchar dat);//寫數據函數
void  LCD_disp_char(uchar x,uchar y,uchar dat);//在某個屏幕位置上顯示一

//個字符,X（0-16),y(1-2)

//void  LCD_check_busy(void);//檢查忙函數。我沒用到此函數，因為通過率極低。

void  delay_n40us(uint n);//延時函數

//********************************

//*******初始化函數***************

void  LCD_init(void)

{

LCD_write_command(0x38);//設置8位格式，2行，5x7

LCD_write_command(0x0c);//整體顯示，關光標，不閃爍

LCD_write_command(0x06);//設定輸入方式，增量不移位--------------

LCD_write_command(0x01);//清除屏幕顯示----------------

delay_n40us(100);//實踐證明，我的LCD1602上，用for 循環200 次就能可靠完成清屏指令。

}

//********************************

//********寫指令函數***********設置先向1602寫入的數據為地址*

void   LCD_write_command(uchar dat)

{

LCD_DB=dat;

LCD_RS=0;//指令

LCD_RW=0;//寫入

LCD_E=1;//允許

LCD_E=0;//產生下降沿

delay_n40us(1);//實踐證明，我的LCD1602 上，用for 循環1 次就能完成普通寫指令。

}

//*******************************

//********再寫數據函數*****向1602中寫入數據********

void   LCD_write_data(uchar dat)

{

LCD_DB=dat;

LCD_RS=1;//數據

LCD_RW=0;//寫入

LCD_E=1;//允許

LCD_E=0;//產生下降沿

delay_n40us(1);

}
//寫入字符串函數
void   writeDataLcd(unsigned char dat)// 寫入數據
  {
    LCD_RS=1; //RS置1    (運算后P5=xxx1 xxxx,即RS=1其他位狀態不變）
    LCD_RW=0; //RW清0   (運算后P5=xx0x xxxx, 即RW=0其他位狀態不變)
    LCD_E=0; //使能E清0   (運算后P5=xxxx 0xxx, 即E=0其他位狀態不變)
    P1  =  dat;  //送數據到P2OUT準備輸出進入1602，等E下降沿來即可進入1602.
    LCD_E=1;  //使能E置1，P5OUT= xxxx xxxx+0000 1000=xxxx1xxx，E=1.
    delay_n40us(10);
    LCD_E=0; //使能E清0，這樣E從1變0，產生一個下降,寫入命令到1602。
  }

//********************************

//*******顯示一個字符函數*********

void LCD_disp_char(uchar x,uchar y,uchar dat)

{

uchar address;

if(y==1)

address=0x80+x;

else

address=0xc0+x;

LCD_write_command(address);

LCD_write_data(dat);

}

//********************************

/*******檢查忙函數*************

voidLCD_check_busy()
 //實踐證明，在我的LCD1602 上，檢查忙指令通

過率極低，以至于不能正常使用LCD。因此我沒有再用檢查忙函數。而使

do//用了延時的方法，延時還是非常好用的。我試了一下，用//

{LCD_E=0;                     //for 循環作延時，普通指令只要1次循就可完成。清屏指令

LCD_RS=0;                  //要用200次循環便能完成。

LCD_RW=1;

LCD_DB=0xff;

LCD_E=1;

while(LCD_DB^7==1);

｝

******************************/

//********延時函數***************

void delay_n40us(uint n)

{ uint i;

uchar j;

for(i=n;i>0;i--)

for(j=0;j<2;j++); //在這個延時循環函數中我只做了2次循環，

} //實踐證明我的LCD1602 上普

//通的指令只需1次循環就能可靠完成。

//*******************************

//*********主函數*****************

void main(void)

{
while(1)
   {
    uint i=0;
    LCD_init();
    LCD_write_command(0x80);//0x80第一行從頂頭開始顯示，加n，后移n位顯示
    for (i=0;i<25;i++)
 {
    writeDataLcd(ttt[i]);
     delay_n40us(15000);
  }
 delay_n40us(30000);
 delay_n40us(30000);
 delay_n40us(50000);
     LCD_write_command(0x80+64);//0x80+64,第二行從頂頭開始顯示，加64再加n，第二行從n開始顯示。
  for (i=0;i<23;i++)
 {
    writeDataLcd(kkk[i]);
     delay_n40us(15000);
  }
LCD_write_command(0x80);
 LCD_disp_char(2,1,' ');
delay_n40us(20000);
   }
}
