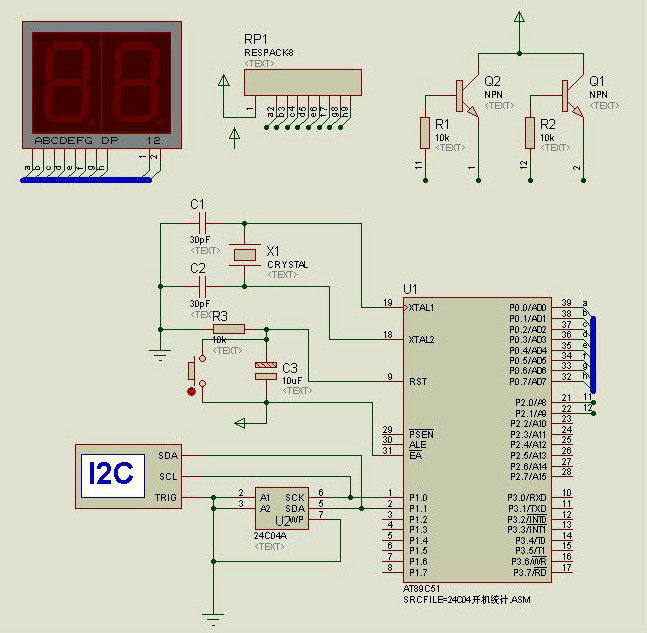

程序功能：統計單片機的開機次數。



#include<reg52.h>
#include<intrins.h>
#define uint unsigned int
#define uchar unsigned char
sbit sda=P1^1;
sbit scl=P1^0;
uchar temp=0;
uchar data_h,data_l;
uchar state;
const uchar tab[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};

void delayic(uint i)
{
    uchar j;
    while(i--)
    {
       for(j=0;j<120;j++);
    }
}
void delaym(uchar t)
{
    uchar i;
    for(i=0;i<t;i++);
}
void Start_I2c()
{
    sda=1;
    _nop_();
    scl=1;
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    sda=0;
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    scl=0;
    _nop_();
    _nop_();
}
void Stop_I2c()
{
    sda=0;
    _nop_();
    scl=1;
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    sda=1;
    _nop_();
    _nop_();
    _nop_();
    _nop_();
}
void cack(void)
{
    sda=0;
    _nop_();
    _nop_();
    _nop_();
     scl=1;
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
     scl=0;
    _nop_();
    _nop_();
}
void mnack(void)
{
    sda=1;
    _nop_();
    _nop_();
    _nop_();
     scl=1;
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    _nop_();
     scl=0;
     sda=0;
    _nop_();
    _nop_();
}
void wrbyt(uchar date)
{
    uchar i,j;
    j=0x80;
    for(i=0;i<8;i++)
    {
       if((date&j)==0)
       {
          sda=0;
          scl=1;
          delaym(1);
          scl=0;
       }
       else
       {
          sda=1;
          scl=1;
          delaym(1);
          scl=0;
          sda=0;
       }
       j=j>>1;
    }
}
uchar rdbyt(void)
{
    uchar a,c;
    scl=0;
    delaym(1);
    sda=1;
    delaym(1);
    for(c=0;c<8;c++)
    {
       scl=1;
       delaym(1);
       a=(a<<1)|sda;
       scl=0;
       delaym(1);
    }
    return a;
}
void read_data()
{
    Start_I2c();
    wrbyt(0xa0);
    cack();
    wrbyt(1);
    cack();
    Start_I2c();
    wrbyt(0xa1);
    cack();
    temp=rdbyt();
    mnack();
    Stop_I2c();
    delayic(50);
}
void write_data()
{
    if(temp<=10)
    {
       state=temp;
       state++;
       Start_I2c();
       wrbyt(0xa0);
       cack();
       wrbyt(1);
       cack();
       Stop_I2c();
       delayic(50);
    }
    else
    {
       temp=0;
       state=temp;
       Start_I2c();
       wrbyt(0xa0);
       cack();
       wrbyt(1);
       cack();
       wrbyt(state);
       cack();
       Stop_I2c();
       delayic(50);
    }
}
void dispaly(uchar count)
{
    uchar num;
    num=count;
    if(num>=5)
    {
       P2=0x00;
       delayic(400);
    }
    data_l=num%10;
    data_h=num/10;
    P2=0x01;
    P0=tab[data_h];
    delayic(150);
    P2=0x02;
    P0=tab[data_l];
    delayic(150);
}
void main()
{
    read_data();
    write_data();
    while(1)
    {
       dispaly(temp);
    }
}

匯編程序：

;24c02的開機計數器，系統復位一次數碼管加1

SDA24 EQU P1.1
SCLK24 EQU P1.0

ORG 0000H
AJMP MAIN
ORG 0030H
MAIN:
CLR P3.7 ;打開寫保護
MOV DPTR,#TAB
MOV A,#00H ;讀地址
LCALL RD24
CJNE A,#10,TT
TT: JNC TT1
AJMP TT2
TT1: MOV A,#00
TT2: MOV 30H,A
MOVC A,@A+DPTR
SETB P2.0 ;開數碼管
MOV P0,A ;送顯示

MOV A,30H
INC A
MOV B,A
MOV A,#00H
LCALL WT24
AJMP $
TAB: DB 28H,7EH,0A2H,62H,74H,61H,21H,7AH,20H,60H

RD24: PUSH ACC ;讀24C02子程序。
SETB SDA24
CLR SCLK24
CALL START24
MOV A,#0A0H
CALL SHIFT8
CALL ACK
POP ACC
CALL SHIFT8
CALL ACK
CALL START24
MOV A,#0A1H
CALL SHIFT8
CALL ACK
SETB SDA24
MOV R7,#8
CLR A
SETB SDA24
RD000: RL A
SETB SCLK24
MOV C,SDA24
MOV ACC.0,C
CLR SCLK24
DJNZ R7,RD000
RET
;-------------------------------
;寫入24C02程序：
WT24: PUSH ACC
SETB SDA24
CLR SCLK24
CALL START24
MOV A,#0A0H
CALL SHIFT8
CALL ACK
POP ACC
CALL SHIFT8
CALL ACK
MOV A,B
CALL SHIFT8
CALL ACK
CALL STOP
CALL DELAY2
RET
; -------------------------------
;開始條件
START24:CLR SDA24
SETB SDA24
SETB SCLK24
CLR SDA24
CLR SCLK24
RET

;停止條件
STOP: CLR SDA24
SETB SCLK24
SETB SDA24
RET

;應答信號
ACK: SETB SCLK24
CLR SCLK24
RET

;讀、寫數據
SHIFT8: MOV R7,#8
SH01: RLC A
MOV SDA24,C
SETB SCLK24
CLR SCLK24
DJNZ R7,SH01
RET

DELAY2:
NOP
NOP
NOP
NOP
RET
END
