由STC12C5A50S2與NOKIA1100液晶屏構成的袖珍示波器，功能簡介:可測量雙通道波形,采樣率從75KHz到15Hz,輸入電壓應該能到50V(本人沒有測試過較高的電壓)。

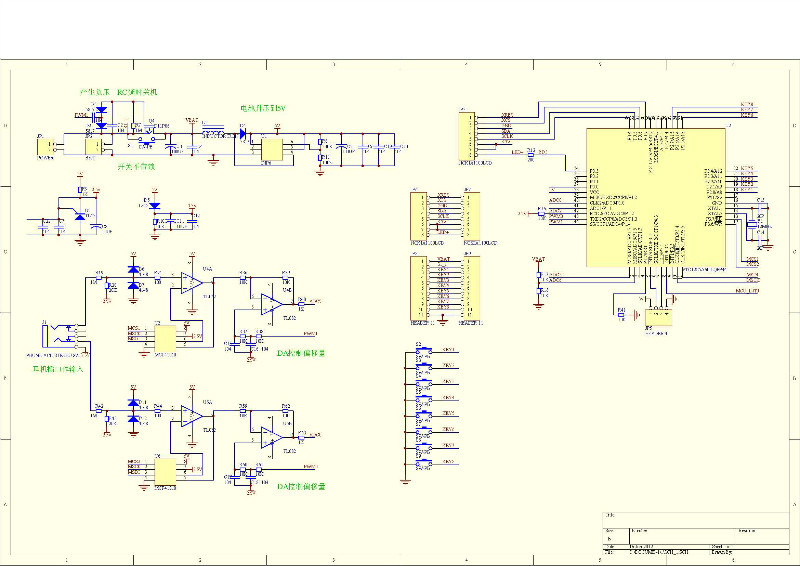

        主要器件:手機電池供電,PT1301升壓到5V，以TL431輸出的2.5V為探頭的信號地，運放TL082做信號放大,數字電位器MCP41010做增益調節，NOKIA1100液晶屏做為顯示，96*65像素點，其工作所需3.3V電壓是5V電壓串聯LED后得來的。STC12C5A50S2做為核心控制,據資料介紹其ADC采樣速度可達250KHz，兩路ADC采集波形數據,一路ADC采集2.5V電壓,一路ADC采集電池電壓，兩路PWM經低通濾波后控制調理電路的偏移。探頭接口是用的雙聲道耳機接口,比較節省空間,但是通道間會有干擾。按鍵有9個，CH:選通道； Vp/Hp:主菜單選擇：POWER:開機；Vs/Hs:(本程序未用)        INC:+ ，STOP:關機 SET:進彈出菜單     DEC:-   ESC:退出/暫停
        程序介紹:
        程序中為了方便圖形操作,為液晶屏建立了內存緩沖,繪圖操做在單片機內存中進行，然后整體復制到液晶屏.由于內存不太充裕,采用了分塊的方法,以時間換取空間:
#define LCD_WIDTH 96
#define LCD_HEIGHT 8
//液晶分區數
#define LCD_PART 2
//U8 lcd_x=0;
//U8 lcd_y=0;
xdata U8 lcd_buf[LCD_HEIGHT/LCD_PART][LCD_WIDTH];//lcd顯示緩存(1/LCD_PART屏)
xdata S16 lcd_bufx0=0,lcd_bufy0=0,lcd_bufx1=0,lcd_bufy1=0;//緩沖區對應四角坐標,(去掉右邊框)
//x0 <= x < x1;y0 <= y < y1;
//-------------------------------------------------------
//選擇液晶屏區域
//s=0~LCD_PART-1
//-------------------------------------------------------
void lcd_buf_sel(U8 s)
{
        if(s>=LCD_PART)return;
        lcd_bufx0=0;
        lcd_bufx1=LCD_WIDTH;
        lcd_bufy0=LCD_HEIGHT*s/LCD_PART;
        lcd_bufy1=LCD_HEIGHT*(s+1)/LCD_PART;
}

繪圖時需遍歷每個顯示緩存塊:
        for(p=0;p<LCD_PART;p++)
        {
                lcd_buf_sel(p);
                //LCD_DrawPic(0,0,160,123,0,gImage_t1);
                lcd_buf_fill(0x04);
                GUI_SetFont6x8();
                GUI_dispnum(i,3,0,5,13,0);
                GUI_PutStr(5,5,"welcome...");
                GUI_SetFont8x16();
                GUI_PutStr(5,25,"welcome...");
                lcd_refresh();
        }

  程序在timer0中斷里采集波形數據,主要代碼如下:
//--------------------------------------------------
//定時器中查詢AD
//--------------------------------------------------
void timer0(void)        interrupt 1 using 3        //T0中斷,用寄存器組0
{
        //while(TF0==0);
        //TF0=0;
        U8 ad;
        //static U8 fp=0;//分頻
        if(T0EXC==0)
        {
                //mmm++;
                TH0=TH0RLD;//重裝初值
                TL0=TL0RLD;
                T0EXC=T0EXH;
                //dosamp();
                while(ADC_CONTR&BIT(3));//等待通道0轉換完成
                //while(!(ADC_CONTR&BIT(4)));
                ad=ADC_RES;//讀通道0
                if(TrigCh==0)//通道1觸發
                {
                        if(ChEnable & BIT(1))//通道2使能
                                ADC_CONTR=(0xE8|ADCH2);//選通道2
                        else                //否則選通道1
                                ADC_CONTR=(0xE8|ADCH1);//選通道1
                        ADCBuf[0][BUF_Wps]=ad;//循環存儲數據
                }
                else
                {
                        if(ChEnable & BIT(0))//通道1使能
                                ADC_CONTR=(0xE8|ADCH1);//選通道1
                        else                //否則選通道1
                                ADC_CONTR=(0xE8|ADCH2);//選通道2
                        ADCBuf[1][BUF_Wps]=ad;//循環存儲數據
                }


                //if(BUF_Wps>=ADCBUFSIZE)BUF_Wps=0;
                if(SampState==0)//預采數據
                {
                        //if(ADC_Cnt<ADCBUFSIZE)
                        ADC_Cnt++;        //數據個數加1
                        BUF_Cnt++;
                        if(ADC_Cnt>=TrigPs)//觸發位置
                        {
                                if(TrigEdge==0)//上升沿觸發
                                        SampState=1;
                                else                        //下降沿觸發
                                        SampState=2;
                        }
                }
                //------------------------上升沿狀態為1-2-3,下降沿狀態為2-1-3
                else if(SampState==1)
                {
                        if(ad<=TrigLevel)//低于觸發電平
                        {
                                if(TrigEdge==0)//上升沿觸發
                                        SampState=2;
                                else                        //下降沿觸發
                                        SampState=3;
                                //if(ADC_Cnt<ADCBUFSIZE)
                                ADC_Cnt++;//數據個數加1
                                BUF_Cnt++;
                        }
                        else//否則讀取隊列,ADC_Cnt,BUF_Cnt就不加了
                        {
                                BUF_Rps++;
                                if(BUF_Rps>=ADCBUFSIZE)BUF_Rps=0;
                        }
                }
                else if(SampState==2)
                {
                        if(ad>TrigLevel)//高于觸發電平
                        {
                                if(TrigEdge==0)//上升沿觸發
                                        SampState=3;
                                else                        //下降沿觸發
                                        SampState=1;
                                //if(ADC_Cnt<ADCBUFSIZE)
                                ADC_Cnt++;//數據個數加1
                                BUF_Cnt++;
                        }
                        else//否則讀取隊列,ADC_Cnt,BUF_Cnt就不加了
                        {
                                BUF_Rps++;
                                if(BUF_Rps>=ADCBUFSIZE)BUF_Rps=0;
                        }
                }
                else if(SampState==3)//已觸發
                {
                        ADC_Cnt++;        //數據個數加1
                        BUF_Cnt++;
                        if(ADC_Cnt>=ADCBUFSIZE)//采了足夠的數據
                        {
                                SampState=4;
                                TR0=0;
                        }
                }
                if((TrigMode==0)&&(SampState<3))//自動觸發處理
                {
                        if(TrigWait==0)//等待時間低位
                        {
                                if(TrigWaitH)//等待時間高位
                                {
                                        TrigWaitH--;
                                }
                                else
                                {
                                        SampState=3;
                                }
                        }
                        TrigWait--;
                }
                if(TrigCh==0)//通道1觸發
                {
                        if(ChEnable & BIT(1))//通道2使能
                        {
                                while(ADC_CONTR&BIT(3));//等待通道1轉換完成
                                //while(!(ADC_CONTR&BIT(4)));
                                ad=ADC_RES;//讀通道1
                                ADC_CONTR=(0xE8|ADCH1);//選通道1
                                ADCBuf[1][BUF_Wps]=ad;//循環存儲數據
                        }
                }
                else
                {
                        if(ChEnable & BIT(0))//通道1使能
                        {
                                while(ADC_CONTR&BIT(3));//等待通道1轉換完成
                                //while(!(ADC_CONTR&BIT(4)));
                                ad=ADC_RES;//讀通道1
                                ADC_CONTR=(0xE8|ADCH2);//選通道2
                                ADCBuf[0][BUF_Wps]=ad;//循環存儲數據
                        }
                }
                //寫指針下移
                BUF_Wps++;
                if(BUF_Wps>=ADCBUFSIZE)BUF_Wps=0;
        }
        else
        {
                T0EXC--;
        }
}
