學了兩年單片機了，初三一年的電路基礎知識，發現越來越不夠用了，但又感覺看那些全是公式的大學的電路基礎又有點傻x，看半天，沒一個講的明白的，估計只有寫書的那人，能看明白，真正買書的看的明白的，估計也不多。于是乎，我想出了一個更高科技的辦法——試驗唄 毛主席說過實踐是檢驗真理的唯一標準，所以放下那些晦澀難懂的書本，拿起面包板，萬用表，示波器做試驗，應該是我這樣只有初三一年電路知識的人唯一的出路 所以，說干就干。目前來說，手上有的就那么點東西，能做啥試驗，就做啥試驗。以后隨著買新器件或產品，再做新器件的試驗。日志也會隨著更新。



                                                                                                         試驗設備



器件：電阻電容若干，三極管，二極管，也有一些，場效應管不多，洞洞板，當然是必備的，剩下的就是1種電感，兩三種運放，和555。目前來說就這些玩意。

試驗板：at89s52試驗板 1塊，STM8試驗板 1塊，STM32F103ZE試驗板 1塊，STM32F103VE試驗板 1塊。自制STM32F103RB試驗板  1塊

設備：優利得萬用表 1塊，普元示波器 1臺，廣州黃花電烙鐵 1把，焊錫絲若干。



如果這些算我的資產的話，那我現在的身價也近萬了





                                                                                                     關于試驗

試驗?zāi)康模�試�?yàn)使用器件，試驗電路圖，波形圖，結論。反正越詳細越好，能多寫就多寫，寫不出來就編 寫的出來就寫。但盡量以事實為準，堅決不弄虛假的東西糊弄領導，其實也沒有領導讓我干這些

試驗方面，電阻電容電感對電壓波形影響，數字電路方面，驅動電路方面，開關電源方面，如果能力達到的話，可以初探一下無線，嘿嘿。







試驗1

目的：?jiǎn)纹瑱C(jī)io翻轉速度與波形樣式對比

設備：所有試驗板，示波器。

方法：在主函數中針對一組IO口，置高置低，中間不加任何延時

           或取反

電路圖：沒有直接將示波器探頭接入管腳。

編譯環境：keil3為at89s52，iar為stm8和stm32，

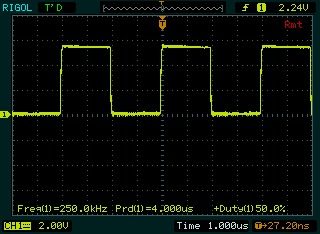

上圖可見at89S52在12M晶振運行的情況下，程序使用c寫的

內容為

void main()

{

    P1=0xff;

    while(1)

   {

        P1=0x00；

        P1=0xff；

    }

}

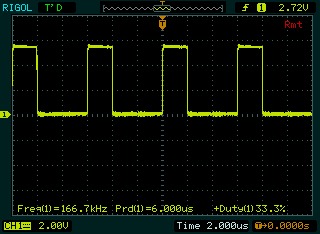

這是用匯編寫出來的效果，可見頻率都一樣，而占空比卻變了

以下為匯編程序

 org  0000h
 ajmp main
 org 0080h
main:
loop:  mov     p1,#0ffh ;全不亮
  mov     P1,#000h
 jmp     loop
end



后來我又將c語言改成

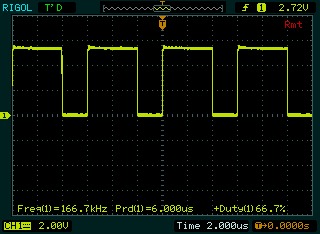

編譯后運行，結果和匯編編寫的一樣了，

這說明，循環程序執行到最后一句話以后會重新跳回第一句話，這個jmp     loop也占一條語句的時間，所以才有了以上的兩種結果





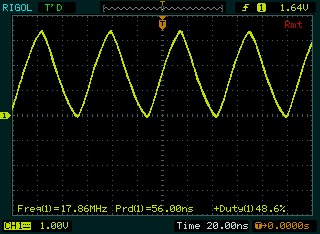

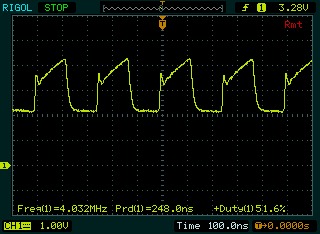

上圖是我又把程序變?yōu)?/div>
